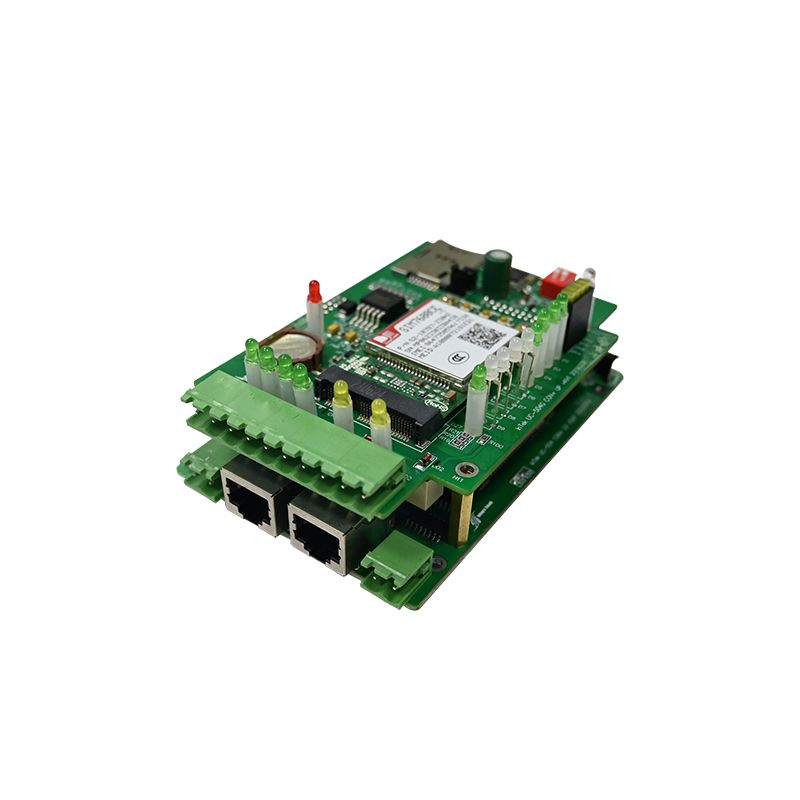

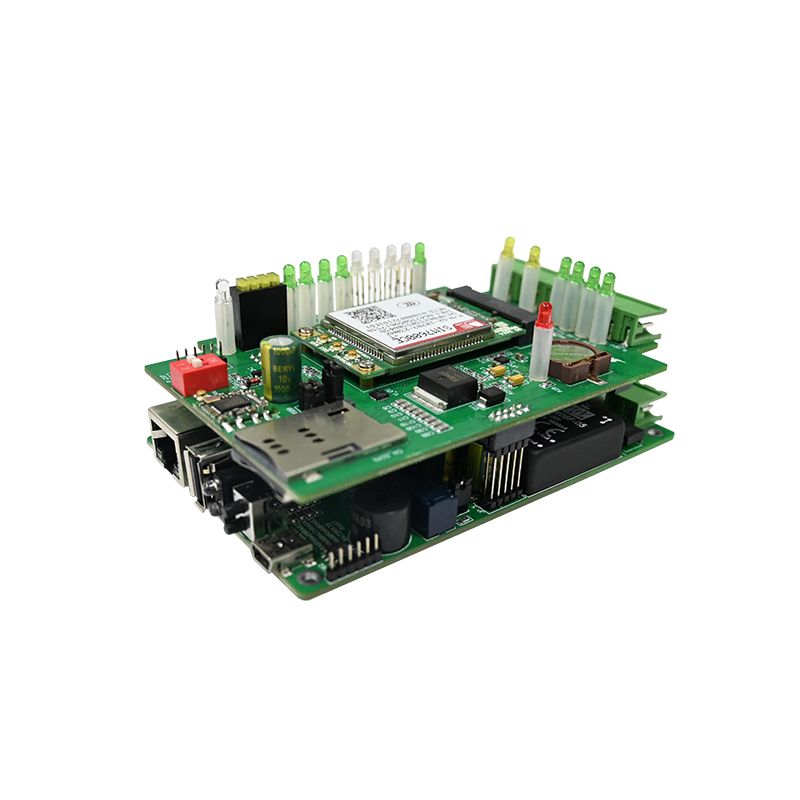

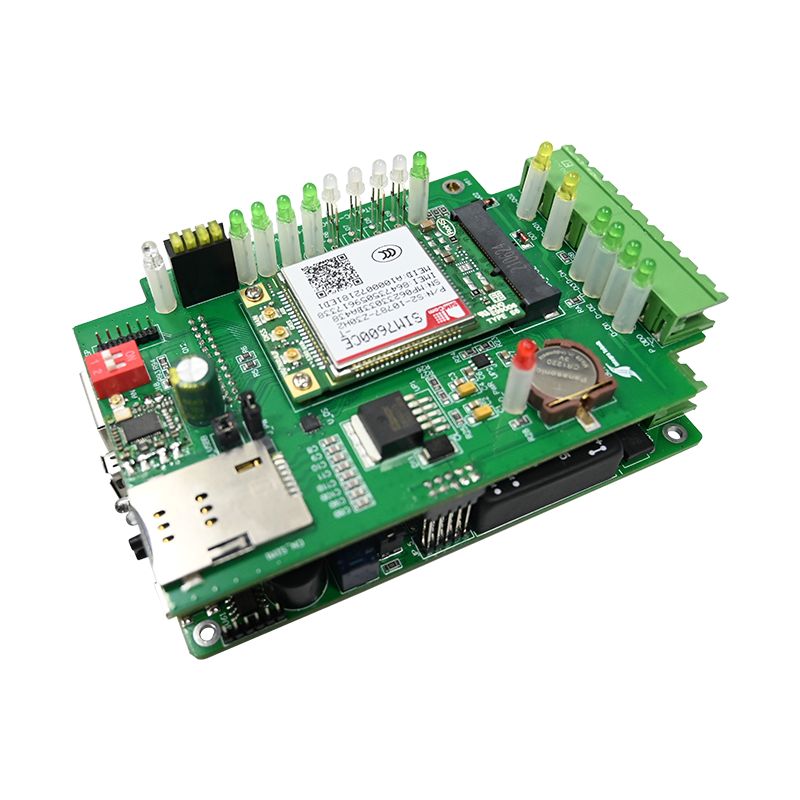

Контрола на пристап PCBA

Пристап до UNIXPLOREКонтрола на PCBAе развиен за брендови за безбедносна опрема, интегратори на системи за контрола на пристап и даватели на интелигентни решенија за градење кои бараат сигурни и скалабилни решенија за електронска контрола на пристап. Оваа PCBA за контрола на пристап од комерцијална класа комбинира брза обработка на автентикација, стабилна контрола на релето, шифрирана комуникација и флексибилно офлајн управување во компактна и издржлива PCB платформа.

Што е PCBA за контрола на пристап?

PCBA за контрола на пристап е електронски мозок во читачи на картички, тастатури, биометриски скенери и контролери на врати. Ги обработува податоците за акредитациите, донесува одлуки за автентикација и ги активира актуаторите за заклучување. За разлика од таблите за општа намена, PCBA мора да се справи со шифрирање од безбедносен степен, логика на реле што не е безбедно и непрекинато напојување при кратки прекини.

Изборот на погрешна контрола на пристап PCBA доведува до удари на вратата што не се закопчуваат, акредитиви на кои им требаат секунди за да се потврдат или комплетно блокирање на системот за време на периоди на голем сообраќај.

Основни функции на PCBA за контрола на пристап

• Читање акредитиви - Wiegand, OSDP или сериски влез од RFID/скриени читачи на картички
• Логика за автентикација – Вградена база на податоци (офлајн) или префрлете се на контролерот на домаќинот
• Контрола на релето – Излези на сув контакт за магнетни брави или електрични удари
• Влезен мониторинг – Сензор за положба на вратата (прекинувач за трска) и копче барање за излез (REX).
• Откривање против манипулации – Отворен сензор и заштита од мемориски манипулации

Типична Аппликации

Детални технички параметри

Следниве спецификации претставуваат PCBA за контрола на пристап од комерцијална класа погодна за канцеларии, станови и индустриски капацитети.

Електрични карактеристики

Влезни и излезни интерфејси

Меморија и кориснички капацитет

Физички и еколошки

• Димензии на таблата – 85mm x 55mm (стандардна) или 100mm x 70mm (со куќиште)
• Монтирање – Четири дупки од 3,5 мм за застанување
• Работна температура – ​​-20°C до +65°C
• Температура на складирање – -40°C до +85°C
• Толеранција на влажност - 10% до 90% RH (не кондензира)
• Резервна батерија - опционална 3,7V Li-ion или 12V коло за полнење со оловна киселина

Безбедносни карактеристики

• Енкрипција – AES-128 за OSDP комуникација
• Откривање на манипулации - Заклучување на релето и излез на аларм со отворени активирања на куќиштето
• Watchdog timer – Автоматско ресетирање по 5 секунди заклучување на процесорот
• Заштита на флеш меморија – Потврда за проверка на сумата при подигање

Како се споредува оваа PCBA за контрола на пристап

ЧПП за PCBA за контрола на пристап

Овие три прашања ги поставуваат интеграторите на безбедносните системи, менаџерите на објекти и хардверските инженери кои ги оценуваат решенијата за PCBA за контрола на пристап.

Прашање 1: Која е разликата помеѓу конфигурациите на релето без неуспешно и безбедносно реле на PCBA за контрола на пристап, и која треба да ја користам?

Одговор:Разликата одредува дали вратите се заклучуваат или отклучуваат при прекин на струја. Безуспешно (исто така наречено и напојување за отворање) значи дека релето мора да се напојува за да се отклучи вратата. Кога ќе се изгуби напојувањето, релето се враќа во состојба на мирување, што ја држи вратата заклучена. Ова се користи за безбедносни врати, серверски соби и области за ракување со готовина каде што е поважно да се чуваат натрапниците надвор од лесното излегување. Безуспешно (напојување за заклучување) значи дека релето мора да се напојува за да се заклучи вратата. Кога ќе се изгуби напојувањето, вратата автоматски се отклучува. Ова го бараат шифрите за пожар за излези за итни случаи, вратите на скалите и секоја излезна патека каде што луѓето мора да избегаат при прекин на струја. Повеќето PCBA плочи за контрола на пристап обезбедуваат реле за сув контакт конфигуриран како Форма C (COM, N/O, N/C). За заштита од дефект, поврзете ја бравата со терминалот N/O. За да не успеете, поврзете ја бравата со приклучокот N/C. Секогаш проверувајте ги локалните шифри за пожар пред да изберете - NFPA 101 бара заштита од дефект на сите излезни врати во комерцијални згради. За вратите што бараат и безбедност и усогласеност со пожар, користете брава што не е безбедна, плус резервна табла за батерии што ја одржува напојувана PCBA контролата за пристап 4-8 часа по прекинот на мрежата.

Прашање 2: Дали оваа контрола на пристап PCBA може да работи офлајн без мрежна врска и колку корисници може да складира локално?

Одговор:Да. Овој PCBA работи целосно офлајн во самостоен режим. Сите кориснички акредитиви, распореди за пристап и дневници за настани се зачувани во вградената флеш меморија. Стандардната конфигурација содржи 1.000 корисници со 10.000 дневници за настани без дополнителни трошоци. Проширена верзија (на терен што може да се надградува преку фирмвер) содржи 10.000 корисници и 50.000 настани. Офлајн операцијата бара програмски уред првично да ги вчита корисниците - или посветена мастер картичка (првата програмирана картичка ги дефинира администраторските привилегии), жичена тастатура поврзана со помошен влез или привремено поврзување на лаптопот преку конфигурациската порта (TTL или RS-232). Откако ќе се програмира, PCBA за контрола на пристап донесува одлуки за автентикација локално за помалку од 50 милисекунди. Не е потребен облак, компјутер-домаќин, не е потребен етернет кабел. Ова ги прави офлајн дизајните на PCBA идеални за далечински порти, градежни приколки и мали канцеларии каде што водењето мрежно кабли е непрактично. За да преземете дневници за настани од офлајн табла, мора да поврзете лаптоп или да користите пренослив уред за пренос на податоци. Мониторингот во реално време бара мрежна контрола на пристап PCBA со етернет или Wi-Fi.

Прашање 3: Како да поврзам Wiegand читач на оваа PCBA за контрола на пристап и кое е максималното растојание на кабелот?

Одговор:Wiegand интерфејсот користи три активни сигнали: Data 0 (D0), Data 1 (D1) и земјата (GND). Некои читачи бараат и +12V напојување. Следете ја оваа табела за поврзување:

Максималното растојание на кабелот за Wiegand на 12V зависи од мерачот на жица и капацитетот на кабелот:

Користете заглавен, оклопен, изопачен кабел со одводна жица. Поврзете го штитот со заземјување само на крајот на PCBA-та за контрола на пристап (никогаш кај читачот) за да избегнете заземјување. За растојанија што ги надминуваат овие граници, инсталирајте Wiegand повторувач или префрлете се на OSDP (RS-485), кој сигурно достигнува 1.200 метри (4.000 стапки). Секогаш тестирајте со долг кабел на клупата пред конечната инсталација - деградацијата на сигналот може да предизвика периодично читање на картичката што е тешко да се дебагира на лице место.

Најдобрите практики за инсталација за PCBA за контрола на пристап

Дури и висококвалитетната контрола на пристап PCBA не успева ако се инсталира неправилно. Следете ги овие упатства.

Локација за монтирање

• Внатре во безбедната област – Ставете го контролорот во заштитената зона (не над вратата однадвор)
• Висина – 1,5 до 1,8 метри за пристап до тастатурата за време на програмирањето
• Куќиште – Користете метална кутија што може да се заклучува за комерцијални инсталации
• Одвојување - Чувајте ги далноводите за наизменична струја (120/240 V) најмалку 30 см оддалечени од нисконапонските жици

Насоки за поврзување на релеи

Вообичаени грешки во поврзувањето со жици

Список за проверка за тестирање пред распоредувањето

Извршете ја оваа низа на секоја PCBA за контрола на пристап пред да ја напуштите клупата.

Постапка за тестирање на клупата

1. Нанесете 12V DC и измерете ја струјата (40-60mA типично во мирување)
2. Презентирајте валидна картичка - релето треба да кликне и LED да ја промени состојбата
3. Мерење на континуитет низ терминалите на релето N/O (треба да се затвори за програмираното време на задржување)
4. Презентирајте неважечка картичка - релето не смее да се активира
5. Активирајте го влезот REX - вратата мора да се отклучи без акредитиви
6. Отворете го куќиштето - излезот од манипулации мора да ја промени состојбата
7. Симулирајте го влезот за аларм за пожар - сите релеи кои не се безбедни за дефект мора да се исклучат

Критериуми за полагање/неуспех

Референца за клучни спецификации

Чувајте го овој блок за референца за набавки и инженерство.

Контрола на пристап PCBA – Комерцијална оценка

• Влез: 9-24V DC, 60mA мирување
• Интерфејс за читач: Wiegand 26/34-битен или OSDP (RS-485)
• Кориснички капацитет: 1.000 (стандарден) / 10.000 (продолжен)
• Дневник на настани: 10.000 настани
• Релеи: Заклучување (5A) + Aux (2A)
• Влезови: Сензор за врата, REX, блокада за оган
• Работна температура: -20°C до +65°C

• Безбедност: AES-128, чувар, детекција на манипулации
