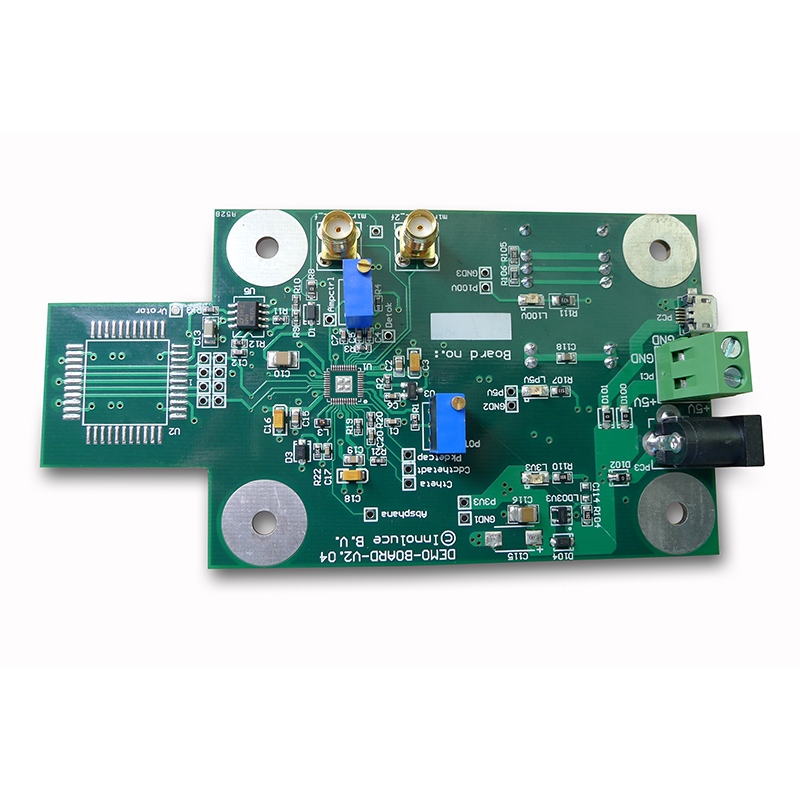

Основни барања за доверливост за Baby Monitor PCBA
Доверливоста започнува со спецификациите. Не ги погодувајте условите во собата за доенчиња.
Еколошки и оперативни параметри
Потребен параметар Спецификации Зошто е важно Работна температура 0°C до 45°C Грејачи за расадници и отворени прозорци Толеранција на влажност10%--90% некондензирачки Навлажнувачи и лигавка Континуирано време на работа72 часа минимум Родителите забораваат да наполнат Спуштете преживување1,5 m на единицата за бебиња блиску до тепихМиницикл.

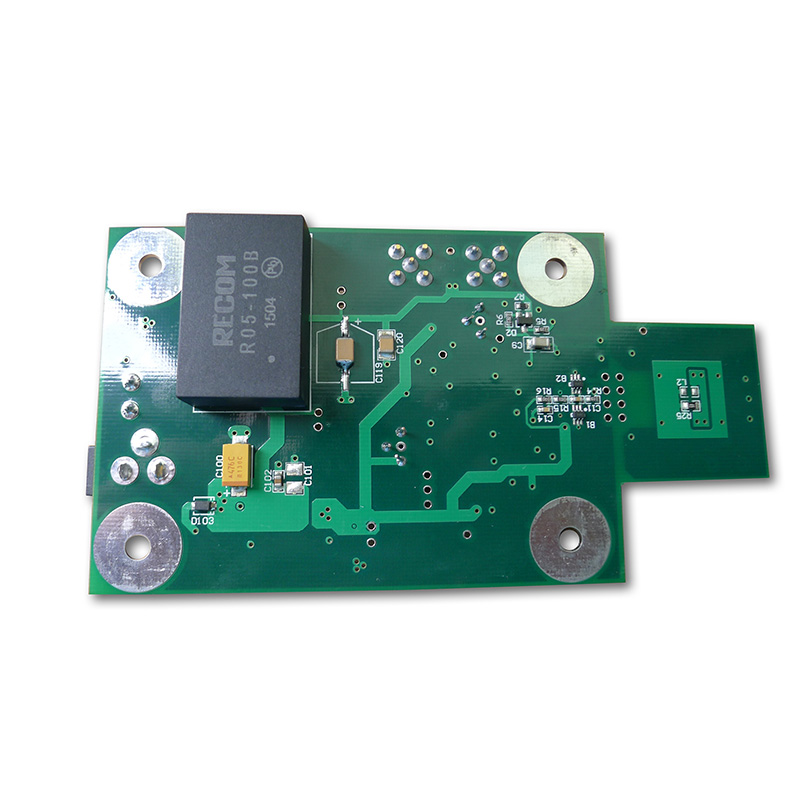

Моќна архитектура за 24/7 работа
Моќен RailComponentСигурност Карактеристика Полнач за батерии Линеарен полнач со термичка регулација Спречува литиумски пожар 3,3V дигиталенDC-DC (2 MHz префрлување) Одржува шум над аудио опсегот 3.0V RFУлтра низок шум LDO (10 µVrms) Без притискања на 2,4V тековни ограничувања за заштита од 2,4 GHzMHz.
Критички: Додајте суперкондензатор (0,47F, 5,4V) по IC за заштита на батеријата. Ова овозможува 10 секунди снимање по исклучување со ниска батерија.
Избор на компоненти за висок MTBF
Просечното време помеѓу неуспесите (MTBF) за PCBA монитор за бебиња треба да надмине 50.000 часа. Подолу се докажани избори.
Безжичен чипсет и антена
Изберете чипсет со:
- Интегриран PA(излезна моќност ≤ +10 dBm за исполнување на безбедносните стандарди за доенчиња)
- Слушај-пред-разговор(избегнувајте пречки со безжични телефони)
- Фреквентно скокање(40+ канали)
Чипсет Семејна предност Недостаток Нордиска серија nRF52 Ниска струја на спиење (0,5 µA) Ограничена пропусност на видеотоSilicon Labs EFR32Одличен ADC за аудио Поголем пакет (QFN48) Тексас инструменти CC26xx-40°C бара надворешен рејтинг до +85
Избор на антена: Користете искривена превртена F антена (MIFA) на работ на PCBA. Чувајте растојание од 10 mm од метални предмети (магнети за звучници, батерии).
Аудио влез и обработка
Забелешка за доверливост на компонентатаМикрофонMEMS, чувствителност -38 dBVСиликонски капак за отпорност на лигавењеПредзасилувач Стекнување 40 dB, шум < 5 nV/√HzAC-споен со 0,1 Hz HPF (отстрани го татнежот) VOX праг од -4dF до -40j хистерезата (3 dB) го спречува брборењето Звучник засилувач Класа-D, 1,5 W во 8ΩFerrite зрно на излезните кабли (намалете го EMI)
Чувство на температура (Критична безбедносна карактеристика)
Ставете термистор (NTC, 10 kΩ на 25°C) на PCBA на бебешката единица во близина на IC за полнење. Фирмверот мора:
- Пријавете ја температурата на секои 30 секунди
- Исклучете го полнењето на 50°C
- Испратете безжично предупредување до родителската единица на 45°C

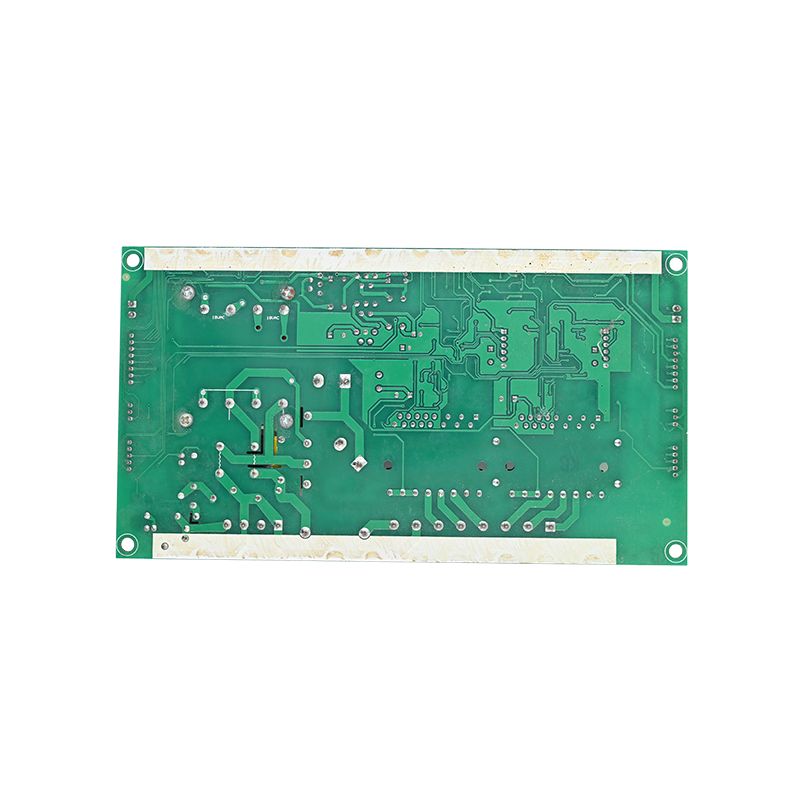

Распоред на PCB за ниско истекување на RF и квалитет на звук
Бучниот бебешки монитор PCBA предизвикува статичност и опаѓање. Следете ги овие правила.
Стак на слоеви и заземјување
Слој Функција ОграничувањеТопRF (напојување на антената, чипсет) Рамноводник со заземјување Внатрешна 1Континуирано заземјување Нема поделби под делот RF Внатрешна 2Моќност (3,3V, 1,8V)Остров под секое LDOBдолуАудио, копчиња, LED дигитални траги Чувајте ги дигиталните траги подалеку од микрофонот
Правило: Ставете кондензатор од 0,1 µF на секоја игла за напојување. Користете големина 0402 за мала индуктивност.
Аудио изолација на земјата
Дигиталното заземјување и аналогното заземјување мора да се сретнат во една точка под кодекот. Користете феритни зрна (600Ω на 100 MHz) помеѓу рамнините за заземјување, но само откако ќе потврдите дека нема заземјување.
Проверете со осцилоскоп: Проверете го излезот на микрофонот додека пренесувате RF. Бучавата треба да остане под 2 mV од врв до врв.
Список за проверка на валидација и сертификација
Пред производството, тестирајте го секој монитор за бебиња PCBA според овие шест стандарди.
TestMethodPass/Fail Критериуми Опаѓање на аудио Одете 30 метри подалеку со 3 ѕида< 3 испуштања во минута во траење >100 ms Време на работа на батеријата Континуирано VOX на 65 dB SPL> 70 часа за 2000 mAh батерија Безбедност наполнете ја батеријатаБезбедност наполнете батерииКраток клеми на батерии 70 ms коегзистенција Работи покрај рутер за WiFi (2,4 GHz) Нема трајна десензибилизација Отпорност на трупот Сол спреј на портата за микрофон Аудиото се враќа во нормала по сушењето Прекумерно празнење Напон на батеријата 2,8 VMCU го исклучува RF, го задржува RTC
Најчесто поставувани прашања - вообичаени прашања за доверливиот монитор за бебиња PCBA
П1: Кој е најчестиот скриен дефект во дизајните на PCBA монитор за бебиња?
А:Микрофоничен шум од керамички кондензатори поставени во близина на патеката за аудио влез. Кога бебешката единица вибрира (од мотор со басине или испуштена играчка), диелектричните капачиња од класа 2 (X7R, X5R) генерираат пиезоелектрични напони до 5 mV. Ова се спојува во предзасилувачот на микрофонот и произведува звучни кликови или татнеж. Решението е двократно: 1) Користете C0G (NP0) кондензатори за сите аудио спојки и одвојување во првата фаза на засилување. 2) Ако X7R е неизбежен, физички ротирајте го кондензаторот за 90 степени на PCBA за механичкиот стрес да се усогласи со насоката на електродата. Секогаш потврдувајте со табела за вибрации на 20 Hz, 1 Grms.
П2: Како изборот на хемијата на батеријата влијае на долговечноста на PCBA на мониторот за бебиња?
А:Три хемикалии произведуваат многу различни начини на неуспех:
- Li-ion (18650): Највисока густина на енергија, но бара прецизно полнење со CC/CV. Недостаток на сензор за негативен температурен коефициент (NTC) доведува до термички бегство. Користете го само со автентицирани батериски пакети што содржат заштитна IC.
- LiFePO4: Побезбедно (нема термички бегство под 150°C) и подолг век на циклус (2000 циклуси). Сепак, помалиот напон (номинален 3,2V) бара конвертор за засилување за логика од 3,3V, со што се додаваат трошоците и бучавата на бранови.
- NiMH(ефтини дизајни): Многу простува, но страда од мемориски ефект. PCBA мора да вклучува коло за празнење на секои 30 циклуси за рекалибрирање на мерачот за гориво. Без ова, траењето опаѓа за 50% по 6 месеци.
За сигурен бебешки монитор PCBA, изберете LiFePO4 за безбедност или квалитетен Li-ion со двојна заштита од пренапон (IC + PTC).
П3: Може ли да го користам истиот дизајн на PCBA и за монитори само за аудио и за видео за бебиња?
А:Не, и обидот за ова воведува три специфични проблеми со сигурноста:
- Пропусен опсег на меморија-- Само за аудио има потреба од 64 kB RAM. Видеото бара најмалку 2 MB за компресирани рамки. Заедничката PCBA со надворешна RAM меморија додава долги траги што не успеваат во тестирањето на ESD.
- Работен циклус на RF-- Аудиото пренесува 10% од времето. Видеото пренесува 80% од времето. Истиот PA од 2,4 GHz се прегрее во режим на видео, намалувајќи ја добивката за 6 dB по 20 минути. Потребна ви е термичка низа под PA за видео дизајни.
- Испорака на енергија-- Аудио бебешкиот монитор PCBA достигнува максимум од 200 mA. Видеото достигнува врв на 600 mA. Вообичаениот распоред на ПХБ со тенки траги на моќност (0,25 mm) предизвикува пад на напонот што го ресетира модулот на камерата. Дизајните на видеото бараат траги од 0,6 mm или посебен конвертор од 1А.
Изградете две посебни PCBA. Само аудио користи табла со 2 слоја. Видеото бара 4 слоја со контролирана импеданса.
Производно тестирање за нула ризик за доенчиња
Секој склопен бебешки монитор PCBA мора да помине:
Станица за тестирање Времетраење Критериуми за отфрлање Аудио јамка10 секундиTHD > 1% на 1 kHz Симулатор на батерија 30 секунди Струја на полнење > 50 mA под 3,0 VRF чувствителност5 секунди Стапка на грешка на пакетот > 1% при -95 dBm°C Точка на висока температура > целосно полнење 60 секундиA
Конечен список за проверка на дизајнот
Ставка Потврда ШемаСите влезови имаат ESD заштита (контакт 8 kV) BOMC номинација на напон на кондензатор ≥ 2× очекувана (на пр., 10V за шина од 5V) Механички Нема високи компоненти (висина > 4 mm) во близина на областите за држењеFirmwareWatchdog timer resets >MCU1Pliance за минути EN 62368-1 (аудио безбедност)
Дизајнирањето на доверлив монитор за бебиња PCBA значи да се даде приоритет на безбедноста на доенчињата пред намалувањето на трошоците. Добро изградената табла работи тивко преку никнување на заби и бес. Тестирајте со вистински услови за расадник - машини со бел шум, светла со затемнување и микробранови печки. Тоа е единствениот начин да се стекне родителска доверба.
