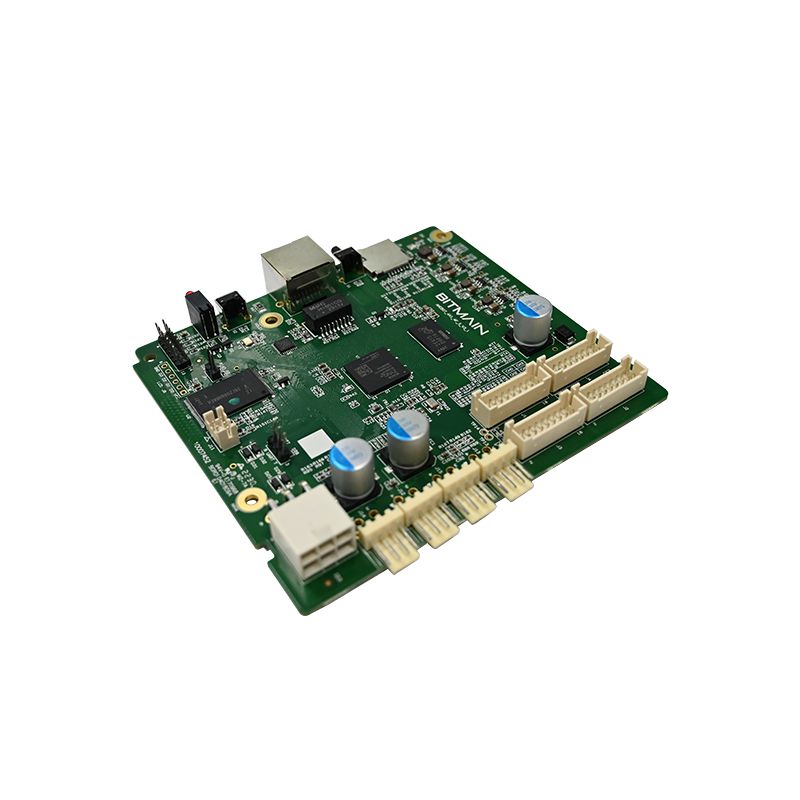

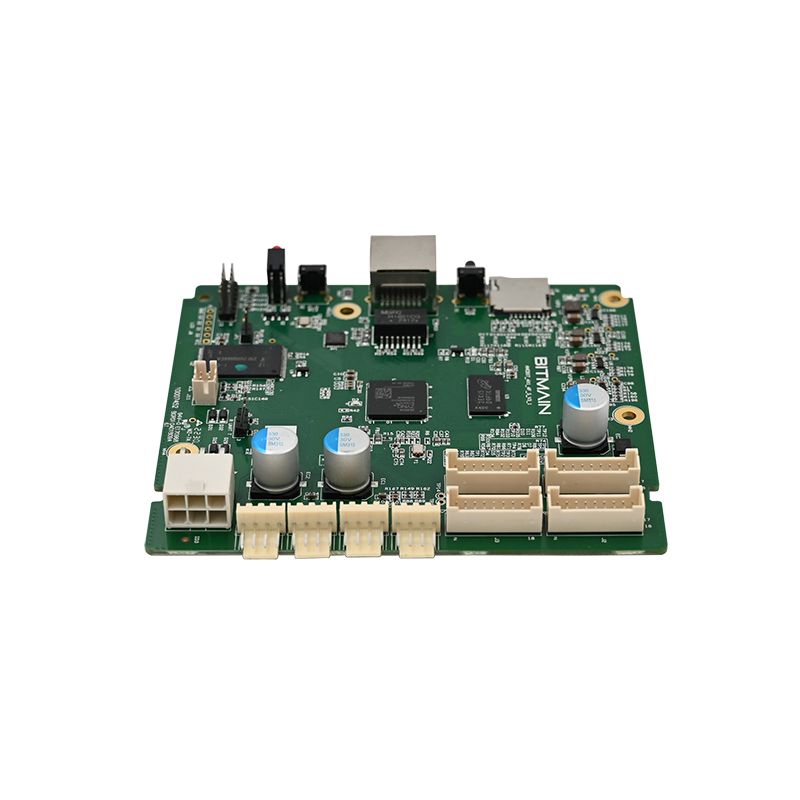

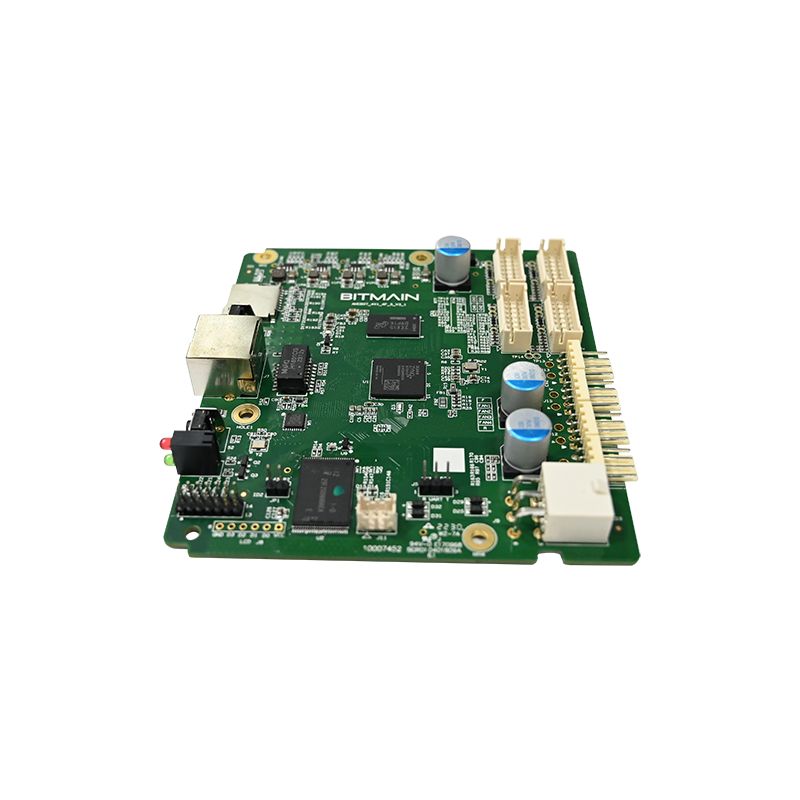

Сензор за движење PCBA

Што е PCBA со сензор за движење?

Сензор за движење PCBA е склоп на печатено коло дизајнирано специјално да детектира движење со помош на инфрацрвени, микробранови или ултразвучни трансдуктори. За разлика од PCBA за општа намена, таблите со сензори за движење бараат мала потрошувачка на енергија, брз одговор на будење од спиење и филтрирање на бучава за да се избегнат лажни предизвикувачи.

Инженерите избираат PCBA сензор за движење врз основа на три параметри: опсег на откривање, тип на излезен сигнал и работна струја. Погрешниот избор води до чести лажни аларми или пропуштени откривања.

Основни компоненти на PCBA со сензор за движење

Секој PCBA сензор за движење ги содржи овие пет функционални блокови:

· Сензорски елемент – PIR (пироелектричен), микробранова доплер или ултразвучен трансдуцер

· Аналоген преден дел – Операциски засилувач со пропусен филтер

· Компаратор – Детектор на праг со хистереза

· Логика на тајмингот – Прилагодливо време на задржување и период на заклучување

· Излезна фаза – Реле, транзистор или сигнал на логичко ниво

Типични апликации

Детални технички параметри на овој сензор за движење PCBA

Следниве спецификации претставуваат типичен PCBA сензор за движење со високи перформанси што се користи во комерцијални и станбени безбедносни производи.

Електрични карактеристики

Изведба на откривање

Физички и еколошки спецификации

· Димензии на таблата – 32mm x 28mm (стандардна) или прилагодени

· Дупки за монтирање – Две со дијаметар од 3 mm, 25 mm од центар до центар

· Работна температура – -20°C до +70°C

· Температура на складирање – -40°C до +85°C

· Толеранција на влажност – 95% RH што не се кондензира

· Конформален слој – Изборно (за надворешна или влажна употреба)

Прилагодливи поставки (DIP прекинувач или скокач)

Повеќето дизајни на PCBA сензори за движење вклучуваат параметри што може да ги конфигурира корисникот:

Како овој сензор за движење PCBA се споредува со конкурентни дизајни

Не сите PCBA плочи со сензори за движење работат подеднакво во реални услови. Табелата подолу покажува критични разлики.

ЧПП за PCBA за сензор за движење - инженерски одговори

Овие три прашања неделно ги поставуваат хардверски инженери, интегратори и специјалисти за набавки кои ги оценуваат решенијата за PCBA со сензор за движење.

Прашање 1: Која е разликата помеѓу дизајните на PIR, микробранова печка и PCBA со двојна технологија - и кој да изберам?

Одговор: PIR (пасивен инфрацрвен) сензор за движење PCBA детектира промени во инфрацрвеното зрачење од телата што се движат. Таа троши многу мала енергија (15-30µA во мирување), но е чувствителна на температурни градиенти и може лажно да активира од отворите за HVAC или сончевата светлина. Микробрановиот сензор за движење PCBA емитува RF со мала моќност (обично 5,8 GHz или 10,525 GHz) и го мери доплерското менување. Открива преку пластични куќишта и ја игнорира температурата, но троши поголема струја (15-25 mA) и може да навлезе во ѕидовите, предизвикувајќи лажно откривање од соседните простории. Сензорот за движење со двојна технологија PCBA содржи и PIR и микробранови сензори и се активира само кога и двата детектираат движење. Ова ги елиминира речиси сите лажни аларми, но ги зголемува трошоците и струјата на подготвеност (2-5 mA). Водич за избор: за надворешни светла на батерии, изберете PIR-само. За откривање на зафатеност во затворени простории каде што лажните активирања се неприфатливи, изберете двојна технологија. За автоматски врати каде брзината е повеќе важна од употребата на енергија, изберете само за микробранова печка. Повеќето комерцијални безбедносни дизајни на PCBA сензори за движење користат PIR со напредно филтрирање на сигналот како најдобра рамнотежа на трошоците, моќноста и доверливоста.

Прашање 2: Како да го прилагодам опсегот на откривање и времето на задржување на овој PCBA сензор за движење, и дали може да се променат овие поставки без да се отстрани плочата од нејзината обвивка?

Одговор: Овој сензор за движење PCBA обезбедува три методи на прилагодување. Прво, вградените потенциометри: еден со ознака „SENS“ (чувствителност) го прилагодува опсегот на откривање од 3 метри (целосно спротивно од стрелките на часовникот) до 12 метри (целосно во насока на стрелките на часовникот). Втората означена како „TIME“ го прилагодува времето на задржување од 5 секунди до 10 минути. Второ, DIP прекинувачи: повеќето табли вклучуваат прекинувач со 4 позиции за груби поставки на времето на задржување, прагот на светлината и излезниот поларитет. Трето, за далечинско прилагодување, некои дизајни на PCBA сензори за движење вклучуваат дигитален влез кој прифаќа надворешни потенциометри или контролни сигнали од 0-10V. За прилагодувања без отворање на куќиштето, наведете PCBA сензор за движење со приемник за далечински управувач (38 kHz IR или 433 MHz RF) - ова додава приближно 1,50 УСД на цената на BOM. Без далечинско прилагодување, мора да го отворите куќиштето и да користите мал шрафцигер за да ги завртите потенциометрите. Секогаш приспособувајте ја чувствителноста по монтирањето на нејзината крајна локација, бидејќи околните ѕидови и материјалот на подот влијаат на опсегот на откривање. Започнете со чувствителност од 50% и зголемете само доколку постојат празнини во покриеноста.

Прашање 3: Која е типичната стапка на лажни активирања за овој PCBA сензор за движење и како компензацијата на температурата ги намалува лажните аларми?

Одговор: Во правилно инсталирана апликација (без директна сончева светлина на објективот, без отвори за топлина на 2 метри, без големи стаклени прозорци што го рефлектираат сообраќајот во движење), овој сензор за движење PCBA постигнува лажна стапка на активирање помала од еден настан на 200 откривања. Без температурна компензација, PIR сензорот за движење PCBA може лажно да активира кога температурата на околината се приближува до температурата на човечката кожа (приближно 37°C или 98°F). На 30°C собна температура, односот сигнал-шум се намалува за 60% во споредба со 20°C. Овој сензор за движење PCBA вклучува вграден термистор поврзан со компензациско коло што го зголемува засилувањето за 2,5% за секој пораст од 1°C над 25°C. На 35°C, засилувањето е за 25% поголемо отколку на 25°C, враќајќи ја чувствителноста на откривање. Надоместокот, исто така, го намалува засилувањето при ниски температури (под 10°C) за да спречи лажни активирања од студениот провев. Теренските податоци од инсталациите на PCBA со сензор за движење во блискоисточните клими (надворешните температури достигнуваат 45°C) покажуваат намалување од 78% на алармите за непријатност кога е овозможена компензација на температура наспроти оневозможена. Секогаш овозможувајте компензација за надворешни или безусловени внатрешни простори.

Најдобри практики за инсталација за PCBA со сензор за движење

Дури и најдобриот сензор за движење PCBA работи лошо ако е погрешно инсталиран. Следете ги овие упатства.

Висина и позиција на монтирање

· Препорачана висина – 1,8 до 2,2 метри (ниво од раменици до глава)

· Под 1,5 метри – Го пропушта движењето на торзото, открива само домашни миленици

· Над 2,5 метри – Намалена покриеност на земјата, создава мртви зони директно под

Избегнувајте ги овие лажни извори на активирање

Упатства за поврзување со жици

· Користете изопачен пар за излезни сигнали подолги од 10 метри

· Чувајте ги жиците за напојување со наизменична струја најмалку 30 cm од PCBA на сензорот за движење

· Додајте кондензатор од 100 nF преку влезот на енергија ако се префрлаат бучни оптоварувања (релеи, контактори)

Тестирање на PCBA на вашиот сензор за движење пред инсталацијата

Тестот на клупата фаќа 90% од грешките при поставувањето. Следете ја оваа низа.

Постапка за тестирање на клупата

1. Примени напојување и почекајте 60 секунди за загревање

2. Потврдете дека LED трепка приближно еднаш на секои 10 секунди (покажува мирување)

3. Одете низ видното поле на растојание од 3 метри

4. Потврдете дали LED се вклучува и излезот ја менува состојбата

5. Обележете го времето додека не се исклучи ЛЕД (треба да одговара на поставката за време на задржување)

6. Повторете со бавно лази (0,2 m/s) и брзо трчање (2 m/s)

Неуспеси и причини

Резиме – Референца за клучните спецификации

За брзо упатување, чувајте го овој блок со спецификации достапен за време на дизајнот и набавката.

Сензор за движење PCBA – Стандардна конфигурација

· Напон: 5-24V DC

· Струја на подготвеност: 20µA типична

· Опсег на откривање: 8-12 метри

· Агол на детекција: 120 степени

· Време на задржување: прилагодливо од 5 секунди до 10 мин

· Излез: реле (10A) или транзистор (100mA)

· Работна температура: -20°C до +70°C

· Сертификати: Во согласност со ISO9001 и RoHS стандардите
