Како напредните технологии за тестирање можат да обезбедат квалитет на производот во фабриките за PCBA на системот за аларм?

Во алармниот систем ПХБПроизводството (Склопување на плочата за печатено коло), обезбедувањето на квалитетот на производот е од клучно значење. Напредните технологии за тестирање играат клучна улога во овој процес, изведувајќи сеопфатни инспекции на таблите за да се осигура дека секој производ ги исполнува стандардите за дизајн и квалитет. Оваа статија ќе истражи како напредните технологии за тестирање можат да го подобрат квалитетот на производот во фабриките за PCBA.

1. Автоматска оптичка инспекција (AOI)

Функција и апликација

Автоматска оптичка инспекција (AOI) е технологија која користи камери со висока резолуција за да врши визуелни прегледи на PCBA-и на алармен систем. Системите AOI можат брзо да ги скенираат кола за да проверат за проблеми како што се споеви за лемење, поставување на компоненти и компоненти што недостасуваат. Со споредување на вистинските слики со стандардните слики, AOI може веднаш да открие дефекти за време на процесот на производство.

Предности

Предностите на AOI технологијата лежат во нејзината висока ефикасност и точност. Во споредба со рачната проверка, AOI може побрзо и попрецизно да открие дури и мали дефекти и не е подложен на замор. Ова им овозможува на фабриките рано да ги откријат проблемите во производната линија, намалувајќи го бројот на неисправни производи.

2. Инспекција со рендген (AXI)

Функција и апликација

Технологијата за проверка на рендгенски зраци (AXI) се користи за проверка на квалитетот на спојките за лемење во PCBA, особено за дефекти кои тешко се откриваат од површината, како што се спојките за лемење BGA (топчести решетки). Системот AXI користи рендгенски зраци за да навлезе во колото, генерирајќи слики од внатрешната структура за да го провери квалитетот на спојките за лемење и внатрешните дефекти.

Предности

Примарната предност на технологијата AXI е нејзината способност да детектира дефекти на внатрешниот спој за лемење, што може да влијае на долгорочната сигурност на плочката. Со користење на AXI, производителите на PCBA можат да се погрижат квалитетот на лемењето да ги задоволува стандардите, а со тоа да се подобри приносот и доверливоста на производот.

3. Функционално тестирање

Функција и апликација

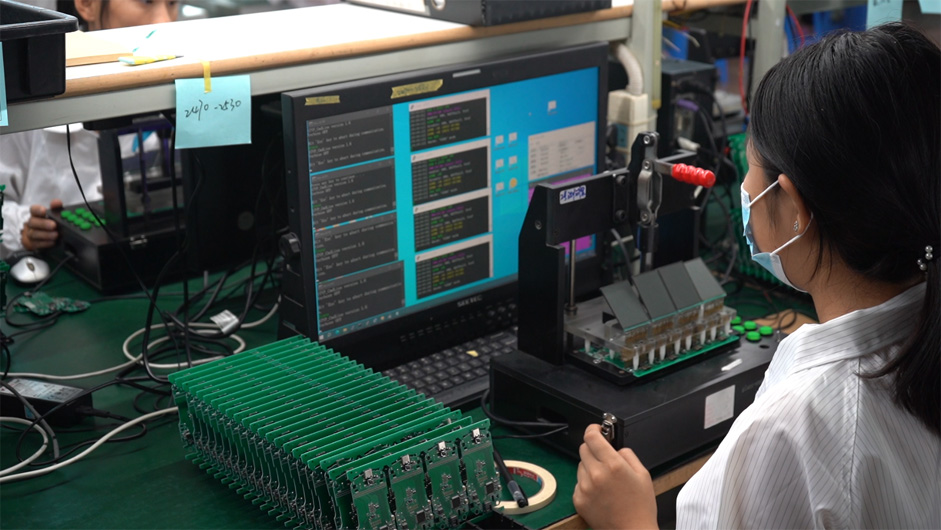

Функционалното тестирање е сеопфатен тест за перформансите на алармниот систем PCBA за да се потврди дека работи според дизајнерските спецификации. Тестирањето обично вклучува електрично тестирање, тестирање на сигналот и функционална верификација. Функционалното тестирање може да се изврши во различни фази на производната линија, вклучувајќи тестирање на ниво на табла и тестирање на целосна единица.

Предности

Автоматска оптичка инспекција (AOI) е технологија која користи камери со висока резолуција за да врши визуелни прегледи на PCBA-и на алармен систем. Системите AOI можат брзо да ги скенираат кола за да проверат за проблеми како што се споеви за лемење, поставување на компоненти и компоненти што недостасуваат. Со споредување на вистинските слики со стандардните слики, AOI може веднаш да открие дефекти за време на процесот на производство.

4. Тестирање на животната средина

Функции и апликации

Тестирањето на животната средина ги симулира работните услови на PCBA-те на алармните системи под различни услови на животната средина, вклучувајќи температура, влажност и вибрации. Овие тестови ја проценуваат стабилноста и доверливоста на PCBA под овие услови, обезбедувајќи нивна правилна функција во апликациите во реалниот свет.

Придобивки

Тестирањето на животната средина помага да се идентификуваат потенцијалните проблеми со производот во екстремни средини, со што се подобрува издржливоста и доверливоста на производот. Со спроведување на еколошки тестови за време на производството, фабриките можат да обезбедат приноси на производи под различни работни услови, намалувајќи ги повратот и трошоците за поправка.

5. Статистичка контрола на процесите (СПЦ)

Функции и апликации

Статистичката контрола на процесите (SPC) е технологија која користи статистички методи за следење и анализа на производните процеси. SPC ги следи податоците за производството во реално време за да ги идентификува и контролира варијациите во производниот процес, обезбедувајќи постојан квалитет на производот.

Придобивки

Предноста на SPC технологијата лежи во нејзината способност навремено да ги открие и коригира абнормалностите во производниот процес. Овој пристап не само што ги подобрува приносите на производите, туку и ги оптимизира производните процеси, намалувајќи го отпадот и преработката. Примената на SPC помага да се одржи стабилноста и конзистентноста во производниот процес, а со тоа да се подобри севкупниот квалитет на производот.

Заклучок

Во алармниот систем ПХБпроизводството, напредните технологии за тестирање се клучни за да се обезбеди квалитет на производот. Технологиите како што се автоматска оптичка инспекција (AOI), инспекција со рендгенски зраци (AXI), функционално тестирање, тестирање на животната средина и статистичка контрола на процесите (SPC) овозможуваат сеопфатна проверка и верификација на PCBA од различни перспективи. Овие напредни технологии за тестирање им овозможуваат на фабриките за PCBA навремено да ги идентификуваат и решат проблемите со процесот на производство, а со тоа да го подобрат квалитетот на производот и да се осигураат дека квалитетот на производот ги исполнува барањата на клиентите. Овие технологии не само што ја подобруваат ефикасноста на производството, туку и ја подобруваат пазарната конкурентност на фабриките.
