Краткиот одговор: Зависи од вашата апликација

Со 20-годишно искуство во енергетска електроника и анализа на дефекти кај индустриските погони, EV контролери и серво системи, документирав како одлуките за лемење ја донесуваат или нарушуваат доверливоста на контролата на моторот. Овој водич обезбедува инженерски податоци, компаративни табели и препораки тестирани на терен.

Лемењето без олово е задолжително за повеќето комерцијални производи за контрола на моторот што се испраќаат до регулираните пазари (ЕУ, Кина, Кореја). Сепак, постојат исклучоци за автомобилски апликации под капакот, воздушната и одредени индустриски погони каде што доверливоста ги надминува регулаторните барања.

Технички разлики: Оловен против лемење без олово

Разбирањето на својствата на материјалот објаснува зошто оваа одлука е важна за PCBA за контрола на моторот.

Состав на легура и точки на топење

Споредба на механичка доверливост

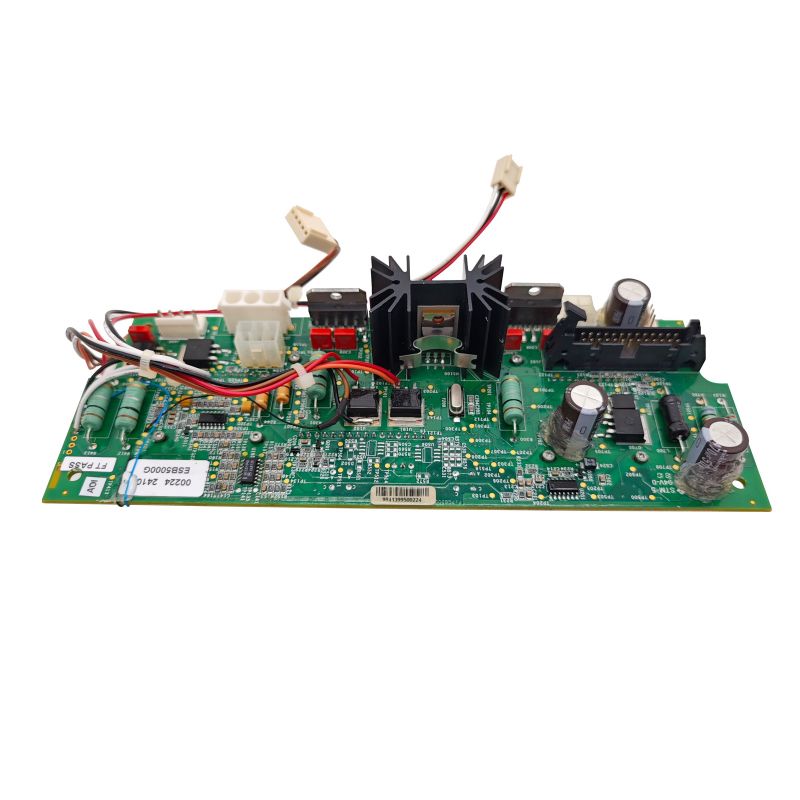

Зошто PCBA-те за контрола на моторот се соочуваат со уникатни предизвици при лемење

Склоповите за контрола на моторот доживуваат стресови со кои повеќето ПХБ никогаш не се соочуваат. Овие три фактори го прават изборот на лемење критичен.

1. Околини со високи вибрации

Контролерите на моторот монтирани директно на пумпи, компресори или електрични возила доживуваат континуирано механичко возбудување. Една документирана студија ги спореди идентичните PCBA со лемење без олово наспроти безолово:

- Водено собрание:Први неуспеси по 40 часа случајни вибрации од 6 g (фрактура на компонентата на ногата)

- Склопување без олово:Истиот режим на неуспех по само 4 часа идентични вибрации

Причината? Лемењето без олово има намалена еластичност. Кога зглобот не може да се свиткува, стресот од вибрации се концентрира на оловото на компонентата, предизвикувајќи предвремена фрактура.

2. Екстремно термичко возење

Моторните погони генерираат топлина. Потоа моторите запираат. Потоа почнуваат повторно. Типичен индустриски погон циклуси од -40°C до +125°C илјадници пати.

Оловен лемги сместува CTE (коефициентот на термичка експанзија) несовпаѓања помеѓу компонентите и ПХБ преку еластичноста.

Лем без оловоформира подебели, покршливи меѓуметални соединенија (IMCs) на зглобната интерфејс. Прекумерниот раст на IMC го ослабува интерфејсот и го забрзува започнувањето на пукнатината.

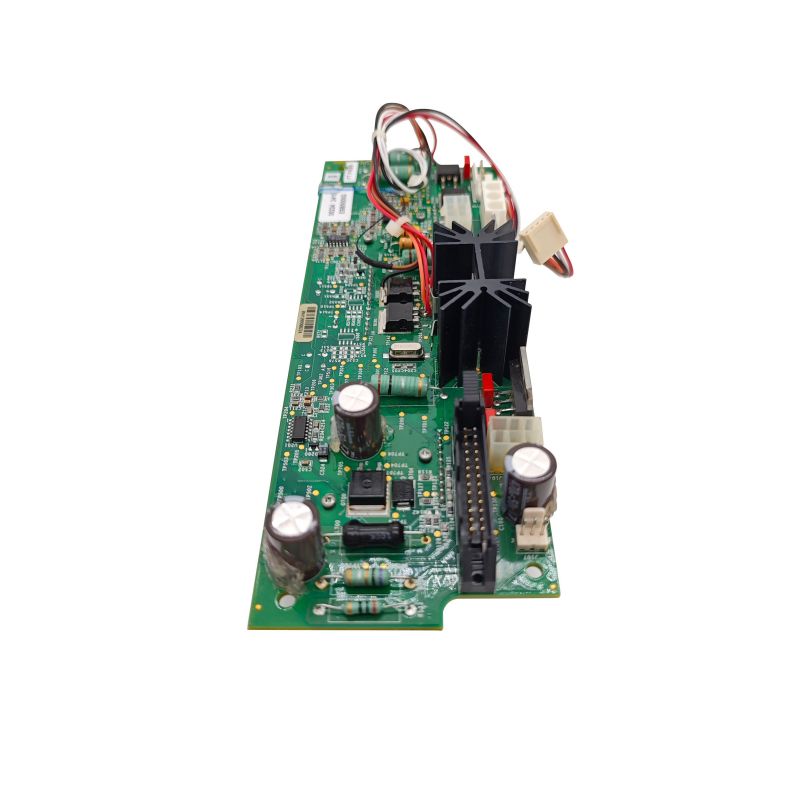

3. Високи струи и греење со џул

PCBA-те за контрола на моторот носат континуирани струи од 5А до 200А+. Секој спој за лемење доживува самозагревање од загубите на I²R.

Примарната разлика не е отпорот, туку како зглобот се справува со стресот од термички циклус со текот на времето.

Кога МОРА да користите лемење без олово

Регулаторните барања оставаат малку простор за избор во овие сценарија.

Пазари во согласност со RoHS

ЕУ, Кина, Јужна Кореја и многу други јурисдикции го ограничуваат оловото во електрониката на 0,1% од тежината на хомоген материјал. Производите што се продаваат на овие пазари мора да користат лемење без олово, освен ако не се применува одредено ослободување.

Контрола на потрошувачи и комерцијални мотори

Апарати за домаќинство (машини за перење, вентилатори за климатизација, компресори за фрижидери)

Електрични алати со моторни погони

Комерцијални HVAC контролери

Роботика за неиндустриска употреба

Производство со кои се соочува извозот

Ако произведувате PCBA за контрола на моторот за глобална дистрибуција, одржувањето на одделни производни линии со олово и без олово создава сложеност на залихите и ризици за квалитетот. Унифицирана обработка без олово е практичниот избор.

Кога можете да го оправдате оловното лемење (исклучоци)

Одредени апликации се квалификуваат за исклучоци од RoHS или целосно излегуваат надвор од регулаторниот опсег.

Автомобилска електроника под хауба

Ослободување 7(в)-I(важи до најмалку 2026 година) дозволува олово во автомобилската електроника со висока доверливост каде што алтернативите без олово немаат докажана доверливост.

Податоците од реалниот свет од добавувачите на Tier-1 покажуваат:

• Зглобовите без олово во контролните единици на моторот покажуваат порано започнување на пукнатини при термички циклус
• Формирањето лимени мустаќи на чисти лимени завршетоци создава ризици од краток спој во запечатените ECU
• Многу автомобилски OEM продолжуваат да специфицираат оловно лемење за безбедносни критични модули

Воздухопловна и воена

Целосно ослободување. Лемењето без олово не е потребно за авијација, одбрана или вселенски апликации. Овие сектори продолжуваат да користат Sn63/Pb37 врз основа на повеќедецениски податоци за доверливост.

Индустриски моторни погони (потребни за 10+ години животен век)

Кога контролорот на моторот мора да работи 15+ години во фабрика без климатизација (амбиент од -20°C до +70°C), оловното лемење останува конзервативен избор. Податоците за долгорочниот термички замор за безолово во овие услови сè уште се развиваат.

Медицинска опрема (не може да се имплантира)

Постојат исклучоци за многу медицински електронски уреди каде што доверливоста директно влијае на безбедноста на пациентот.

Поправка и замена на делови

Заменливите PCBA за постоечката опрема за лемење со олово треба да користат оловно лемење за да се одржи металуршката компатибилност со постојните споеви и компоненти.

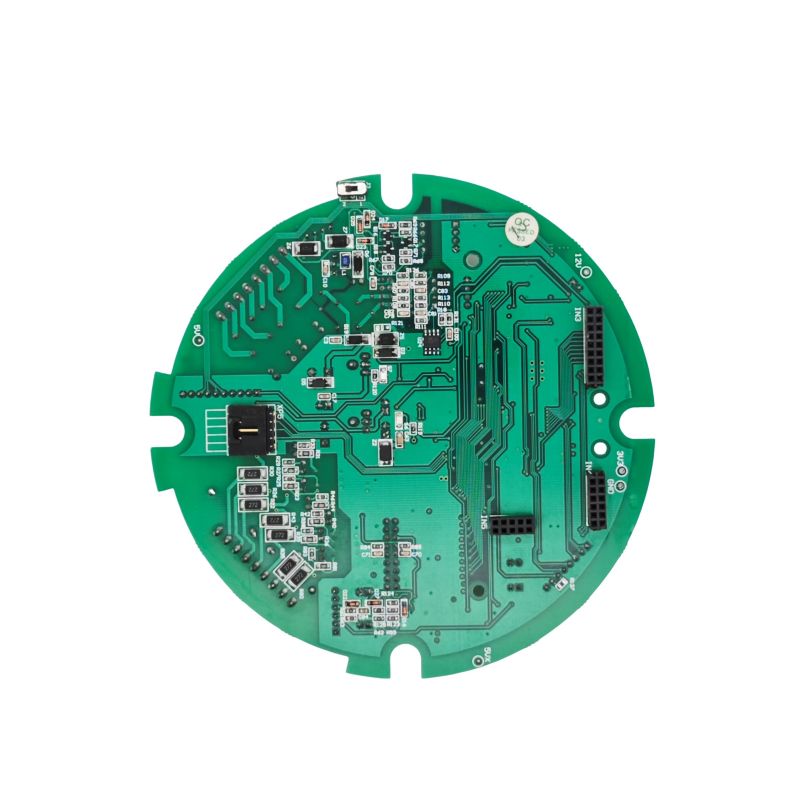

Критични размислувања за компонентите за PCBA за контрола на моторот

Не сите делови толерираат температури на лемење без олово. Овие пет категории бараат посебно внимание.

1. Компоненти осетливи на температура

Повторното точење без олово го достигнува врвот на 245°C до 260°C - значително повисоки од 220°C до 230°C на олово.

2. Компоненти со финиш од чист калај

Финишите од чисто калај (вообичаени за компонентите без олово) можат да растат проводни мустаќи со текот на времето - критичен ризик за контролите на моторот со тесно растојание помеѓу компонентите.

Стратегии за ублажување:

- Наведете NiPdAu или мат финиш од калај-бизмут наместо чист калај

- Нанесете конформален премаз на сите споеви за лемење

- Избегнувајте чист калај на компонентите во области со висока густина

3. Постоен инвентар на оловни компоненти

Со користење на компоненти за лемење со олово (на пр., кабли обложени со SnPb) во процес на склопување без олово создаванекомпатибилност на процесот:

Финишот на компонентата се топи на 183°C, но за лемење без олово се потребни 245°C+

Финишот на компонентата може да оксидира или раствори пред да се формира спојката за лемење

Резултат: несигурни зглобови, дефекти на главата во перницата и дефекти на теренот

Правило:Користете компоненти оценети за процесот на лемење што ќе го искусат.

Најдобри практики за PCBA за контрола на моторот без олово

Доколку е потребно без олово, овие практики ја максимизираат доверливоста.

Избор на завршна обработка на ПХБ

Препорака:ENIG обезбедува најдобро мокрење и најдолг рок на траење за склопување без олово.

Reflow оптимизација на профилот

Слабо оптимизираниот профил на обновување без олово создава ладни споеви, празнини и кршливи IMC.

Ублажување на вибрации за зглобови без олово

Со оглед на намалената еластичност на безолово при вибрации, преземете ги овие дополнителни чекори:

1. Садирање / капсулација:Наполнете го куќиштето околу компонентите со голема маса (приклучоци, трансформатори, големи кондензатори) со силиконска или уретана смеса за садење. Ова го пренесува стресот од вибрации подалеку од спојниците за лемење.

2. Компоненти поврзани со лепило:Користете епоксидно или силиконски лепило под големи уреди за монтирање на површината (индуктори, алуминиумски кондензатори).

3. Намалете ја висината на застојот на компонентите:Високите компоненти со долги кабли делуваат како лост за вибрации. Онаму каде што е можно, наведете ги компонентите со низок профил.

Најчесто поставувани прашања за PCBA за контрола на моторот

Подолу се дадени три технички прашања од дизајнери на моторни погони и инженери за производство.

П1: Дизајнирам контролер на мотори за електрично возило за добавувач на автомобили Tier-1. Може ли да користам лемење без олово?

А:Да, но со значително квалификациско тестирање. Повеќето добавувачи на автомобили од Tier-1 моментално користат лемење без олово за нови дизајни бидејќи е потребна усогласеност со RoHS за возилата на пазарот во ЕУ. Сепак, постојат исклучоци за електрониката под капакот каде што податоците за сигурноста без олово остануваат нецелосни.

Вашиот квалификациски план мора да содржи:

Практичен совет:Многу автомобилски OEM продолжуваат да специфицираат оловно лемење за ECU под капакот користејќи го постојното ослободување RoHS. Разговарајте со вашиот клиент пред да се посветите на безоловно. Ако е задолжително безоловно, наведете ја завршната површина на ENIG и конформалната обвивка за сите склопови.

П2: Мојот индустриски погон на моторот откажа по 18 месеци со напукнати споеви за лемење на шесте моќни MOSFET-ови. Монтажата користи безоловно лемење SAC305. Што тргна наопаку?

А:Ова е класичен дефект на термички замор. Еве ја дијагностичката секвенца:

Чекор 1 - Испитајте ги локациите на пукнатините:Под микроскоп, погледнете го интерфејсот помеѓу каблиот MOSFET и филето за лемење. Ако пукнатината се протега по слојот на меѓуметални соединенија (IMC), IMC порасна премногу густа за време на повторното течење.

Чекор 2 - Прегледајте го вашиот профил за обновување:За SAC305, времето над ликвидус (TAL) треба да биде максимум од 60 до 90 секунди. Ако вашиот TAL надмина 120 секунди, дебелината на IMC може да надмине 10 µm (кршливата зона започнува над 5 µm).

Чекор 3 - Измерете го порастот на температурата на одводната подлога на MOSFET:Со инфрацрвена камера, измерете ја температурата на подлогата при целосно оптоварување. Ако надмине 110°C, делтата за термички циклус (ΔT) е преголема.

Чекор 4 - Проверете дали има монтирање во една точка:Енергетските МОСФЕТ-ови со големи термални подлоги (DPAK, D2PAK, TO-263) на кои им недостасуваат термички отвори или имаат празнини под подлогата, доживуваат жешки точки. Рентген на зглобовите - празнините над 25% од површината на влошката се неприфатливи.

Препорачани поправки (по приоритетен редослед):

1. Намалете го ΔT:Додадете ладилник или подобрете го протокот на воздух за да ги одржувате MOSFET влошките под 90°C при целосно оптоварување.

2. Додадете термички визби:Под секоја MOSFET подлога, поставете низа од 0,3 мм виси (наполнети и затворени) за да ја внесете топлината во рамнината на заземјувањето на ПХБ.

3. Користете легура со малку сребро:Размислете за SAC105 (1% Ag) наместо SAC305. Пониската содржина на сребро ја зголемува еластичноста и отпорноста на термички замор по цена на малку повисока точка на топење.

4. Поставете ги MOSFET-овите:Нанесете термички спроводлива смеса за саксии над MOSFET-овите. Ова го намалува стресот од термичкиот циклус и ја пренесува топлината.

П3: Треба да поправам PCBA за контрола на моторот што првично користеше лемење со олово. Може ли да користам лемење без олово за поправка?

А:Технички да, но не се препорачува. Еве зошто:

Задача 1 - Мешана металургија:Лем без олово (SAC305) не се меша добро со преостанатиот лем со олово (Sn63/Pb37). Добиената легура има непредвидлива точка на топење (обично 190°C до 210°C) и формира слаби, зрнести споеви склони кон пукање.

Проблем 2 - Температурен конфликт:За правилно тече безоловно лемење, потребен ви е врв на рачката за лемење од 370°C до 400°C. Оваа температура може:

Разложете ја плочата за PCB од подлогата FR4

Оштетување на соседните компоненти (особено електролитски кондензатори)

Растопете ги блиските пластични конектори

Препорачан протокол за поправка:

Ако мора да користите безоловен на табла со олово:Отстранете 100% од постојното лемење од областа за поправка користејќи вакуумска станица за одлемување. Проверете под зголемување - секој преостанат лемење со олово ќе го контаминира новиот спој. Потоа продолжете со лемење без олово на 370°C со активен флукс.

Матрица на одлуки: Оловен наспроти безоловен за PCBA за контрола на моторот

Користете ја оваа табела за да го насочите вашиот избор за лемење.

Лемењето без олово е законски потребно за повеќето PCBA за контрола на моторот што се испорачуваат на регулирани пазари. Сепак, својствата на материјалот на легурите без олово - поголема кршливост, подебело формирање на IMC, ризик од лимени мустаќи - создаваат вистинска загриженост за сигурност во апликациите со високи вибрации и термички циклус.

За задолжителни апликации без олово:

Користете ENIG завршна површина за најдобро мокрење

Внимателно контролирајте го профилот за обновување (TAL 60-90 секунди, врв 245-260°C)

Додадете саксии или лепило за компоненти со голема маса

Нанесете конформална обвивка за да ги ублажите лимените мустаќи

За апликации кои се квалификуваат за исклучоци (автомобилски под хауба, индустриски 10+ години, воздушна, медицинска):

- Оловеното лемење (Sn63/Pb37) останува златен стандард за доверливост

- Комбинацијата на еластичност, отпорност на вибрации и повеќедецениски податоци од теренот е тешко да се замени

За поправки:Одговарајте на оригиналната легура за лемење. Мешаната металургија создава непредвидливи, несигурни споеви.

Одлуката на крајот ја балансира регулаторната усогласеност со доверливоста на теренот. За производите за широка потрошувачка со очекуван животен век од 3-5 години, безолово е зрел и сигурен. За безбедносни критични или долготрајни контроли на моторот, следете го ослободувањето и користете лемење со олово.
