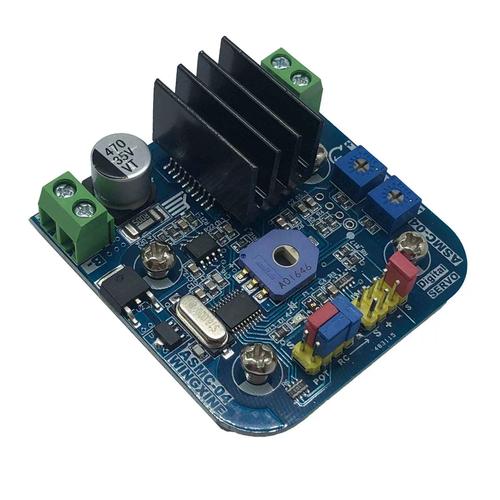

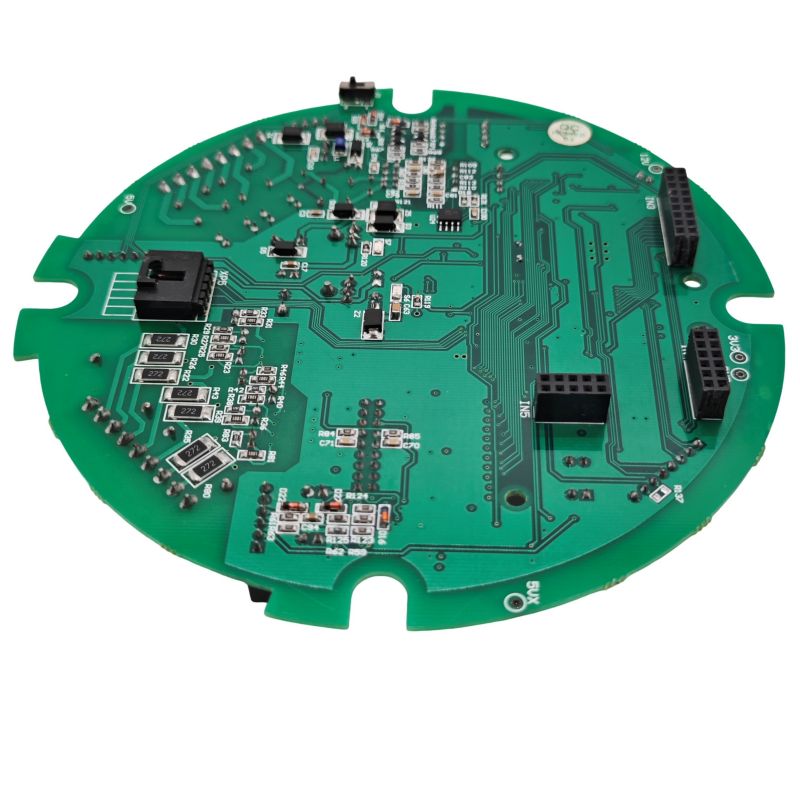

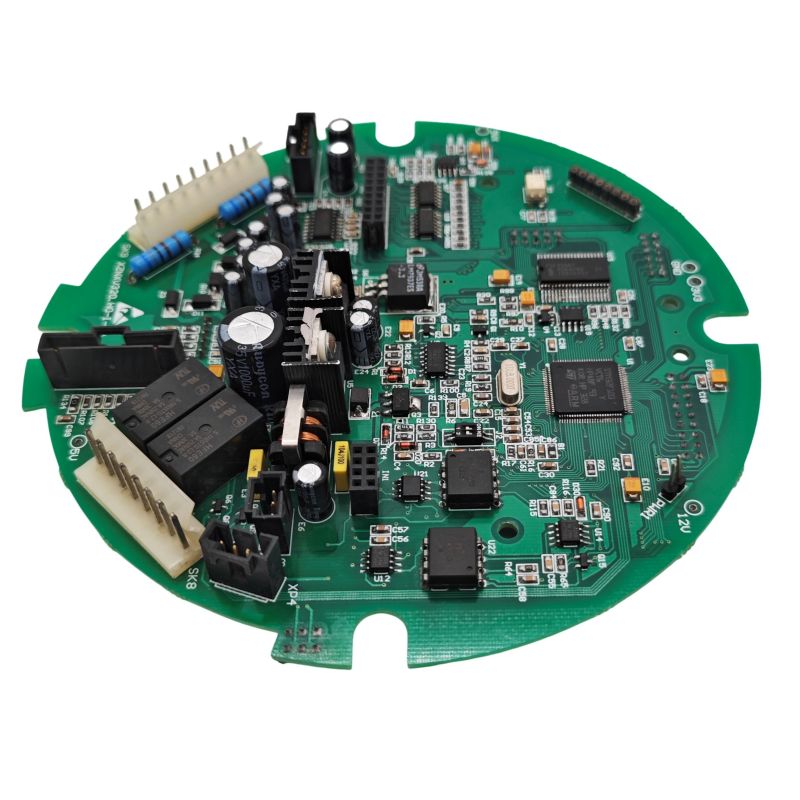

RC серво PCBA

Unixplore Electronics— Со 20 години вградени системи и искуство во дизајнирање на ПХБ, постојано сме ги виделе истите шеми на дефект: бучни далноводи, несоодветно раздвојување и неправилно рутирање на PWM. Нашите серво PCBA решенија се изградени околу инженерските спецификации, правилата за распоред и методите за тестирање што професионалните дизајнери всушност ги користат во производството.

Без разлика дали ви треба самостојна плочка за драјвери, повеќеканален серво-контролер или замена за внатрешна серво контролна плоча, Unixplore Electronics испорачува сигурен, отпорен на бучаваPCBAкој работи и во околини за хоби и индустриска роботика.

Што нудиме:

• Целосен серво PCBA дизајн (шематски + распоред) во Altium, KiCad или вашиот претпочитан формат
• Прототипирање со функционално тестирање (оптоварување, бранување, термички извештаи)
• Производство на волумен со извори на компоненти и склопување SMT
• Консалтинг за преглед на дизајн и анализа на неуспеси

Што мора да направи RC Servo PCBA

RC серво PCBA (без разлика дали е самостојна плочка за драјвери или внатрешна серво контролна плоча) врши три основни функции:

• Генерирање или прием на сигнал PWM:Ги претвора контролните импулси (1ms до 2ms на 50Hz) во команди за позиција.
• Дистрибуција на енергија:Доставува чисти 5V или 6V на серво моторот и контролниот IC.
• Обработка на повратни информации:Го чита внатрешниот потенциометар за да ја потврди положбата и да ја затвори контролната јамка.

Дизајните со висока доверливост, исто така, вклучуваат струјно сензор за откривање преоптоварување и опто-изолација за отпорност на бучава.

Основни технички спецификации

Следниве параметри ги претставуваат индустриските стандарди за дизајни на PCBA со RC серво контрола. Овие се однесуваат и на посветените серво-двигатели и на интегрираните склопови на PCBA на приемникот.

Спецификации за влезна моќност

Спецификации на контролниот сигнал

Внатрешни серво PCBA компоненти (во внатрешноста на сервото)

Стандарден RC серво содржи мала PCBA со овие компоненти:

Правила за распоред на PCBA за доверливост на RC Servo

Во Unixplore Electronics, знаеме дека повеќето RC серво дефекти потекнуваат од ПХБ. Ги следиме овие 8 правила за да обезбедиме сигурна работа во секој дизајн што го испорачуваме.

1. Дистрибуција на енергија: Заземјување со ѕвезда

• Никогаш не мелете со синџир на маргаритки. Секое серво заземјување треба да се врати директно во точката за заземјување на напојувањето.
• Одделно заземјување на напојувањето и сигналот. Кај дизајните на PCBA со повеќе серво, поделете ја рамнината за заземјување и поврзете се на една точка во близина на влезот на батеријата.
• Ширина на трага за напојување: За континуирана струја од 1,5 А, користете минимална ширина на трага од 1,5 mm со 1 oz бакар.

2. Поставување на кондензатор за одвојување

Серво моторите создаваат значителен електричен шум. Типично серво може да произведе до 200mV шум од врв до врв на линијата за напојување од 5V.

Потребно раздвојување по серво конектор:

• Електролитски кондензатор од 100µF до 470µF (се справува со налет на моторот)
• Керамички кондензатор 100nF (филтри на високофреквентен шум)
• Поставете ги кондензаторите на растојание од 10 мм од игличките за напојување на серво

Масовен капацитет за целата PCBA: Додајте голем кондензатор (1000µF до 4700µF) на главниот влез за напојување. Ова го спречува избувнувањето кога повеќе серво се стартуваат истовремено.

3. Рутирање на сигнали PWM

• Чувајте ги PWM трагите кратки и директни. Долгите траги делуваат како антени за бучава.
• Избегнувајте да извршувате PWM траги паралелно со жиците за напојување. Користете вкрстување од 90 степени доколку е потребно.
• Додадете отпорник од серијата 100Ω до 470Ω на излезниот пин PWM. Ова ја ограничува струјата во услови на дефект и го намалува ѕвонењето.

4. Распоред на серво конектор

Стандардниот 3-пински серво конектор (сигнал, VCC, заземјување) бара одредено растојание:

• Растојание на пиновите: 2,54 mm (0,1 инчи) или 2,7 mm (со висока густина)
• Дебелина на ПХБ за блок на конектор: 1,2 mm до 1,6 mm
• Локација на пиновите на сигналот: вообичаено внатрешниот пин (пин 2 од 3)
• Секвенцирање на моќност: GND мора да се поврзе пред VCC при вметнување

За дизајни со висока густина, растојанието помеѓу серво конекторите од 2,7 mm овозможува компактен распоред додека одржува сигурни врски.

5. Регулација на напон за контролната MCU

• Користете посебен LDO за MCU ако истото напојување напојува серво. Скоковите на серво струјата предизвикуваат падови на напонот што може да го ресетира микроконтролерот.
• Препорачан регулатор: 5V или 3,3V LDO со капацитет од најмалку 200mA и влезно/излезни кондензатори од 1µF.
• Заштитна диода: Додајте 1N4007 или Шотки диода на влезот за заштита од обратен поларитет.

6. Потиснување на шум на моторот (за внатрешен дизајн на серво PCBA)

Ако дизајнирате PCBA што влегува во серво, додајте сузбивање на бучавата директно на приклучоците на моторот:

• Керамички кондензатор 100nF залемен директно преку приклучоците на моторот.
• Поврзете го негативниот кондензатор во куќиштето на моторот за дополнителна заштита (го намалува шумот до 200 mV).
• Изборно: Додајте феритни зрна на каблите на моторот за средини со екстремен шум.

7. Тековно сензор за откривање на преоптоварување

Напредните дизајни на серво PCBA вклучуваат тековно следење:

• Отпорник за шант: 0,1Ω до 0,5 Ω, 1% толеранција - создава напон пропорционален на струјата
• Диференцијален засилувач: засилување од 10 до 20 - го засилува напонот на шантот до мерливо ниво
• Влез ADC: 10-битен минимум — ги напојува тековните податоци за контрола на MCU

Шант од 100mΩ произведува 50mV на 500mA и 150mV на 1,5A. Со засилувач од 5x засилување, ова станува од 250mV до 750mV, погодно за 3,3V ADC влезови.

8. Изолација и механичка заштита

Внатрешните серво PCBA плочи мора да бидат физички заштитени:

• Изолациона лента: ставете електрична лента помеѓу PCBA и металната серво куќиште. Ова спречува кратки споеви од спојниците за лемење или одводите на компонентите да го допрат куќиштето.
• Конформен слој: за апликации на отворено или со висока влажност, додадете акрилен конформален слој за да спречите корозија.

Генерирање контролен сигнал (разгледувања на кодот MCU)

Правилното генерирање на PWM е критично за работа без нервоза. Еве ги клучните параметри:

PWM конфигурација

MCU код Пример Псевкод

// Пресметајте го работниот циклус за пулс од 1500 µs
    // Претпоставува PWM период = 20ms, часовник = 1MHz прескалер

    пулс_ширина_нас = 1500
    period_counts = 20000 // 20ms во микросекунди
    duty_counts = пулс_ширина_нас
    set_pwm_duty (броја на должности)

Кога тестирате, користете осцилоскоп за да го потврдите PWM сигналот. Паѓачкиот раб на пулсот го активира сервото да ја прочита позицијата.

Вообичаени режими на неуспех и поправки

Важна забелешка за префрлување напојување:Никогаш не префрлајте ја серво линијата за заземјување за да ја исклучите. Кога се отвора заземјувањето, сервото сè уште може да прима енергија преку линијата на сигналот PWM или други патеки, што резултира со работа со недоволно напон од 3,2 V и непредвидливо однесување. Секогаш менувајте ја линијата VCC користејќи P-канален MOSFET или реле.

ЧПП за RC Servo PCBA

Подолу се дадени три технички прашања што често ги добиваме од инженерите за роботика и дизајнерите на RC системи.

П1: Зошто моите сервоси се преклопуваат случајно кога ги контролирам од мојата прилагодена PCBA со ESP32 или Arduino?

А:Имате проблем со напојувањето со бучава, речиси сигурно. Еве ја дијагностичката секвенца што ја препорачуваме во Unixplore Electronics:

Чекор 1— Проверете го напојувањето со осцилоскоп: измерете ја линијата од 5V директно на серво конекторот додека сервото се движи. Ако видите повеќе од 200 mV бранување (од врв до врв), вашето раздвојување е недоволно.

Чекор 2— Додадете волуменска капацитивност: поставете електролитски кондензатор од 1000µF до 4700µF преку влезните терминали за напојување. Серво моторите привлекуваат високи струи (3–10× струја) кога ќе почнат да се движат. Без волуменска капацитивност, напонот се спушта под 4V, предизвикувајќи контролниот IC да се ресетира или да се однесува неправилно.

Чекор 3— Одделете ја напојувањето на MCU од серво-напојувањето: најлошите дизајни го користат MCU и сервосите од истиот регулатор на напон. Користете два посебни регулатори:

• Еден 5V/500mA LDO за MCU и логиката.
• Посебно напојување од 5V/3A (или директно поврзување на батеријата) за сервос.

Чекор 4— Додајте раздвојување на секој серво конектор: поставете електролитски кондензатор од 100µF и керамички кондензатор од 100nF директно преку VCC и GND пиновите на секој серво конектор. Керамичкиот кондензатор го филтрира високофреквентниот шум од четките на моторот; електролитот се справува со нискофреквентни шила на струјата.

Чекор 5— Проверете го квалитетот на вашиот PWM сигнал: користете осцилоскоп за да го погледнете PWM пинот. Ако видите ѕвонење (прескокнување) на рабовите што се издигнуваат или паѓаат, додадете отпорник од серијата 100Ω на пинот MCU. Ова го намалува сигналот и спречува лажно активирање.

Во крајна линија:90% од проблемите со серво нервоза се поврзани со напојувањето, а не со кодот. Прво поправете ја дистрибуцијата на енергија.

П2: Како да дизајнирам PCBA што контролира повеќе сервоси (8 до 16 канали) без прекини?

А:Ова бара внимателно буџетирање на енергија и планирање на распоредот. Еве го инженерскиот пристап за 16-канален серво контролер PCBA.

Чекор 1— Пресметајте ги вкупните барања за моќност:

• Секој стандарден серво повлекува 200mA до 500mA при нормална работа.
• Врвната струја на застој може да достигне 1,5А до 3А по серво.
• За 16 сервоси: 16 × 1,5 А = 24 А извлекување на врвен потенцијал.

Чекор 2— Дизајнирајте ја дистрибуцијата на енергија:

• Главен влез за напојување: Користете напојување од 5V до 6V оценето за минимум 30А.
• Влезен конектор: XT60 или приклучок со завртка (не е мало заглавие со 2 пина).
• Главни траги за напојување: широки 8 мм до 10 мм со 2 oz бакар или користете наменска рамнина за напојување на слојот 2.
• Автобуски шипки: за струи над 15 А, додадете бакарни магистрални шипки или користете надворешни жици.

Чекор 3— Спроведување на етапна дистрибуција на енергија:

• Упатете ги дебели траги на моќност (5mm+) до централна дистрибутивна точка.
• Од тој момент, испратете поединечни траги од 1,5 mm до секој серво конектор.
• Додадете кондензатор од 470 µF на секој серво конектор (дистрибуирана капацитивност, а не само едно големо капаче на влезот).

Чекор 4— Користете опто-изолација за сигналните линии (напредно):

• За индустриски средини или средини со висока бучава, изолирајте ги PWM сигналите користејќи оптоспојувачи (на пр., 4N35 или PC817).
• Ова спречува бучавата од моторот да се спои назад во MCU и да предизвика ресетирање.
• Изолираните дизајни бараат посебни домени за напојување (страна на MCU и серво страна).

Чекор 5— Додајте тековно ограничување или мек старт:

• Користете МОСФЕТ со кола за меко стартување за да ја зголемите серво моќноста од 10 ms до 50 ms.
• Ова го спречува почетниот налет од сите 16 сервоа да го сруши снабдувањето.
• Алтернативно, напојувајте ги сервосите во низа (5 ms доцнење помеѓу секој).

Чекор 6— Препорака за стек слој на ПХБ за над 16 канали:

• Слој 1: Сигнал (PWM, повратни информации)
• Слој 2: рамнина на земја (цврсто истурање)
• Слој 3: Моќен авион (5V или Vservo)
• Слој 4: Сигнал или секундарна заземјување

Овој оџак ја минимизира областа на јамката и ја намалува EMI помеѓу каналите.

П3: Може ли да го користам истиот дизајн на PCBA за различни серво брендови (Futaba, Hitec, Spektrum, генерички)?

А:Да, со три важни размислувања за компатибилност.

Разгледување 1— Стандардите за сигналот PWM се конзистентни: сите RC сервоси го користат истиот PWM стандард од 50Hz со импулси од 1ms до 2ms. Логиката за генерирање PWM на вашиот PCBA работи универзално.

Разгледување 2— Барањата за напојување значително се разликуваат:

Вашиот PCBA мора да биде дизајниран за серво со највисока струја што имате намера да го користите. Дизајн за континуирано 2А и врв од 5А по канал за покривање на повеќето стандардни и серво со висок вртежен момент.

Разгледување 3— Компатибилност со конектори:

• Повеќето серво уреди користат стандардно женско заглавие со 3 пина со растојание од 2,54 mm (0,1 инчи).
• Локацијата на пиновите на сигналот варира во зависност од брендот:
  • Футаба: Сигналот е највнатрешниот игла (игла 2)
  • Hitec и Spektrum: Сигналот е пин 1 или пин 3 во зависност од моделот
• Дизајнирајте ја вашата PCBA со јасно означени пинови (S, +, –). Користете 3-пински машки заглавие (како стандарден серво продолжен кабел) за да може директно да се приклучи секое серво.

Разгледување 4— Внатрешната серво PCBA (во внатрешноста на сервото) не е заменлива: ако ја дизајнирате внатрешната PCBA што влегува во внатрешноста на серво куќиштето (заменувајќи ја оригиналната контролна плоча), ова е специфично за брендот. Различни сервоси имаат различни:

• Вредности на отпорот на потенциометарот (5kΩ наспроти 10kΩ)
• Големини на мотори и тековни оценки
• Механички места за дупки за монтирање
• Димензии на куќиштето

За внатрешен дизајн на PCBA, направете обратно инженерство на оригиналот или добијте детални спецификации за тој точен серво модел. За дизајни на PCBA со надворешни драјвери (плочката што се поврзува со стандардни серво конектори), компатибилноста е одлична кај сите главни RC брендови.

Тестирање на вашиот RC Servo PCBA

Пред да одобрите дизајн за производство, извршете ги овие пет тестови:

Резиме: Дизајнирање на доверлив RC Servo PCBA

Цврста RC серво PCBA е дефинирана со пет инженерски одлуки:

1. Соодветен волуменски капацитет(1000µF до 4700µF) на главниот влез за напојување.
2. Одделни домени на моќза MCU (LDO регулирано) и сервос (директна батерија или регулатор со висока струја).
3. Ѕвезда заземјувањесо посебно напојување и повраќање на заземјувањето на сигналот.
4. Кондензатори за одвојувањена секој серво конектор (100µF електролитски + 100nF керамика).
5. Правилно уредување на PWM сигналотсо сериски отпорници и кратки траги.

За мулти-серво дизајни (8+ канали), користете 4-слојна ПХБ со посветена моќност и рамнини за заземјување. За внатрешни дизајни на серво PCBA, додајте потиснување на бучавата од моторот (100nF низ приклучоците на моторот) и изолациона лента за да спречите шорцеви на куќиштето. Овие практики постојано обезбедуваат работа без нервоза и долгорочна сигурност и во RC и во роботичките апликации.

Зошто Unixplore Electronics

• 20 годинина вградени системи и искуство во дизајнирање на ПХБ - го видовме и го решивме секој режим на дефект опишан во ова упатство.
• Производство докажани дизајни— нашите правила за распоред и методи на тестирање се користат во комерцијални производи за RC и роботика.
• Услуга од крај до крај— од концепт и шематски до распоред, прототипирање и производство на волумен.
• Транспарентен инженеринг— ги споделуваме спецификациите, правилата и критериумите за тестирање за да знаете што точно добивате.
• Глобална набавка на компоненти— ние се справуваме со оптимизација и набавка на BOM за да ги држиме вашите трошоци под контрола.

Започнете

Подготвени сте да изградите сигурен RC серво контролер?Контактирајте со Unixplore Electronicsза:

• Прилагодено PCBA дизајн и распоред
• Прототипирање и функционално тестирање
• Производство на волумен со целосна контрола на квалитетот
• Преглед на дизајнот и анализа на неуспехот
