Автомобилски PCBA: систематско инженерство од столбови за доверливост до производство со нула дефекти

Современиот автомобил доживува длабока трансформација од „механички производ“ во „мобилен интелигентен терминал“. Во оваа еволуција, склопот на плочата за печатено коло (PCBA) - како физички носител и електрично јадро за интерконекција на Електронските контролни единици (ECU) - стана критична одредница за перформансите на возилото, безбедноста и функционалните граници. За разлика од потрошувачката електроника,Автомобилски PCBAработи во екстремна средина која се карактеризира со високи температури, тежок термички циклус, интензивни вибрации, влага и електромагнетни пречки. Според тоа, неговиот дизајн и производство претставуваат ригорозен научен систем кој опфаќа избор на компоненти, контрола на процесот и следливост на квалитетот на целосниот животен циклус.

I. Строги највисоки стандарди: Квалитетниот ров изграден од AEC-Q и IATF 16949

Веродостојноста на автомобилската PCBA не произлегува од засилување во една фаза, туку е вкоренета во системот на задолжителна стандардизација од врвот надолу. Меѓу нив, серијата AEC-Q и системот за управување со квалитет IATF 16949 ги формираат двата камен-темелници.

Стандардите AEC-Q, воспоставени од Automotive Electronics Council, обезбедуваат спецификации за сертификација на компоненти со строги прагови за тестирање за различни типови компоненти. На пример, AEC-Q100 се фокусира на интегрираните кола (IC), барајќи од нив да поминат тестови како што се температурен циклус, електромиграција и анализа на дефекти. AEC-Q200 наменува пасивни компоненти (кондензатори, отпорници итн.), подложувајќи ги на термички шок, влажност и тестови со вибрации за да се осигура дека нивните перформанси остануваат стабилни низ широк температурен опсег од -40°C до +125°C (и повеќе). Секоја компонента што не ја поминала сертификацијата AEC-Q се соочува со значителни бариери за влез во главните синџири на снабдување на автомобилската индустрија.

На ниво на производствен систем, IATF 16949:2016 го замени ISO/TS 16949 како единствен стандард за управување со квалитет за автомобилската индустрија. Нејзиниот основен мандат е задолжителната имплементација на пет основни алатки (APQP, PPAP, FMEA, MSA, SPC) за да се воспостави архитектура за квалитет во затворена јамка. Поточно:

• APQP (Advanced Product Quality Planning) бара прегледи на DFM (Design for Manufacturability) во фазата на дизајнирање за проактивно да се избегнат потенцијалните дефекти, како што се „гробни камења“ на мали компоненти 0201 или недостатоци во дизајнот на подлогата BGA (Ball Grid Array).

• PPAP (Процес на одобрување на дел од производството) наложува дека Индексот на способност за процеси (Cpk) за карактеристиките од критично до квалитет (CTQ) мора да биде ≥ 1,67, што значи дека способноста на процесот мора далеку да ги надминува општите индустриски стандарди.

• FMEA (Режим на неуспех и анализа на ефектите) систематски го проценува бројот на приоритет на ризик (RPN) на потенцијалните режими на дефект во линиите SMT (Технологија за површинска монтажа) - како што се недоволна паста за лемење или празнини BGA - и спроведува задолжителни корективни дејства за ставки со висока RPN.

Двојно осигурување на дизајнот и процесот: решавање на термички, механички и хемиски предизвици

Физичките предизвици со кои се соочува автомобилската PCBA се фокусираат на три области: термички менаџмент, механички стрес и еколошка корозија. Ова бара соработка иновации и во дизајнот и во производствените процеси.

1. Термички менаџмент и избор на материјали PCBA лоцирани во близина на моторните прегради или батериите за напојување мора да издржат долготрајни високи температури. За да ги ублажат термалните дефекти, дизајнерите им даваат приоритет на подлогите со висока Tg (температура на транзиција на стакло ≥ 170°C) FR-4 материјали или полиимид, спречувајќи омекнување и деформирање на ПХБ под топлина. За компонентите со голема моќност, воведени се ПХБ со метални јадра (MCPCB) или термички шипки во комбинација со ладилници за да се оптимизираат патеките за дисипација на топлина. Дополнително, PECVD (Плазма-Подобрено хемиско таложење на пареа) плазма-облогите - бидејќи се термички транспарентни - нудат заштита на молекуларно ниво без да го попречуваат дисипацијата на топлина, што ги прави особено погодни за компактни апликации со висока густина на енергија, како што се контролорите на домени.

2. Механичка заштита од вибрации и зајакнување на поврзувањето Вибрациите се примарна причина за неуспехот на зглобот на лемењето. Дизајнерските насоки ги следат принципите на DFM: избегнувајте поставување на големи тешки компоненти во зони со концентрација на напрегање и дадете приоритет на SMT пред компонентите со дупчиња за да се намали стресот на спојниците за лемење. За пакетите BGA кои се подложни на вибрации, се имплементира процесот Underfill — пополнување на празнината под чипот со лепило за распределување на стресот. Ова може да ја подобри сигурноста на ударот за неколку реда на големина. Понатаму, стандардите за притискање, како што е IPC-9797A, обезбедуваат спецификации за доверливост на конекторот при средини со вибрации.

3. Конформален слој и заштита од корозија Влагата, солениот спреј и хемиските загадувачи претставуваат долгорочна закана од корозија за PCBA. Селективната примена на конформалниот слој е стандардна практика. Сепак, за сензори или врски со сигнали со висока фреквенција, традиционалните облоги може да влијаат на интегритетот на сигналот или да додадат термичка отпорност. Во такви случаи, облогите на молекуларно ниво засновани на нанотехнологија (на пр., плазма премази од P2i) нудат супериорно решение, обезбедувајќи заштита од кондензација без промена на карактеристиките на импедансата. За BGA региони со висока густина, AXI (Автоматска проверка на рендгенски зраци) се потпира за следење на стапките на празнење на лемењето (обично потребно е да биде <25%) за да се спречи празнините да станат потекло на корозија или ширење на пукнатини.

Производство со нула дефекти: 3D SPI со затворена јамка до MES целосна следливост

Основната цел на автомобилското производство на PCBA е да се пристапи кон „Нулта дефект“. Оваа цел се постигнува преку високо автоматизирана инспекција и контрола на процесот во реално време.

Во критичната фаза SMT - печатење со паста за лемење - статистиките покажуваат дека 60%-70% од дефектите потекнуваат од отстапувањата на печатењето. За да го решат ова, водечките производни линии усвојуваат 3D SPI (Тридимензионална проверка на паста за лемење) споен со систем за повратни информации во затворена јамка поврзан со печатачот. Кога SPI детектира отстапување на трендот во волуменот или висината на пастата за лемење, системот автоматски го прилагодува притисокот на гуменот или брзината на ослободување на матрицата без рачна интервенција. Овој механизам ја одржува Cpk на критичните параметри стабилно над 1,67. Во следните фази:

• AOI (Автоматска оптичка инспекција) доловува визуелни дефекти како што се поместувања на компонентите и премостување.

• ICT (In-Circuit Testing) користи контакти со сонда за брзо проверка на електрични дефекти како што се шорцеви и толеранции на отпор.

• FCT (Functional Circuit Testing) симулира работни услови во реалниот свет (на пр., флуктуации на струја од 12V/24V) за да го потврди функционалниот интегритет на PCBA.

Од суштинско значење, следливоста од крај до крај не може да се преговара. Како што е наложено од IATF 16949, Системот за извршување на производството (MES) го врзува бројот на серијата на секоја компонента, параметрите за поставување, профилите на температурата на повторното протекување, па дури и сликите со рендген со конечниот уникатен UID на PCBA изгравиран со ласер. Во случај на дефект на теренот, целосната историја на производство може да се врати во рок од 60 секунди, што овозможува прецизно задржување и анализа на основната причина. Оваа способност за следливост е исто така сè повеќе витална за поддршка на регулативите за „Право на поправка“.

Стратификација на апликации и системска интеграција

Автомобилските PCBA апликации опфаќаат повеќе домени, од контрола на каросеријата и погонски склоп до интелигентни кокпити и автономно возење. Секое сценарио наметнува посебни приоритети:

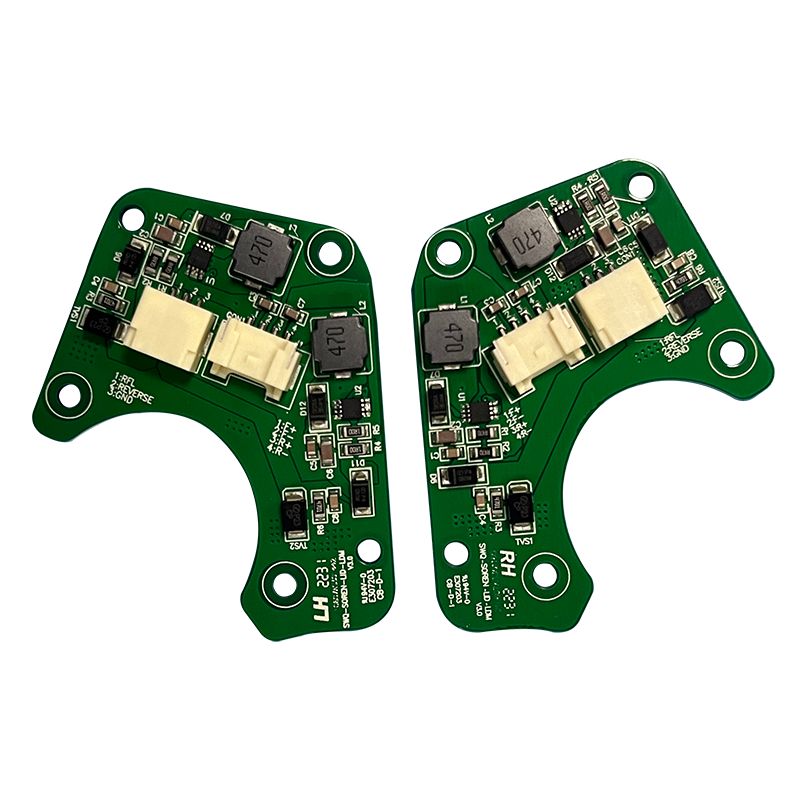

• Body Domain (BCM, Body Control Module): ја нагласува контролата на влезот/излезот и малата потрошувачка на енергија, со чувствителност на трошоците што бара избалансирани мерки за заштита.

• Погонски агрегат и безбедносни домени (ABS/ESP, Систем за противблокирање на сопирање/Електронска програма за стабилност): Побарувајте екстремно висока брзина на одговор и екстремна толеранција на околината, што бара висококвалитетни AEC-Q100 IC и засилен дизајн на вишок.

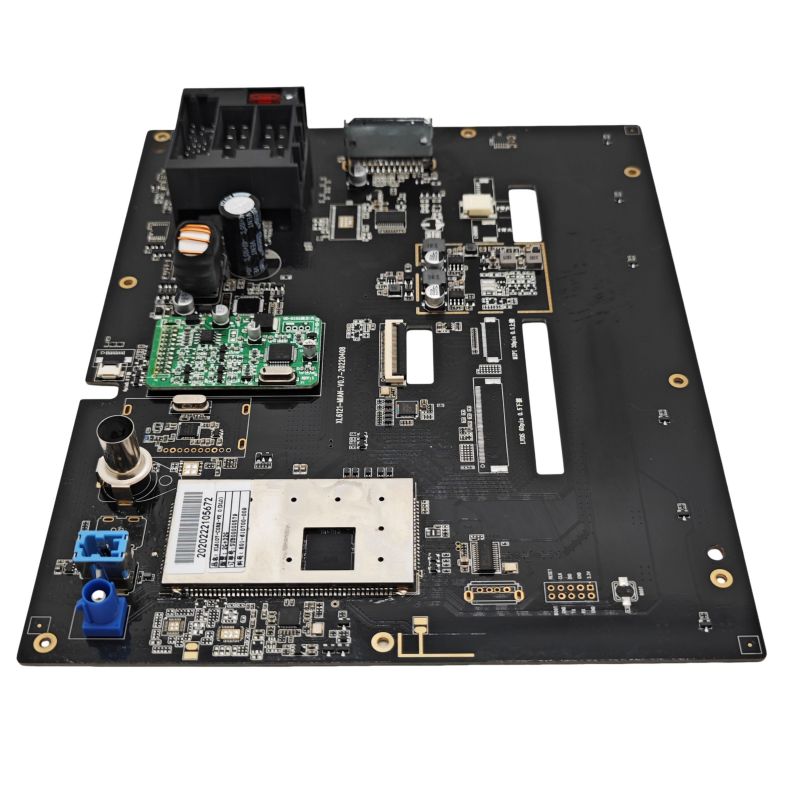

• Инфозабавен домен: Има приоритет на пренос на сигнал со голема брзина (на пр., HDMI, LVDS) и електромагнетна компатибилност (EMC), често користејќи HDI (интерконекција со висока густина) или технологии со крути флексибилни за да се оптимизира интегритетот на сигналот.

Автомобилски PCBAе, во својата суштина, наука за детерминизмот. Воспоставува строги стандарди преку AEC-Q и IATF 16949 за филтрирање на сигурни гени на изворот; го обдарува хардверот со еластичност против суровите средини преку специјализирани дизајни и процеси насочени кон топлина, вибрации и корозија; и ја заклучува конзистентноста на процесот со речиси нула дефекти во масовното производство преку SPC во затворена јамка, инспекција со AOI/X-зраци и следливост на MES. Со оглед на тоа што автомобилските E/E (електрични/електронски) архитектури се развиваат кон централните компјутерски платформи, PCBA не само што мора да приспособи повисоки пресметковни густини туку и да постигне вишок и предвидливост на дефекти во рамките на функционалната безбедносна рамка (ISO 26262). Технолошките иновации на ова поле продолжуваат да ја водат автомобилската индустрија кон побезбедни, поинтелигентни и посигурни хоризонти.
