Избегнување на замки за заземјување и остатоци од завртки: Дизајн насоки за PCBA со висока доверливост за контрола на моторот

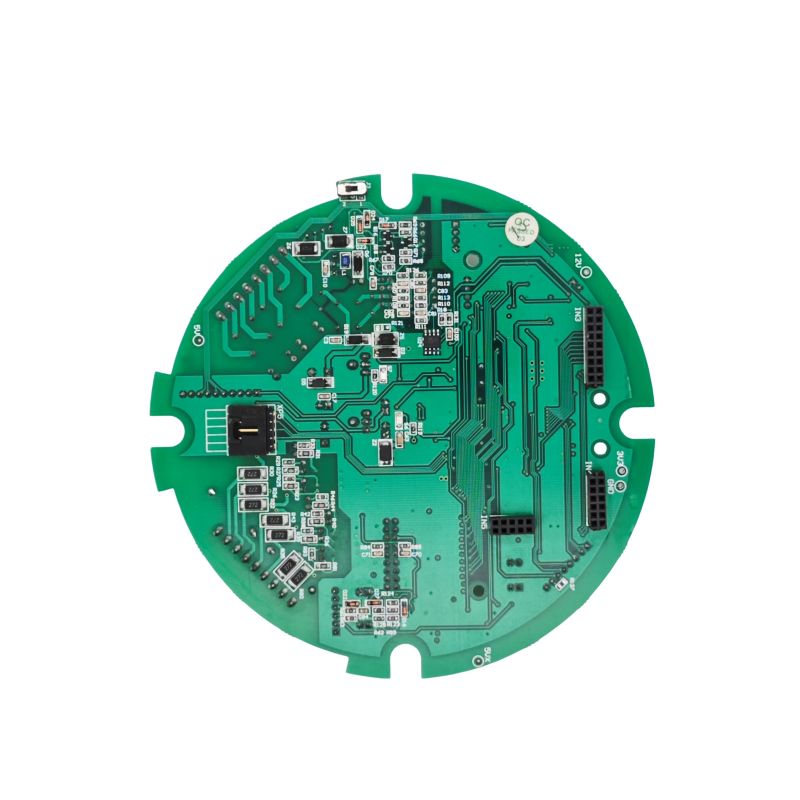

Контрола на моторот PCBA (Склопување на плочата за печатено коло) е основен овозможувач на прецизна контрола на движењето во индустриската автоматизација, роботиката, возилата со нова енергија и паметните домашни апарати. Овој практичен водич ги консолидира клучните сознанија од изборот на архитектура, распоредот на ПХБ, склопувањето и верификацијата, помагајќи им на инженерите и менаџерите на производи да избегнат вообичаени стапици и да обезбедат непречена транзиција од прототип во производство со голем обем.

1. Фаза на дизајнирање: Архитектура и избор на компоненти

1.1 Прилагодени наспроти стандардни решенија

При започнувањето на проектот, проценете дали да присвоите прилагодена PCBA или стандарден модул што не е на полица. Додека приспособената PCBA предизвикува повисоки однапред трошоци за NRE (Неповторливо инженерство), таа овозможува оптимизација за специфични типови мотори - како што се BLDC, степер или серво - и прецизни цели на изведбата (на пр., прецизност на брзина/вртежен момент во рамките на ±0,5%). Прилагодените решенија нудат и супериорна ефикасност на системската интеграција (често надминување на 95%) и долгорочна сигурност при тешки работни услови.

1.2 Основен чипсет и избор на топологија

• Процесор: Силно се препорачува 32-битна MCU со посветена периферна опрема за контрола на моторот (на пример, јадро ARM Cortex-M4) за справување со пресметковно интензивни алгоритми како контрола на теренот (FOC) со одговор во реално време.

• Возач и етапа за напојување:

• За дизајни со висока интеграција, изберете целосно интегрирани IC-и на двигатели BLDC (на пр., серијата TI MCF831xC) кои комбинираат двигатели на портата и напојувачки FET-ови. Ова го поедноставува надворешното коло, но бара внимателно одвојување - најмалку пет критични кондензатори (VM-PGND, CPH-CPL, итн.) мора да се постават на листот со податоци за да се обезбеди стабилна работа.

• За апликации со голема моќност (на пр., >50А), се претпочитаат дискретни MOSFET/IGBT со посветен двигател на портата. Размислете за уреди со широк опсег (SiC или GaN) за да постигнете повисоки фреквенции на префрлување и намалени загуби.

2. Распоред на ПХБ: Уметноста на сузбивање бучава и термички менаџмент

Контролната табла на моторот е инхерентно склоп со мешан сигнал и моќно интензивно. Лошиот распоред е главната причина за дефекти на ЕМС и враќање на теренот.

2.1 Стратегија за поделба и заземјување на кола (критична)

Златно правило: Физички изолирајте го заземјувањето на струја од заземјувањето на сигналот.

• Зонирање: Поделете ја ПХБ на три различни региони:

• Бучна зона: инвертер за напојување, релеи и јамки за погон на портата.

• Дигитална зона: MCU, комуникациски интерфејси (CAN, UART, SPI).

• Аналогна зона: Сензор за струја/напон, влезови на енкодер/резолатор. Чувајте ги високофреквентните PWM траги подалеку од чувствителните аналогни патеки за повратни информации.

• Имплементација на заземјување:

• Прифатете пристап за заземјување со една точка или рамнина со поделена земја.

• Поврзете ги дигиталните и аналогните заземјувања во една точка во близина на референтната игла на ADC.

• Изолирајте го заземјувањето за напојување (бучно) и поврзете го со точката ѕвезда-земјување на системот преку патека со мала импеданса, спречувајќи големи минливи струи да ги оштетат контролните сигнали.

• Препорака за собирање: 4-слојната табла  е идеална кога буџетот дозволува. Користете посебни заземјени слоеви во непосредна близина на страната на примарната компонента за да обезбедите повратни патеки со ниска индуктивност и својствена заштита. За 2-слојни дизајни, употребете обемни поплави на земјата и одржувајте ги трагите на струја што е можно пократки и пошироки.

2.2 Моќни јамки и топлинска дисипација

• Ширина на трага и област на јамка: DC магистралата и трифазните излезни траги мора да бидат кратки и широки за да издржат високи di/dt. Сигналните парови на портата-погонот треба да работат паралелно и блиску до соодветните терминали на изворот на MOSFET за да се минимизира паразитската индуктивност.

• Термички менаџмент: користете термички визби за ефикасно спроведување на топлината од уредите за напојување до внатрешните бакарни рамнини или влошките за ладилникот со долниот слој. Нанесете отвори за маска за лемење (изложени на бакар) на патеки со висока струја за да овозможите помошно прицврстување на ладилникот.

3. Склопување и производство: занемарени, но критични детали

3.1 Отпорност на синџирот на снабдување во планирањето на BOM

Пред финализирањето на BOM (Bill of Materials), направете проценка на ризикот од набавка за долгорочни ставки како што се MCU и комуникациски примопредаватели. Онаму каде што е можно, резервирајте алтернативни отпечатоци компатибилни со пиновите во распоредот за да избегнете запирања на производството предизвикани од прекини на добавувачите од еден извор.

3.2 Чистота на прицврстувањето на завртките (чест, но игнориран режим на дефект)

За време на склопувањето на PCBA на контролерот на моторот, металните остатоци што се носат со завртки се скриен убиец што предизвикува кратки споеви и деградација на изолацијата.

• Ризик: Металните честички од вибрирачките фидери за завртки може да паднат на IC иглички со висока густина или помеѓу соседните траги, што ќе доведе до прекини дефекти или непосредни кратки споеви при вклучувањето.

• Контрамерки:

• Заменете ги традиционалните хранилки со вибрациони чинии со хранилки од типот чекор за да го минимизирате создавањето на честички предизвикано од триење.

• Воведете станица за отстранување прашина со вакуум веднаш пред чекорот за прицврстување.

• Користете паметни електрични шрафцигери со следење на вртежниот момент и аголот во реално време за да спречите недоволно вртење (лебдење) или соголување на конецот.

4. Тестирање и валидација: Надвор од „Дали се врти?

1. Функционален тест (FCT): Во услови на оптоварување, проверете го времето на одговор на заштитата од прекумерна струја и прекумерна температура - на пр., осигурете се дека исклучувањето на возачот се активира за <10 µs. Исто така, потврдете ја логиката за намалување на динамичката моќност при падови на напонот.

2. Предусогласеност со електромагнетна компатибилност (EMC): Спроведените и зрачените емисии (CE/RE) се вообичаени точки на болка. Ако се појават неуспеси, прво проверете дали на влезот за напојување се поставени правилно оценети TVS диоди и пригушувач со вообичаен режим и оптимизирајте ја брзината на префрлување на PWM со прилагодување на отпорниците на портата.

3. Долгорочна доверливост: Изведете тестови за термички циклус и континуирано работење за да го потврдите интегритетот на спојката за лемење и намалувањето на компонентите при максимални амбиентални температури.

Дизајнирање на сигуренКонтрола на моторот PCBAе фундаментално триаголен компромис меѓу електричните перформанси, термодинамиката и електромагнетната компатибилност. Секоја одлука - од преградување на проѕирното коло и дисциплинирана заземјување, до ригорозна контрола на чистотата на склопот - ја одредува долгорочната стабилност на производот во предизвикувачки индустриски средини. Со имплементирање на стратегиите наведени во ова упатство, можете значително да ги намалите стапките на дефекти, да ги скратите циклусите на развој и да ја подобрите целокупната робусност на вашиот систем за контрола на моторот.
