Совладување на PCBA на конзолата за игри: Целосно инженерско истражување

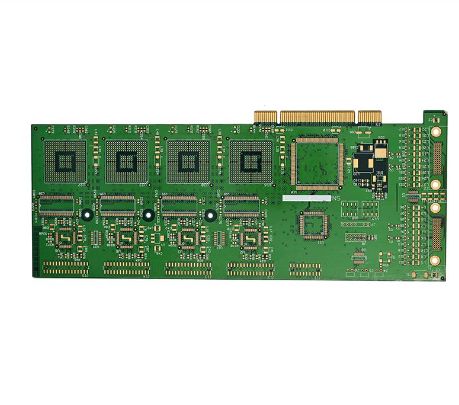

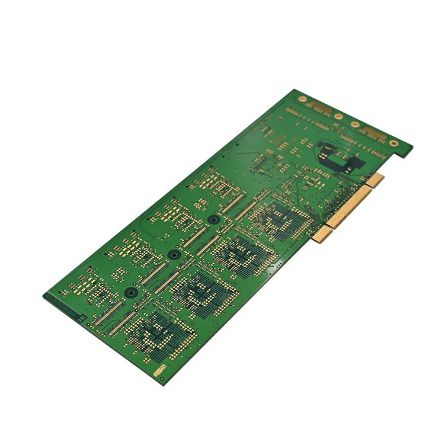

PCBA (Склопување на плочата за печатено коло) на конзолата за игри е нејзиното „срце“ – го носи процесорот, меморијата, драјверите за дисплејот и сите периферни интерфејси. Без разлика дали градите ретро рачен или модерен пренослив уред за игри, овој водич ве води низ целиот процес.

Прво планирање: Дефинирајте ја вашата конзола за игри

Инвестирањето време во планирањето пред да земете рачка за лемење ќе ве спаси од многу главоболки по патот.

1. Дефинирајте ги вашите цели и основни спецификации

Размислете јасно каков вид на конзола за игри сакате да изградите:

• Ретро стил: работи 8-битни или 16-битни емулирани игри, барања со ниски перформанси, одлични за почетници. Типичен пример е уред компатибилен со Arduboy кој користи ATmega32u4 од 16 MHz кој управува со OLED екран од 128×64.

• Модерен стил: работи на Linux, емулира PSP или системи на повисоко ниво. Ова бара помоќно јадро - на пример, Raspberry Pi 3B+ со 7-инчен IPS дисплеј, плус посветени табли за копчиња за управување со енергија и проширување.

2. Изберете ги основните компоненти

Еве типична сметка за материјали за аконзола за игри PCBA:

Професионален совет: Секогаш проверувајте ги напонските и логичките нивоа (3,3V наспроти 5V) на сите компоненти за да се осигурате дека тие можат правилно да комуницираат.

Дизајн на кола и прототип

Откако ќе се заврши планирањето, се префрлате на сржта на развојот на PCBA - дизајн и производство.

1. Шематски и распоред на ПХБ

Користете ја алатката EDA (KiCad, Altium Designer, EAGLE) за да го завршите следново:

• Нацртајте ја шемата: Поврзете ги правилно процесорот, дисплејот, копчињата, складирањето и IC пиновите за управување со енергија.

• Распоред на ПХБ: поставете го главниот процесор блиску до конекторот на екранот за да ги скратите патеките на сигналот со голема брзина. Направете пошироки траги од струја и заземјување и користете цврста рамнина за заземјување за да ги намалите електромагнетните пречки (EMI).

• Изврши DRC: Изврши проверки на правила за дизајн за да се осигура дека ширината и празнините на трагите ги исполнуваат можностите на вашиот производител.

2. Прототипирање и подготовка на BOM

Извезете ги Гербер-датотеките и испратете ги во фабрика за PCB за прототипови. Во меѓувреме, започнете со набавка на компоненти. Имајте предвид дека специјалните ИЦ и конектори може да имаат време на довод од 12-24 недели, затоа планирајте однапред.

 Собрание на PCBA - Лемење и монтажа

Откако ќе ја примите голата ПХБ, време е за лемење и составување. Изберете го методот што одговара на вашето ниво на вештина.

1. SMT лемење на компонентите (површинска монтажа)

За мали SMD делови, како што се отпорници и кондензатори, професионалниот процес користи лемење со чепкање и место + повторно проток. Во сценарио „Направи сам“, можете:

• Рачно лемење: Користете пинцети за да го поставите делот, загрејте ја подлогата и иглата со врвот од железото и внесете ја жица за лемење.

• Повторно проток: Нанесете паста за лемење на влошки, ставете ги компонентите и загрејте ја ПХБ на рингла додека пастата не се стопи (~190°C).

2. THT лемење на компонентите (преку дупка)

Копчиња, држачи за батерии, заглавија на пиновите и слични делови се вметнуваат од горната страна и се лемеат на долната страна.

Совети за лемење:

• Залемете ги прво пократките компоненти (отпорници, кондензатори), потоа повисоките (заглавија, приклучоци).

• Поставете ја температурата на железото на ~300°C и држете го секој спој загреан под 5 секунди за да избегнете оштетување на делот или подлогата.

• Обрнете големо внимание на поларитетот за LED диоди, електролитски кондензатори и кабли за батерии (црвено = позитивно, црно = негативно).

Фирмвер и софтвер

Со склопен хардвер, вашата конзола е само „тело“ - потребен е фирмвер за да оживее.

1. Поставете ја околината за развој: инсталирајте Arduino IDE, Raspberry Pi OS или еквивалентни синџири со алатки за вашиот избран процесор. За проект базиран на Arduino Pro Micro, инсталирајте ја библиотеката Arduboy2.

2. Напишете/флеширајте го фирмверот: фирмверот се справува со иницијализација на хардверот, ги чита влезовите на копчињата, го придвижува екранот и ја извршува логиката на играта. Почетниците треба да започнат со проекти со отворен код (како библиотеките за игри Arduboy) за да научат како да пренесуваат игри.

3. Вчитај игри: за конзоли со поддршка за microSD, поставете ги ROM-датотеките за игри на картичката; фирмверот ги чита и ги извршува од таму.

Тестирање и верификација

Ова е чекор за обезбедување квалитет - никогаш не го прескокнувајте.

1. Инспекција пред напојување: Користете мултиметар за да проверите дали има шорцеви помеѓу напојувањето и заземјувањето. Двојно проверете го поларитетот и ориентацијата на сите делови.

2. Тест за вклучување: Прво, напојувајте без вметната главната IC, проверете дали секоја шина за напојување (на пр., 3,3V, 5V) излегува правилно. Потоа инсталирајте го процесорот и тестирајте ја основната функционалност.

3. Функционален тест: Тестирајте ги влезовите на копчињата, излезот на екранот, звукот и полнењето еден по еден. Користете код за тестирање што се врти низ секоја функција за да потврдите дека секоја линија работи.

4. Тест за игра: Водете игра непрекинато 15–30 минути. Следете ја стабилноста на екранот, реагирањето на копчињата и целокупното зголемување на температурата.

Напредни совети и вообичаени стапици

• Термички дизајн: Јадрата со високи перформанси (на пр. Raspberry Pi) генерираат значителна топлина - ги земаат предвид ладилниците или отворите за вентилација и во распоредот на ПХБ и во дизајнот на куќиштето.

• EMI (Електромагнетни пречки): За дигитални сигнали со голема брзина, користете диференцијални парови и опкружете ги со траги од земјата за да го намалите шумот.

• DFM (Design for Manufacturability): Ако планирате производство во мали серии, консултирајте се со вашиот PCBA fab рано во фазата на дизајнирање за да се осигурате дека вашиот распоред одговара на нивните производствени способности.
