Како се развива развојот на Dash Cam PCBA: од избор на чипови до масовно производство

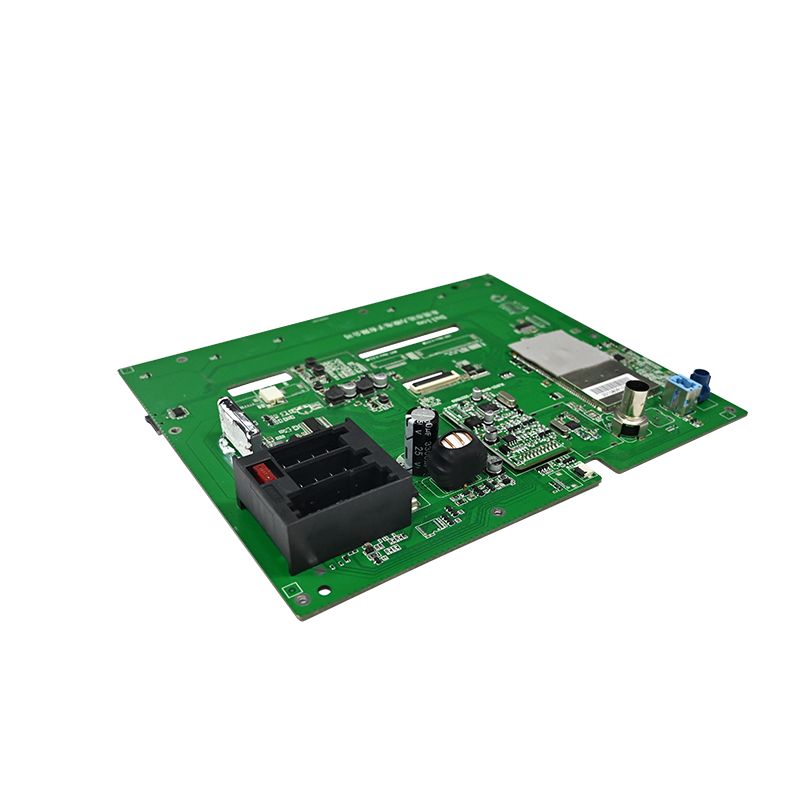

Во неговото јадро, цртичката камера не се дефинира според неговите леќи или куќиште, туку според неговитеPCBA(Склопување на плочата за печатено коло). Добијте го чипсетот правилно и таблата стабилна, и веќе сте добиле половина од битката. Цртајќи од искуството во реалниот свет во индустријата, тука е директен водич кој го опфаќа изборот на чипсет, дизајнот на кола, производството и тестирањето.

1. Избор на чипсет: Прво изберете „Мозок“, а потоа изградете го околу него

Главниот процесор е срцето на PCBA. Откако ќе се реши ова, остатокот од колото, трошоците и плафонот за изведба во голема мера се поставени. Во моментов, главните опции имаат свои силни страни:

• Ambarella: Познат по супериорната обработка на слики, одличен квалитет на сликата и висока ефикасност на кодирање. Идеален за врвни 4K цртички камери, но развојот е сложен, а трошоците за BOM се повисоки.

• Novatek: Лидер на пазарот во однос на обемот. Нуди одлична вредност за парите, со опции кои се движат од почетно до највисоко ниво (поддршка 4K, HDR). Често е врвен избор за масовно произведени производи.

• Други (Hisilicon, Allwinner итн.): Се користи на одредени пазари или производи чувствителни на трошоци.

Не гледајте само на резолуцијата. Проценете ги вашите вистински потреби: Дали поддржува двојно снимање пред и назад? Како се перформансите при слаба осветленост? Дали ви требаат карактеристики ADAS или AI? Тие ја одредуваат потребната компјутерска моќ и можностите на ISP (Image Signal Processor).

Откако ќе се избере главниот процесор, обрнете внимание на овие клучни периферни уреди:

• Управување со енергија: Автомобилската моќност е познат како бучна (9V–16V со минливи шила). Мора да користите конвертор со широк влезен напон DC-DC со заштита од пренапон, прекумерна струја и обратен поларитет. Ако е потребен режим на паркирање, додадете коло за откривање/заштита на низок напон за да спречите празнење на батеријата на автомобилот.

• Сензор за слика: Sony IMX серијата (на пример, IMX335) е вообичаен избор. Осигурете се дека интерфејсот MIPI CSI добро се совпаѓа со главниот процесор.

• Складирање: користете eMMC за складирање на фирмверот и отвор за TF картичка за складирање видео. Слот за картичка мора да има ESD заштита.

2. Основи на дизајнот на кола: анти-пречки и термички менаџмент се клучни предизвици

Камерите со цртичка седат на шофершајбната, се печат на летно сонце и смрзнуваат во зима, сето тоа издржувајќи ги постојаните вибрации. Ова бара исклучително висока стабилност и сигурност од PCBA. Две критични прашања мора да се решат во фазата на дизајнирање:

2.1 Термичко управување (дисипација на топлина)

За време на снимањето на 4K видео, процесорот и сензорот создаваат значителна топлина во затворено куќиште. Лошото термичко управување доведува до падови на системот, артефакти на сликата и забрзано стареење на компонентите. Ефективните решенија вклучуваат:

Голем бакар се истура под главниот процесор, со густи термички отвори што се поврзуваат со внатрешните и долните бакарни слоеви за да се шири топлината.
Стратегиско поставување на компоненти за рамномерно распределување на изворите на топлина и избегнување на локализирани жаришта.
Дизајнирање на PCBA за користење на металното куќиште или наменските распрскувачи на топлина за пасивно ладење.

2.2 Интегритет на сигналот и EMI/EMC

Сигналите со голема брзина (MIPI, DDR) и RF сигналите (Wi-Fi, GPS) се преполни на мала табла. Без внимателен дизајн, пречките предизвикуваат шум на сликата, опаѓање на рамката или губење на сигналот.

Контрола на импеданса: Пресметајте и строго контролирајте ја диференцијалната импеданса од 100 Ω за MIPI, USB и други диференцијални парови со голема брзина и импеданса со еден крај 50 Ω за други критични траги.
Усогласување на должината: диференцијалните парови и групите на податоци DDR мора да имаат строго усогласување на должината (во рок од ±10 милји) за да се обезбеди соодветно време.
Заштитно следење: насочувајте ги трагите од земјата заедно со критичните сигнали (часовник, I2C, аудио, видео) и додајте виси за шиење за изолација.
Склопување слоеви: користете 4-слојна или 6-слојна ПХБ со цврста рамнина за заземјување и рамнина со цврста моќност. Насочете ги сигналите со голема брзина на внатрешните слоеви за да ги користите авионите како заштита.

Дополнително, секогаш поставувајте ТВ-диоди на влезните конектори за заштита од ESD, додавајте феритни зрна и кондензатори на влезот за напојување за филтрирање и користете одделување во една точка помеѓу аналогните и дигиталните рамнини за заземјување. Ова се едноставни, но многу ефективни техники.

3. Производство и контрола на квалитетот: портите пред масовното производство

Добриот дизајн е само половина од приказната. За да се испорача доверлив PCBA, не може да се преговара за темелни процеси на производство и тестирање.

• SMT собрание и AOI инспекција: угледните фабрики користат 3D SPI за да го проверат квалитетот на пастата за лемење, машините за собирање и поставување со голема брзина за компонентите BGA и 0402 и AOI (Автоматска оптичка проверка) за откривање на дефекти при лемење (премостување, ладни споеви, компоненти што недостасуваат).

• FCT (Тест на функционално коло): Симулирајте ја вистинската операција на цртичка камера со вклучување на PCBA и тестирање на секоја функција: снимање, аудио, стекнување GPS сигнал, одговор на копчињата и излез на екранот.

• Тест за согорување (тест за стареење): Работете ја PCBA континуирано неколку до десетици часа во комора со висока температура и висока влажност. Ова ги изложува скриените дефекти (како наизменичните спојки за лемење или термички нестабилните компоненти) и е критичен чекор за обезбедување долгорочна сигурност.

Градење на сигуренцртичка камера PCBAе систематски инженерски напор. Тоа е чин на балансирање - наоѓање на слатка точка помеѓу перформансите, трошоците, физичката големина, термичката дисипација и долгорочната сигурност. Со однапред разгледување на овие практични размислувања, можете да избегнете многу вообичаени стапици и да го насочите вашиот пат до успешно лансирање на производ.
