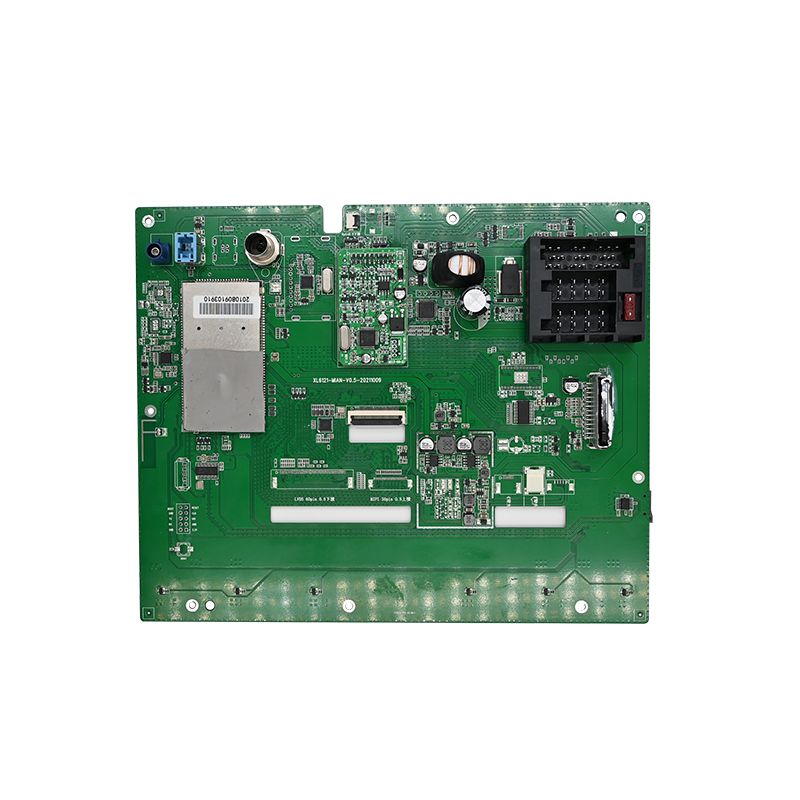

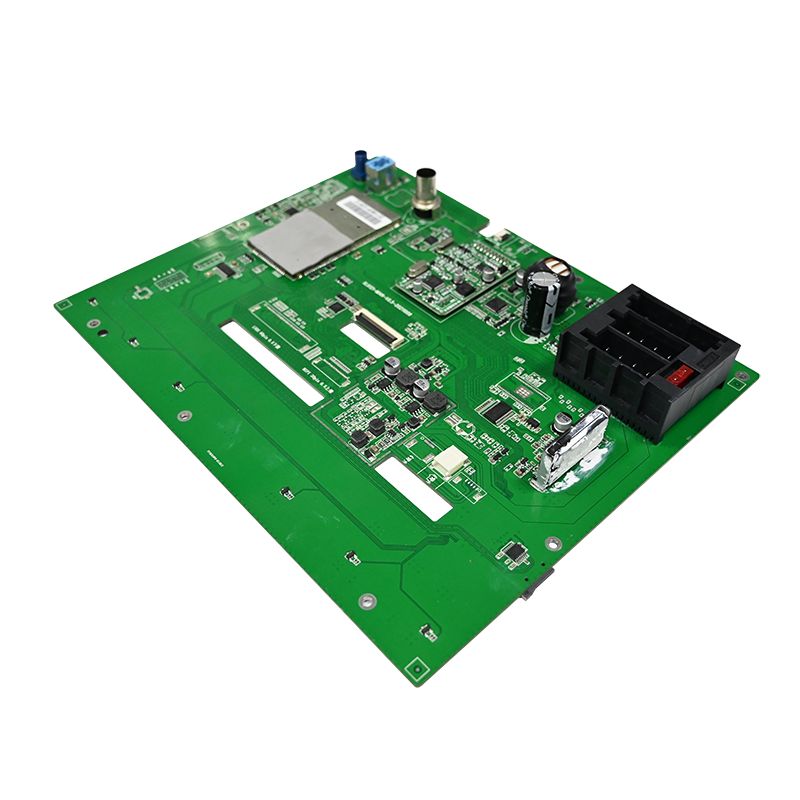

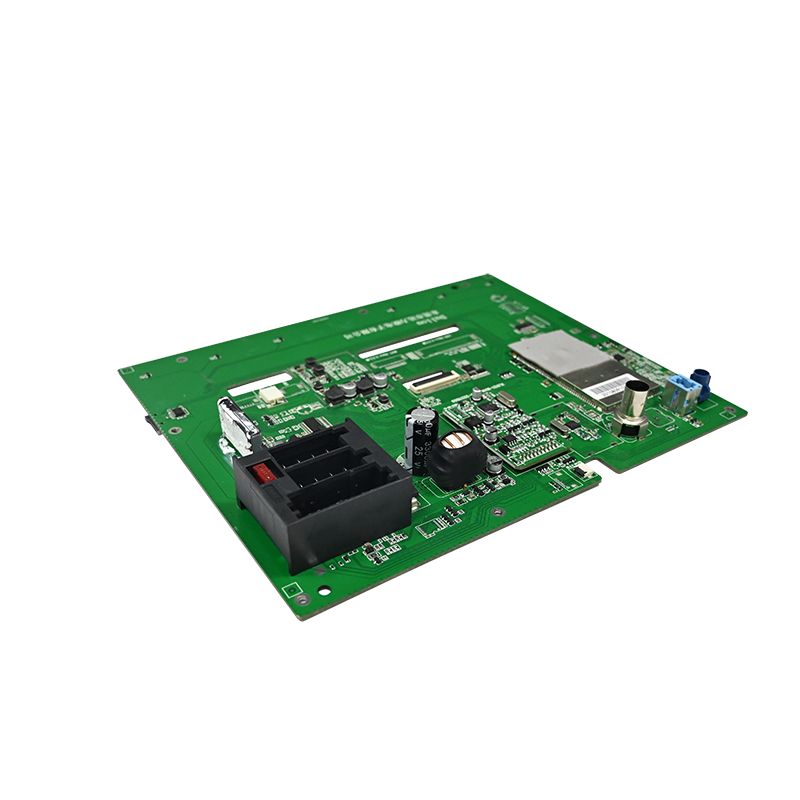

Dash Cam PCBA

Основни спецификации за квалитет за Dash Cam PCBA

Дефинирајте ги овие параметри пред да набавите компоненти. Секоја одлука произлегува од барањата за топлинска енергија и вибрации.

Оперативна средина за автомобилска употреба

Буџет за термичко управување

Критично: Намалете ги сите електролитски кондензатори до 50% напон на 105°C. Капачето од 6,3V на шина од 5V откажува во рок од 6 месеци.

Избор на компоненти за висококвалитетна цртичка камера PCBA

Добриот квалитет започнува со делови од автомобилска класа. Компонентите од типот на потрошувачите предизвикуваат дефекти на теренот.

Склопување на сензор за слика и објектив

Избегнувајте сензори за ролетни без глобално ресетирање. Брзото движење создава искривување што ги прави плочите нечитливи.

Архитектура на процесор и меморија

Правило за доверливост: Користете посебен LDO за референтниот напон на DDR меморијата (VREF). Поврзувањето со VDD преку разделувач на отпорот предизвикува превртување на битови над 70°C.

Ланец за напојување (најкритичен)

Цртичка камера PCBA не успева овде повеќе од каде било на друго место.

Инјектирајте бранување од 200 mVpp на 100 kHz на влез од 12V. Видеото не треба да прикажува хоризонтални шипки.

Распоред на PCBA за интегритет на сигналот и ширење на топлина

Распоредот одредува дали цртичка камера PCBA сигурно снима или се блокира во сообраќајот.

Препорака за стек слоеви (минимум 6-слоеви)

Критични правила за рутирање

DDR3L траги – 50Ω ±10% импеданса, група 8 траги во должина од 0,5 mm
MIPI CSI (сензор на SoC) – диференцијални парови, несовпаѓање на должина < 0,2 mm
Слот за SD-картичка – серија отпорници од 22Ω во близина на SoC за контрола на надминување
Кристал (27 MHz) – заштитниот прстен со заземјени виси, без електрична рамнина одоздола

Контроли на производствениот процес за конзистентност

Висококвалитетната цртичка камера PCBA бара статистичка контрола на процесот (SPC) на секоја линија.

Паста за лемење и Reflow

Оптичка и рендгенска инспекција

AOI (автоматски оптички) - го проверува поларитетот на компонентите, мостовите за лемење, подигнатите кабли
AXI (X-ray) – задолжително за BGA пакети (SoC и DRAM). Сооднос на празнини под топката < 25%
ИКТ (тест во коло) – ги потврдува шините за напојување, часовниците и ресетирањето на сигналите пред да трепка фирмверот

Тестови за валидација пред масовно производство

Секој дизајн на PCBA со цртичка камера мора да ги помине овие шест тестови.

ЧПП – вообичаени прашања за квалитетот на Dash Cam PCBA

П1: Зошто многу дизајни на PCBA со цртичка камера не успеваат по 6 месеци режим на паркирање?
О: Примарниот дефект е деградација на суперкондензаторот или батеријата од континуирано полнење при висока топлина. Режимот за паркирање ја одржува активна PCBA-та со цртичка камера 12+ часа дневно при температури на шофершајбната од 60–80°C. Се случуваат три специфични неуспеси:
1. Зголемување на ESR на суперкондензаторот – Стандардните капачиња од 2,7V/10F го зголемуваат еквивалентниот сериски отпор од 50 mΩ на над 1Ω по 2000 часа на 70°C. Ова го спречува испуштањето на конечната датотека кога палењето ќе се исклучи. Користете автомобилски супер капи оценети на 85°C со почетна ESR < 30 mΩ.
2.ЛДО термичко исклучување – 3,3V LDO напојува детекција на движење додека е паркиран. Без наменски конвертор на бак (90% ефикасен наспроти 60% за LDO), температурата на спојката надминува 125°C. Префрлете се на синхрони пари со распространет спектар.
3.РТЦ истекување на батеријата – Резервните батерии со монети (CR1220) испуштаат електролит над 80°C, кородирајќи ги трагите во близина. Заменете го со суперкондензатор од 0,1 F за резервна копија на RTC - нема ризик од истекување.
Секогаш проверувајте го режимот на паркирање со термална камера по 4 часа во рерна на 50°C.

П2: Како поставувањето на PCBA компонентата влијае на квалитетот на ноќното видео во цртичка камери?
О: Поставувањето на компонентите влијае на спојувањето на електричната бучава во аналогните линии за напојување и часовникот на сензорот за слика. Три правила за поставување директно влијаат на ноќните снимки:
Продолжете со префрлување на регулаторите на 30 mm подалеку од сензорот – Бранот од 2 MHz од DC-DC конверторот се спојува во аналогната шина на сензорот од 2,8 V ако трагите се движат паралелно. Мерете со спектрален анализатор – секој поттик над -85 dBV на фреквенцијата на часовникот на пиксели создава вертикални појаси при слаба осветленост.
Одделни дигитални I/O од MIPI ленти – линиите за податоци на SD-картичката (хармоници до 200 MHz) зрачат во диференцијалниот MIPI часовник кога се насочуваат на соседните слоеви. Додадете заземјена ограда помеѓу регионите SDIO и MIPI.
Поставете ги капачињата за одвојување на растојание од 1 mm од сензорот – Керамичкото капаче од 4,7 µF на секоја игла за напојување апсорбира бучава со висока фреквенција. Капаците подалеку од 2 mm ја зголемуваат бучавата за 15 dB, видливи како хоризонтални ленти во сенки.
Добро поставената цртичка камера PCBA произведува чисто ноќно видео каде регистарските таблички се читаат со 5 лукс. Лошиот распоред додава артефакти кои не успеваат да ги прегледаат форензичарите.

П3: Може ли да ја користам истата цртичка PCBA за предни и задни камери?
О: Не, поради три хардверски разлики што не може да се решат само со фирмверот:
Растојание на фокус на објективот – Предните камери бараат бесконечно фокусирање (3 метри до хоризонтот). На задните камери им треба близок фокус (0,5 метри до браникот) за хечбек ентериер. Висината на цевката на објективот се разликува за 1,2 mm. Вообичаена PCBA со прилагодлив држач за леќи чини повеќе од два наменски дизајни.
Ориентација на сензорот за слика – Предните камери се поставени исправено. Задните камери често се монтираат наопаку (насловна до стакло). Сензорот чита пиксели од врвот до дното. Со дигитално превртување на сликата се додава латентност од 1 кадар (33 ms со 30 fps), што предизвикува неусогласеност на синхронизацијата во снимките со два канали. Хардверското превртување преку регистарот бара различни датотеки за конфигурација на сензорот.
Термичка средина – Задното ветробранско стакло добива 30% помалку сончево оптоварување од предното. Предно оптимизирана PCBA со агресивно пригушување на моќноста никогаш нема да вклучи ладење на задниот дел, што ќе доведе до несовпаѓање на стареењето на кондензаторот. Две години од работењето ќе покажат откажување на предната единица пред задниот дел.
Наместо тоа, дизајнирајте заедничка матична плоча со две мезанински сензорски плочи. Основната цртичка камера PCBA го задржува процесорот и напојувањето. Секоја табла со сензор има свој држач за објектив, иглички за ориентација и дебелина на термичката подлога. Овој пристап ги намалува вкупните SKU додека го зачувува квалитетот на сликата.

Цели на производствениот принос за добар квалитет

Добар квалитет на цртичка камера PCBA преживува тригодишни дневни температурни промени, вибрации и минливи напон. Дизајнирајте со автомобилска мерење, валидирајте со термичка слика и ревидирајте го секое производство. Овој пристап обезбедува цртичка камери кои го доловуваат моментот што е важен.
