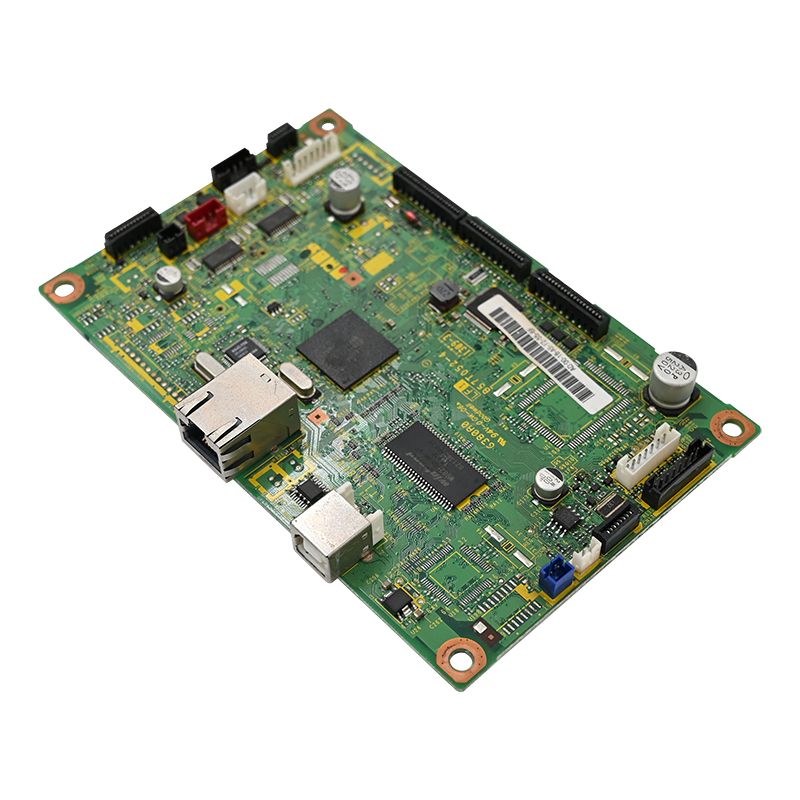

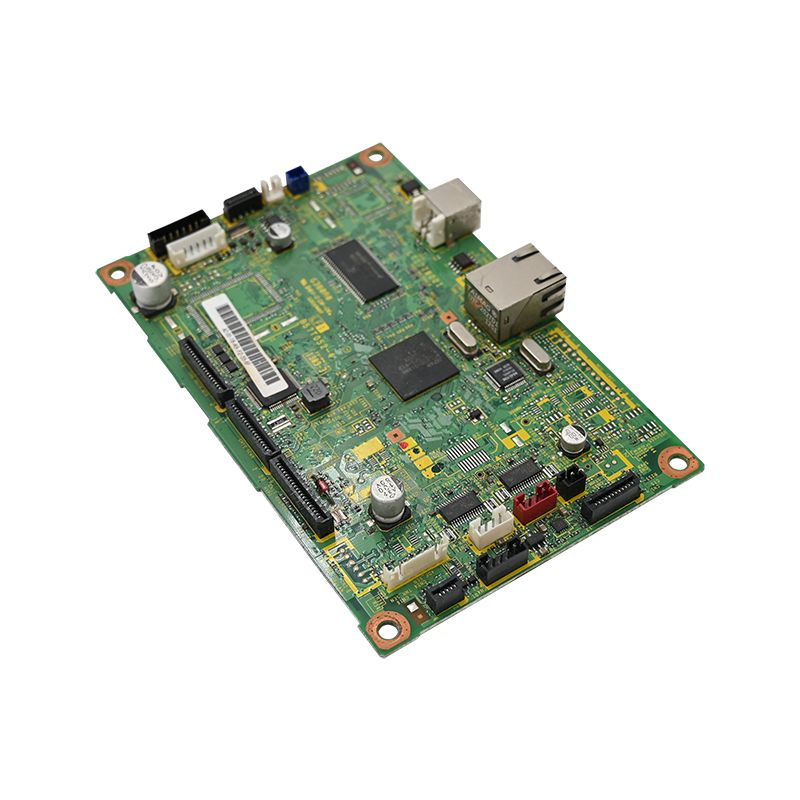

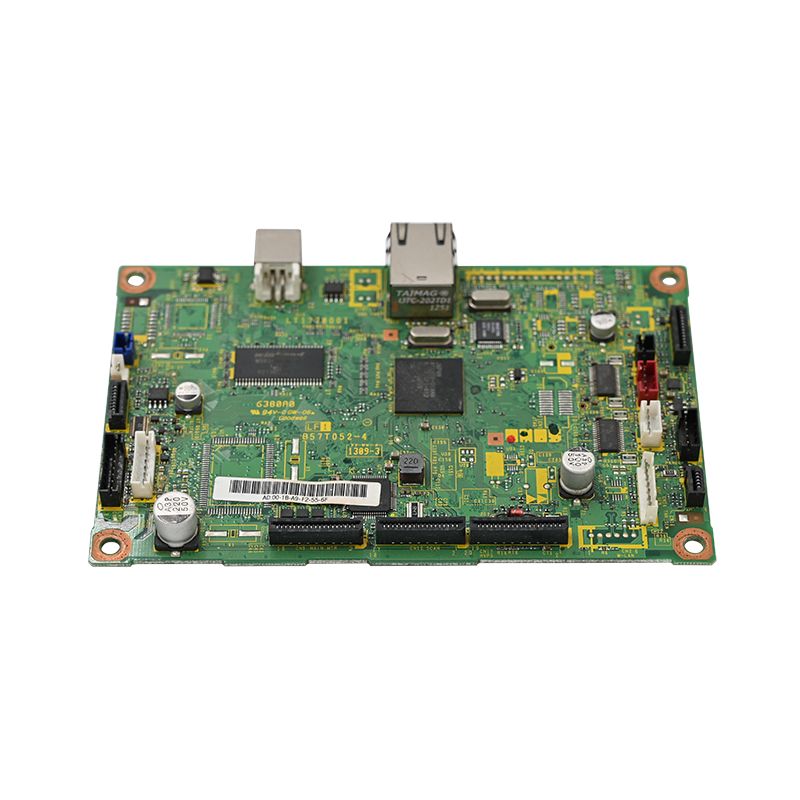

Обд скенер PCBA

Како што возилата стануваат се повеќе компјутеризирани, побарувачката за високопрецизни, издржливи скенери OBD2 (Дијагностика на одборот) продолжува да расте. Во Unixplore Electronics, обезбедуваме сеопфатна услуга за производство на PCBA за скенер OBD2 — од распоред на PCB и извори на компоненти до склопување, тестирање и конформално обложување.

Со повеќе од една деценија искуство во автомобилскиот сектор за електроника, нашите решенија за PCBA за скенери OBD2 се дизајнирани да ги издржат суровите опкружувања на продавниците за поправка на автомобили и местата за мотори.

Зошто да изберете Unixplore за вашиот OBD2 скенер PCBA?

• Квалитет на автомобилска класа: Нашите плочи се изградени со компоненти оценети за -40°C до +105°C, што обезбедува работа при екстремни температури на аспираторот.
• Производство со клуч на рака: Нудиме услуга со едно застанување, вклучувајќи склопување SMT, функционално тестирање и градење кутии.
• Фокус на доверливост: Функциите вклучуваат 4-слоен дизајн на ПХБ за интегритет на сигналот, конформален слој за заштита од корозија и ригорозно тестирање во коло (ИКТ).
• Сертифицирана извонредност: Нашиот објект е сертифициран со ISO 9001:2015 и е во согласност со стандардите IPC-610E.

Основни спецификации на нашиот PCBA скенер OBD2

Нашите професионални скенери OBD2 се дизајнирани со параметри кои не се преговараат за да се обезбеди компатибилност со тековните возила од 1996 година (и бензин и дизел).

Препорачани извори на BOM и компоненти

Ние користиме само премиум компоненти кои се набавени од овластени дистрибутери за да гарантираме долговечност и перформанси.

• Примопредаватели: CAN примопредавател од автомобилска класа + примопредавател усогласен со ISO9141/KWP2000 за робусна комуникација со автобус.

• Заштита: Диодна низа со минливи напонски потиснување за заштита од отпад.

• Поврзување: 16-пински OBD2 машки конектор, позлатен со брава за заклучување (спречува оксидација на контактот и обезбедува долготрајна сигурност во текот на честите циклуси на приклучокот).

• Регулатор на напон: 5V/400mA регулатор за ниско испуштање од автомобилска класа обезбедува стабилно напојување.

Нашиот производствен процес: Квалитет без компромис

Следиме строг производствен тек за да ги минимизираме дефектите на теренот и враќањето на гаранцијата.

1. Распоред на ПХБ и интегритет на сигналот

• Заземјување со ѕвезда: Аналогната и дигиталната основа се одвојуваат и се спојуваат само во една точка во близина на напојувањето за да се намали шумот.

• Контрола на импеданса: CAN_H/CAN_L трагите се паралелни и усогласени по должина (120Ω ±10% диференцијална импеданса).

• Поставување на ESD: Заштитните компоненти се поставени на 5 mm од иглите на конекторот OBD2 за оптимална безбедност.

2. Склопување и лемење

• Лемење без олово: Употреба на лемење SAC305 за усогласеност со RoHS.

• Конектори со дупка: Назначени за 16-пински OBD2 конектор за да се спречи пукање по повторени циклуси на приклучоци.

• Конформален слој: Акрилен или силиконски слој се нанесува за заштита од влажност и хемиски капки.

3. Тестирање во коло (ИКТ) и калибрација

Секој OBD2 скенер PCBA мора да помине ригорозен протокол пред испораката:

• Тест за континуитет: проверува дали има шорцеви на сите 16 пинови.

• Тест за ракување: се движи низ CAN, KWP, J1850 со помош на програмабилен симулатор за возило.

• Тековна проверка на влечење: Потврдено е дека е <70 mA кога е во мирување (палењето е исклучено) за да се спречи празнење на батеријата на автомобилот.

Вообичаени начини на неуспех и наша превенција

Услуги со додадена вредност: Bluetooth/WiFi интеграција

Додавањето безжично поврзување на скенерите OBD2 често води до предизвици за EMC. Имаме инженерска експертиза за успешно интегрирање на Bluetooth/WiFi додека ги поминуваме стандардите за EMC за автомобили (на пример, CISPR 25).

Физичка изолација: Безжичниот дел е изолиран од трагите CAN за да се минимизираат пречките.
Одделно напојување: Посветен регулатор на напон за безжичниот модул за да се спречи спојување на бучава.
Феритни мониста и пригушници во обичен режим: Се користат на влезови за напојување и линии CAN за да се потиснат емисиите и да се обезбеди интегритет на сигналот.

За Unixplore Electronics

• Основана во 2011 година, Unixplore Electronics Co., Ltd. е водечки снабдувач на едношалтерски услуги за електронско производство со договор со клуч на рака.

• Фабрички капацитет: Фабрика од над 3.000 квадратни метри со 6 SMT линии и 4 DIP линии.

• Годишен излез: над 1.500.000 парчиња PCBA и 150.000 комплети готови производи.

• Глобален досег: Извезуваме во Северна Америка, Европа и Океанија.

Подготвени сте да го стартувате вашиот проект за скенер OBD2?

• Без минимална количина на нарачка (БЕЗ MOQ)
• Бесплатна техничка консултација и преглед на ДФМ
• Прототип на испорака за само 72 часа

Не дозволувајте вашите автомобилски дијагностички производи да останат заглавени во фазата на планот. Со повеќе од една деценија искуство во производството на PCBA за автомобилска електроника, Unixplore ви помага брзо да ги трансформирате вашите дизајни во производи со висок квалитет, подготвени за масовно производство.
