Како производството на PCBA на контролорот на температурата ја одредува топлинската стабилност во критичните апликации?

1. Зошто термичката стабилност е производствен исход

Температурниот контролер често се проценува според точноста на неговата зададена точка на листот со податоци, но однесувањето на теренот се регулира со физички променливи кои се воведуваат за време на склопувањето. Празнините за лемење ја зголемуваат топлинската отпорност. Контаминацијата создава патеки за истекување кои ги поместуваат аналогните читања. Дистрибуцијата на бакар во близина на сензорот може да ја претвори самата плоча во распрскувач на топлина. Секој од овие услови е производствен потпис, а не софтверски проблем.

Разликата помеѓу контролорот што држи ±0,5 °C и оној што се движи за неколку степени често се следи во дисциплината на процесот. Студијата за прецизните термални контролни табли покажува дека трагите на моќност што носат неколку ампери мора да бидат со големина со доволно бакар и да се чуваат физички одвоени од патеката за враќање на сензорот; инаку, локализираното загревање и IR падот го оштетуваат мерењето пред сигналот да стигне до ADC. На ист начин, прекините на термичкото олеснување, тесните траги на сензорот и намерното растојание од компонентите со висока струја создаваат „термички искрена“ зона околу сензорниот елемент, така што тој реагира на температурата на системот наместо на внатрешниот проток на топлина на плочата.

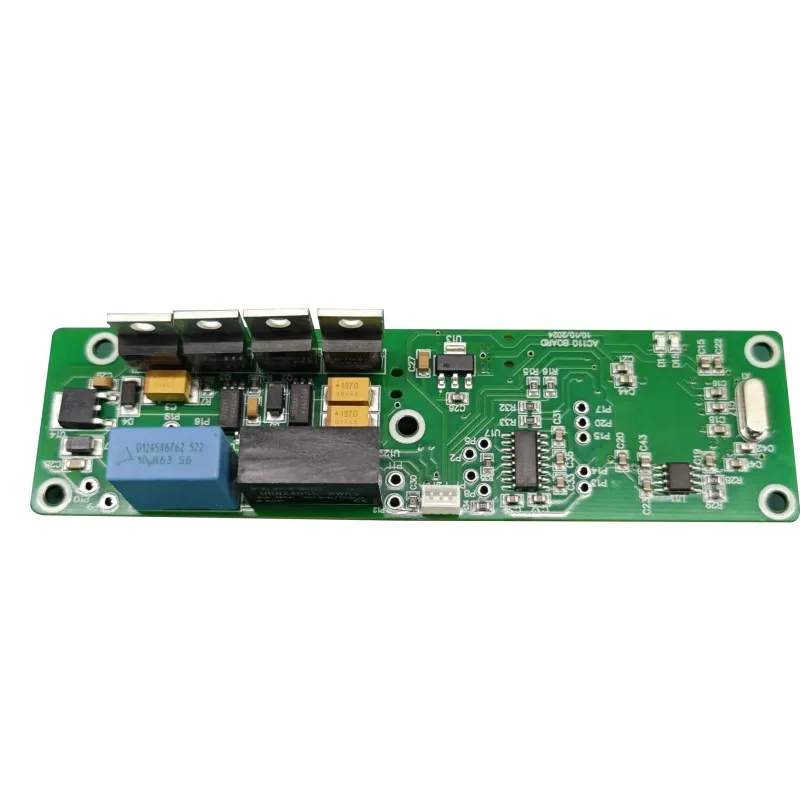

Ова е причината зошто фразатаТемпературен контролер PCBAопишува повеќе од населена табла. Тој опишува контролиран термички систем чиј синџир за мерење, енергетска фаза и заштитно коло се ко-дизајнирани и заеднички произведени. Кога процесот на склопување е нестабилен, контролната јамка е принудена да го компензира физичкиот шум што не може да го види.

2. Сензорски интерфејс: Првата линија на одбрана

2.1 Тип на сензор и неговите производни импликации

NTC термисторите, PT100/PT1000 RTDs и термопаровите наметнуваат различни ограничувања на предниот дел на PCB. NTC сензорите обезбедуваат висока чувствителност во тесни појаси, но бараат линеаризација бидејќи нивната крива отпор-температура е експоненцијална. RTDs нудат полинеарен одговор во широк опсег, но нивната патека на сигнал со низок отпор е почувствителна на отпорност во трага и напрегање предизвикано од лемење. Термопаровите обезбедуваат најширок опсег, но најниска точност, често во опсег од неколку степени, и зависат од компензацијата на ладното спојување што мора да биде електрично стабилно.

Предниот дел на сензорот не е само аналоген влез; тоа е мерен јазол со висока импеданса кој мора да го отфрли шумот од заеднички режим додека зачувува мал диференцијален сигнал. Типичните комерцијални контролери го илустрираат ширењето: влезот NTC може да биде оценет на ±0,6 °C, каналот PT100 на ±0,7 °C и термоспој од тип J на ​​±3 °C. Овие бројки се спецификации на ниво на сензор, а не гаранции на ниво на систем. Процесот на склопување или ја зачувува таа точност или ја еродира поради лошо заземјување, термички градиенти и несоодветен пристап за калибрација.

2.2 Изолација на распоред и пристап до калибрација

Трагата на сензорот што се протега покрај двигателот на релето или преклопниот јазол на MOSFET ќе го спои шумот во мерењето. Заземјувачката рамнина која е прекината под аналогниот преден крај ќе ги принуди повратните струи низ заедничкиот бакар, создавајќи поместувања кои се разликуваат во зависност од оптоварувањето. За време на прегледот дизајн за производство, овие проблеми треба да се означат пред да се ослободи алатот. Инженерскиот преглед мора да ја процени термичката спојка, поставувањето на компонентите за изолација на сензорот и интегритетот на рамнината на моќност/земјување за чисто аналогно сензорирање и стабилно PWM префрлување.

Калибрацијата е последниот мост помеѓу сензорот и физичкото куќиште. Ниту еден сензор не е совршено прилагоден на одредена ПХБ, куќиште и оџак за склопување. Еднократната калибрација во контролирана топлинска комора применува корективно поместување, но плочата мора да биде дизајнирана со тест пристап и куки на фирмверот што ја прават оваа калибрација повторлива. Ако PCBA е склопен со неконзистентен волумен на лемење или контаминација, поместувањето на калибрацијата ќе се оддалечи со возраста и температурата, со што ќе се поништи целта на почетната корекција.

3. ПХБ материјали и архитектура на бакар под топлина

Температурните регулатори често работат во куќишта каде што температурата на околината се зголемува многу над собното ниво, а енергетската фаза додава сопствена топлина. Подлогата мора да одржува димензионална стабилност и диелектричен интегритет низ тој опсег. FR-4 е вообичаен, но ламинатите со висока Tg и алуминиумските подлоги се избираат кога термичкото оптоварување или профилот на велосипед го надминува она што стандардниот FR-4 може да го толерира без мерливо поместување.

Моделот на ткаење на ткаенината од фиберглас внатре во FR-4 може да предизвика локализирани варијации во топлинската спроводливост, што доведува до ефекти на „термички ткаење“ што го менуваат читањето на сензорот во зависност од тоа каде се насочува трагата. Ова е особено важно за контролори со висока прецизност каде што е важно дури и отстапување од 0,1 °C. Бакарната архитектура е подеднакво важна. Двослојната плоча може да биде соодветна за едноставен термостат, но контролорите со предни краеви со мешан сигнал и излези PWM имаат корист од 4-слојните или 6-слојните натрупувања со посебни рамнини за заземјување во непосредна близина на сигналните слоеви. Овој аранжман обезбедува инхерентна изолација помеѓу делот за бучава напојување и осетливиот аналоген дел, намалувајќи ја потребата за надворешно филтрирање што може да се движи.

Според тоа, физичкиот распоред не е пасивна позадина. Тоа е дел од контролната јамка. Таблата што ја дистрибуира топлината нерамномерно ќе произведе сензорски сигнал кој е електрично точен, но термички неточен.

4. Сигурност на зглобот за лемење низ термички циклуси

Температурните контролери се изложени на постојано загревање и ладење. Зглобовите за лемење што ги поврзуваат уредите за напојување, релеите и конекторите на сензорите мора да го преживеат добиениот термомеханички стрес. Доминантен механизам е CTE неусогласеноста: силиконот, бакарот, лемењето и ламинатот се шират со различни стапки, а во текот на многу циклуси неусогласеноста концентрира напрегање на зглобната интерфејс. Микропукнатините започнуваат на периферијата на зглобот и се шират додека не се зголеми отпорот или не се отвори врската.

Овој режим на дефект е особено релевантен околу MOSFET, TRIAC и релејни терминали, каде што локализираните температурни екскурзии се најголеми. Контролорот што го положил функционалниот тест на собна температура сепак може да пропадне по неколку стотици циклуси ако процесот на лемење предизвикал празнини, недоволно навлажнување или прекумерно меѓуметално формирање. Оттука, одговорот на склопот мора да вклучува контролирани профили за повторно точење, проверено таложење на паста и методи на проверка кои можат да ги видат скриените споеви.

• Еднообразност на обновувањето:Делта Т од околу 10 °C помеѓу најтоплиот и најстудениот спој на панелот е практична цел за многу профили без олово; Поширокиот намаз значи дека некои зглобови се недоволно обработени, додека други се пренапрегнати.
• Контрола на празнина:Празнините под термалните влошки ја зголемуваат отпорноста на спој на табла и создаваат локални жаришта кои го забрзуваат растот на пукнатините.
• Пристап за инспекција:Неопходна е инспекција на рендген за BGA и компоненти со завршетоци на дното; Само AOI не може да ја потврди скриената геометрија на зглобот.
• Олеснување на вирусот:Приклучоците и тешките делови со отвори треба да бидат механички поддржани така што термичкото проширување на куќиштето не се пренесува директно во филето за лемење.

СекојТемпературен контролер PCBAшто се очекува да работи со години во велосипедска средина мора да биде изградена со процес на лемење кој е квалификуван против термички циклус, а не само според критериумите за визуелно прифаќање. IPC-A-610 Класа 2 или Класа 3 обезбедува основна линија за изработка, но однесувањето на зглобот во возењето велосипед се одредува со комбинацијата на легура, профил и дизајн на подлогата.

5. Тест покритие што изложува латентни термички дефекти

Функционалното тестирање на собна температура е неопходно, но недоволно за термички контролер. Плочката може да го помине тестот во колото и тестот на функционалното коло и сепак да содржи латентен дефект што се појавува само при температурен стрес. Стратегијата за тестирање треба да ескалира во нивото на стрес, така што раните неуспеси ќе се појават пред пратката.

Автоматската оптичка инспекција го потврдува присуството на компонентите и обликот на филето за лемење. Тестот во колото ги потврдува вредностите на отпорот и кондензаторот и открива шорцеви или отворања. Тестот на функционалното коло ги симулира влезовите на сензорот и ги потврдува излезите на релето или SSR. Инспекцијата со рендген открива скриени празнини за лемење и колапс на BGA. Скринингот за изгорување и стрес на околината потоа подложете го склопот на покачена температура при оптоварување, често 24 до 48 часа, за да се принудат маргиналните споеви и дефектите на компонентите да откажат. Еколошките комори ја продолжуваат оваа способност од -40 °C до +125 °C и 0–95% релативна влажност, дозволувајќи му на производителот да го поврзе однесувањето на клупата со условите на теренот.

Отпорот на контакт на тест-тела може исто така да маскира маргинален спој. Ако игличките пого не воспостават постојан контакт, тестот може да помине низ табла што ќе пропадне под вибрации или термичка експанзија. Согорувањето не е замена за стабилен процес. Тој е филтер за специфични ризици и најефективен е кога профилот на стрес ја одразува вистинската термичка мисија на контролерот. Генеричкото натопување со висока температура може да потроши капацитет за тестирање без да ги открие слабостите поврзани со возењето велосипед кои се важни во апликацијата за контрола на температурата.

6. Конформна облога и еколошка изолација

Влагата и контаминацијата се маскирани термички проблеми. Тенка фолија со адсорбирана вода на површината на ПХБ може да создаде патеки за истекување помеѓу трагите на сензорите, менувајќи го ефективниот отпор на мерната мрежа. Хемиските остатоци од флукс или ракување може да станат спроводливи кога влажноста се зголемува. Во контролер кој се потпира на влез на сензор со висока импеданса, овие патеки за истекување се појавуваат како температурен поместување или бучава.

Конформалната обвивка го решава ова со формирање на тенок полимерен слој кој одговара на топологијата на плочата и ги изолира колата од влага, прашина и хемиски загадувачи. Акрилните облоги се економични и обработливи; полиуретанот нуди подобра отпорност на растворувач и абразија; силиконот обезбедува најширок температурен опсег и флексибилност. Облогата мора да се нанесе по темелно чистење, бидејќи инкапсулирачката јонска контаминација ја заглавува на плочата и може да го забрза електрохемискиот дефект наместо да го спречи.

Адхезијата на облогата е уште една променлива; ако површинската енергија е премногу мала поради остатоци, облогата може да се расложе за време на термички циклус, отворајќи патека за влага. Селективното обложување често се претпочита за контролорите на температурата бидејќи конекторите, релеите и точките за тестирање можеби ќе треба да останат необложени. Процесот мора да се контролира така што дебелината на облогата е доволна на откриените траги, но да не ги премостува каблите со тенок чекор или да ги попречува карактеристиките на термичкото олеснување.

7. Следливост како алатка за контрола на термички ризик

Кога контролорот се движи на терен, првото прашање е дали однесувањето е изолирано или поврзано со серија. Без следливост, тоа прашање не може ефикасно да се одговори. Следливоста на ниво на многу и на ниво на единица го поврзуваат секој сериски број со кодовите на датумот на компонентата, записите за обновување на протокот, резултатите од тестот и серијата на облоги. Ова им овозможува на производителот и на клиентот да утврдат дали жалбата за дрифт е во корелација со одредена група на компоненти, одредена линија или специфична екскурзија за тестирање на животната средина.

Следливост во аТемпературен контролер PCBAпрограмата не е административно надземни. Тоа е механизмот што го претвора дефектот на теренот во ограничен, исправлив настан наместо отворено прашање за сигурност. Овластените извори е другата половина на следливоста. Компонентите купени преку франшизирани дистрибутери имаат документирана потекло. Компонентите од каналите на отворен пазар може да бидат обновени, етикетирани или надвор од наведениот прозорец со код за датум. За контролорот за температура, фалсификувана или застарена компонента за интерфејс на сензорот може да го помести целиот синџир на мерење. Визуелната, електричната и рендгенската валидација на влезните компоненти обезбедува практична бариера против фалсификување пред да започне склопувањето.

8. Од прототип до волумен: Рок на производство

Термичката стабилност мора да го преживее преминот од инженерски примероци до обемно производство. Процесот што работи на пет табли може да се однесува поинаку на пет илјади ако се смени таложењето на пастата, повторното вчитување или контактот на тест-тела. Производствениот партнер мора да покаже дека се одржуваат истите контролирани параметри во секоја фаза.

• Инженерска верификацијаМали конструкции за валидација на дизајнот и почетно термичко подесување. Фокусирајте се на проверка на распоредот и пристап до калибрација на сензорот.
• Пилотско трчањеКарактеризација на процесот и тестирање на термички стрес. Профилот на лемење, покриеноста на облогата и границите за тестирање се фиксирани.
• Производство со низок волуменСерии за влез на пазарот. Следливоста и дојдовната инспекциска дисциплина се применуваат на размер.
• Производство со голем обемСтабилен принос на SMT, повторлив функционален тест и следење на доверливоста на ниво на серија.

Во секоја фаза, производителот треба да обезбеди повратни информации за дизајнот за производство што се однесува на термичкото олеснување на трагите на моќноста, растојанието помеѓу компонентите и пристапноста на точките за тестирање. Партнерот со дисциплината IATF 16949 применува напредно планирање на квалитетот, анализа на режимот на дефект и контрола на промени во програмата за термички контролер, дури и кога крајниот производ е индустриски наместо автомобилски. ISO 13485 додава следливост на ниво на единица, валидација на процесот и документација за управување со ризик за контролори од медицинска класа. Овие рамки не се маркетиншки етикети; тие одредуваат дали процесот на производство е способен да одржи топлинска спецификација со текот на времето.

Unixplore Electronicsго применува овој повеќеслоен пристап - DFM свесен за сензорите, внатрешен AOI, ИКТ, FCT, рендген, снимање и скрининг на животната средина - за да се премости намерата на дизајнот и доверливоста на волуменот. Двостраниот принос на SMT првиот премин над 98,5% е еден показател, но позначаен исход е контролорот чие термичко однесување останува во неговата спецификација по повторено возење велосипед и изложување на терен.
