Како да изберете фабрика за PCBA за контролер на температура - Водич за технички купувачи
Зошто фабриката е важна повеќе од дизајнот

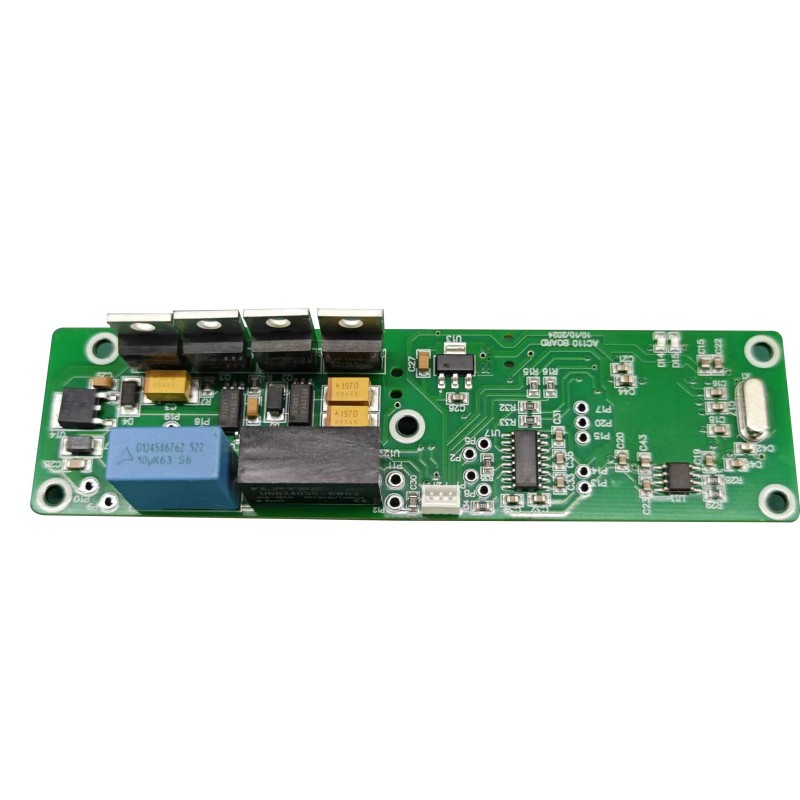

Одличнорегулатор на температура PCBAдизајнот на хартија не успее ако склопувањето воведе спојки за ладно лемење, неправилно поставување на компонентите или лошо термичко управување. Фабриката контролира:
- Квалитет на паста за лемење и профил на обновување
- ESD заштита при склопување
- Следливост на извори на компоненти
- Покриеност на електрични тестови (ИКТ, ФКТ)
- Скрининг за изгореници и еколошки стрес
Изберете лошо и стапките на неуспех на теренот може да скокнат од 0,2% до 5% или повеќе.
8 Критериуми за евалуација за фабриките за PCBA со контролер на температура
1. Сертификации и ревизии
СертификатЗошто е важноISO 9001:2025Основен систем за управување со квалитетIATF 16949Потребен за автомобилски термички контролериISO 13485 Контрола на температурата на медицинскиот уред PCBAIPC-A-610 Класа 2 или 3 Прифатливост на електронски склопови UL / CESбезбедност за крајните производи
Црвено знаме:Фабриката тврди дека е „усогласен со ISO“, но не може да прикаже важечки сертификат.
2. Способности за тестирање во домот
Сериозенрегулатор на температура PCBAФабриката не го аутсорсинг тестирањето. Побарајте:
- AOI (Автоматска оптичка инспекција)-- 100% од табли
- ИКТ (тест во коло)-- Проверува отпорници, капи, шорцеви
- FCT (Тест на функционално коло)-- Симулира влез на сензор, го потврдува излезот на реле/SSR
- Запалени печки-- 48h на 50°C со возење велосипед
- инспекција на рендген-- За BGA или скриени споеви за лемење
3. Извор на компоненти и следливост
Побарајте писмени политики за:
- Само овластени дистрибутери(DigiKey, Mouser, Arrow или локални еквиваленти)
- Следливост на серија-- Секој сериски број на PCBA поврзан со кодовите на датумот на компонентата
- Откривање на фалсификат-- Визуелна инспекција, рендген и електрична валидација
Без следливост, еден фалсификуван кондензатор може да го уништи целиот производствен циклус.
4. Инженерска поддршка и преглед на DFM
Фабриката треба да обезбеди аДизајн за производство (DFM)пријавете пред да цитирате. Ова вклучува:
- Маска за лемење и јасност на свилен екран
- Растојанието на компонентите за автоматско поставување
- Термичко олеснување на моќните траги
- Пристап до точка за тестирање за FCT тела
Нашиот стандард:Најмалку 3 повторувања на DFM вклучени во NPI (Вовед на нов производ).
5. Прототип до патека за производство на волумен
Фаза Количина Типично време на довод Инженерски примероци 5--20 парчиња 5--7 дена Пилот 50--200 парчиња 10--12 дена Производство со мал волумен500--2000 парчиња15--20 денаВисок волумен (месечно) 305-20 дена
Избегнувајте фабрики кои не можат да произведуваат прототипови без да наплаќаат огромни такси за NRE.
6. Термички велосипедизам и еколошки стрес тестирање
Зарегулатор на температура PCBAсе користи во ладење, печки или надворешна опрема, проверете дали фабриката има:
- Температурна комора(-40°C до +125°C)
- Комора за влажност(0--95% RH)
- Способност за термички шок(воздух-воздух, трансфер од 10 секунди)
Побарајте тест извештаи од претходни слични производи.
7. Комуникација и транспарентност
За време на фазата на цитирање, поставете три прашања:
1. "Која е вашата типична стапка на принос на двострано SMT?" (Добар одговор: >98,5%)
2. "Може ли да видам примерок од DFM извештај од претходен клиент?"
3. "Кој се справува со поплаките за квалитетот на клиентите -- и каков е процесот на вашиот 8D извештај?"
Бавните или нејасните одговори укажуваат на идни проблеми.
8. Локација и логистика
- Локално наспроти офшор:Домашните фабрики ја поедноставуваат комуникацијата, но чинат 30--50% повеќе. Офшор бара јасни договори за КК.
- Пратка против клуч:Клуч на рака (фабриката купува компоненти) заштедува напор за набавка. Пратката (доставувате делови) ви дава контрола над брендовите на компоненти.
За критична мисијарегулатор на температура PCBA, препорачуваме клуч на рака со одобрена листа на продавачи (AVL) потпишана во договорот.

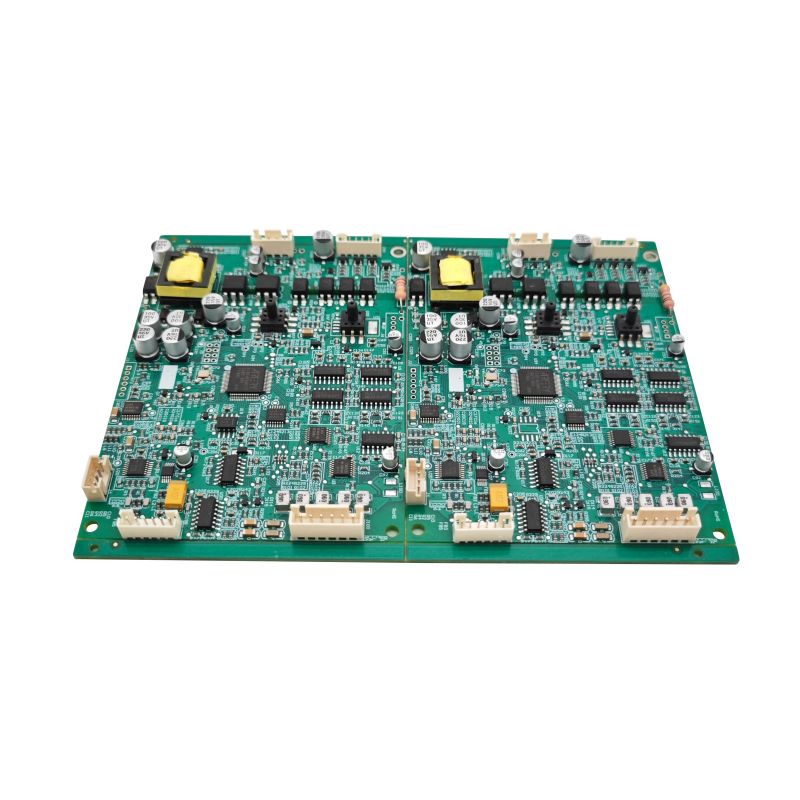

Технички параметри за споделување кога барате понуди
За да добиете точни цитати, обезбедете ја оваа табела до секоја кандидатска фабрика:
Параметар Вашето барање (Пример) Големина на PCB120 x 90 mm, 1,6 mm FR-4 Број на 2-слоеви или 4-слој SMT компонента ~ 85 (вклучувајќи 0603 пасивни) Компоненти со дупчиња 4 (клеми за завртки, реле) Потребни точки за тестирање10n00 единици Конформален слој Да -- акрилик, од двете страни Работна средина-20°C до +75°C, 90% RH

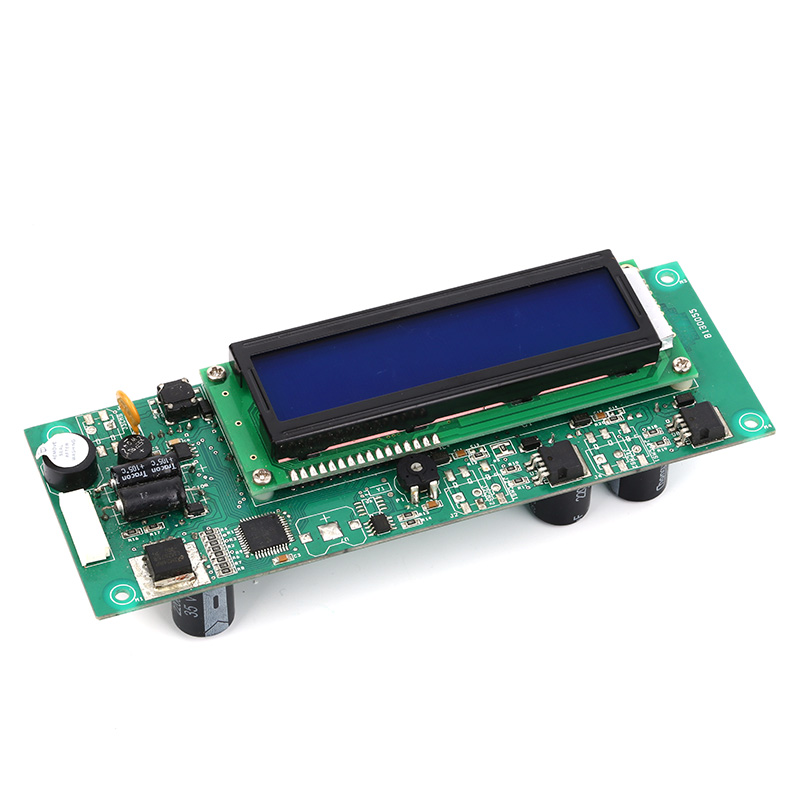

Контролор на температура PCBA -- ЧПП за избор на фабрички производи
ЧПП 1 -- Која е разумна цена за контролер на температура PCBA (само за склопување, без оградување)?
Одговор:За стандарден 2-слојрегулатор на температура PCBAсо 60--100 SMD компоненти (вклучувајќи микроконтролер, реле и терминални блокови), цената на склопот се распаѓа на следниов начин:
- Прототип (1--10 парчиња):$25--$60 по табла (вклучува матрица и поставување)
- Мала серија (100--500 парчиња):8-15 долари по табла
- Среден волумен (1.000--5.000 парчиња):4,50-7,00 долари по табла
- Голем волумен (10.000+ парчиња):2,80-4,50 долари по табла
Овие цени претпоставуваат склопување со клуч на рака (фабричките ги добиваат сите пасивни компоненти). Додадете $1,50--$3,00 по табла за 100% ICT + FCT тестирање. Додадете 2,00 УСД по табла за конформален слој. Секоја цена значително пониска од овие опсези веројатно користи неоригинални компоненти или прескокнува електрично тестирање.
Најчесто поставувани прашања 2 -- Како да го потврдам вистинското ниво на квалитет на фабриката пред да направам голема нарачка?
Одговор:Користете го правилото „3-40-400“ пред да се посветите на aрегулатор на температура PCBAфабрика:
- 3 примероци:Изведете сопствен функционален тест на три инженерски примероци одбори. Измерете ја точноста на отчитувањето на температурата (±0,5°C?) и времето на префрлување на релето.
- 40 единици (пилотско возење):Нарачајте 40 склопени PCBA. Изведете забрзан термички циклус (10 циклуси од -20°C до +70°C). Измерете ја стапката на неуспех -- прифатливо е ≤ 2 табли не успеаја (5%).
- 400 единици (прва производна лота):Откако ќе помине пилот, нарачајте 400 единици. Користете статистички примероци (AQL 0,65 за големи дефекти, 1,5 за мали). Проверете ја секоја 20-та плоча за квалитетот на спојот за лемење под зголемување.
Фабрика која одбива платена пилотска работа од 40 единици крие неконзистентност на процесот. Одете подалеку.
ЧПП 3 -- Каква гаранција и одговорност треба да понуди фабриката за PCBA за контролер на температура?
Одговор:Професионаленрегулатор на температура PCBAфабриките обезбедуваат:
- 1 година гаранција за изработка-- ги покрива дефектите на спојниците за лемење, подигнатите влошки, неправилно поставување на компонентите.
- 90-дневна гаранција на компонентите-- ако ги набавиле деловите, тие ги заменуваат сите DOA (умрени при пристигнување) плочи поради дефекти на компонентите. По 90 дена, гаранцијата на компонентите ја следи оригиналната политика на производителот (често 1--3 години).
- Лимит на одговорност-- стандардните договори ја ограничуваат одговорноста на фактурната вредност на PCBA. За апликации кои се критични за мисијата (медицинска животна поддршка, авион), договорете посебен договор за квалитет со поголема одговорност.
Условите за гаранција секогаш добивајте ги во писмена формапредставање депозит. Угледните фабрики вклучуваат дел за квалитет во нивната профактура. Избегнувајте каква било фабрика која вели „нема гаранција за склопените табли“ -- тоа е итна дисквалификација.
Црвени знамиња кои треба да се избегнуваат веднаш
| Црвено знаме | Зошто опасно |
|---|---|
| „Не ни требаат вашите Гербер-датотеки“ | Не може да се изврши DFM - висок ризик од грешки при склопување |
| „Тестирањето е дополнителна цена“ | Укажува дека нема внатрешна способност за FCT |
| „Ние користиме еквивалентни делови“ (без одобрение на брендот) | Веројатно фалсификувани или оф-спецификации компоненти |
| „Минимална нарачка 5.000 парчиња за прототип“ | Не сакаат да поддржат NPI -- лоша инженерска култура |
| Нема политика за враќање на неисправни склопови | Го префрла целиот ризик на вас |
Конечна препорака -- Работен тек за избор од 5 чекори
1. Потесен список 3--5 фабрикикористејќи ги филтрите за сертификација и способност за тестирање погоре.
2. Испратете го истиот пакет технички податоци(Гербери, БОМ, монтажен цртеж) до сите.
3. Споредете ги извештаите на DFM-- фабриката која наоѓа повеќе проблеми е најтемелна.
4. Нарачајте 10 прототипови од двајца најдобри кандидати-- тестирајте ги рамо до рамо во вашиот систем.
5. Водете пилот од 40 единици од победникотпред да се посвети на годишен волумен.
A регулатор на температура PCBAфабриката што ќе го помине овој процес ќе испорача постојан квалитет со години, а не со месеци.
За список на претходно проверени фабрики кои ги исполнуваат сите критериуми во ова упатство, контактирајте со вашиот годишен волумен и целната цена по табла. Вклучете го вашиот тип на сензор (NTC/PT100/термоспој) за соодветна препорака.
