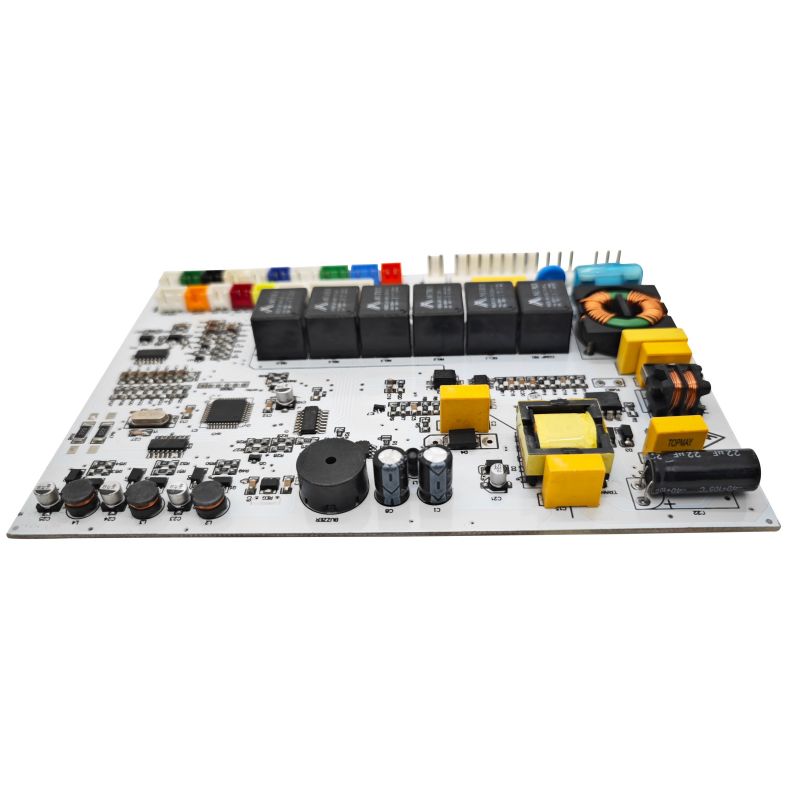

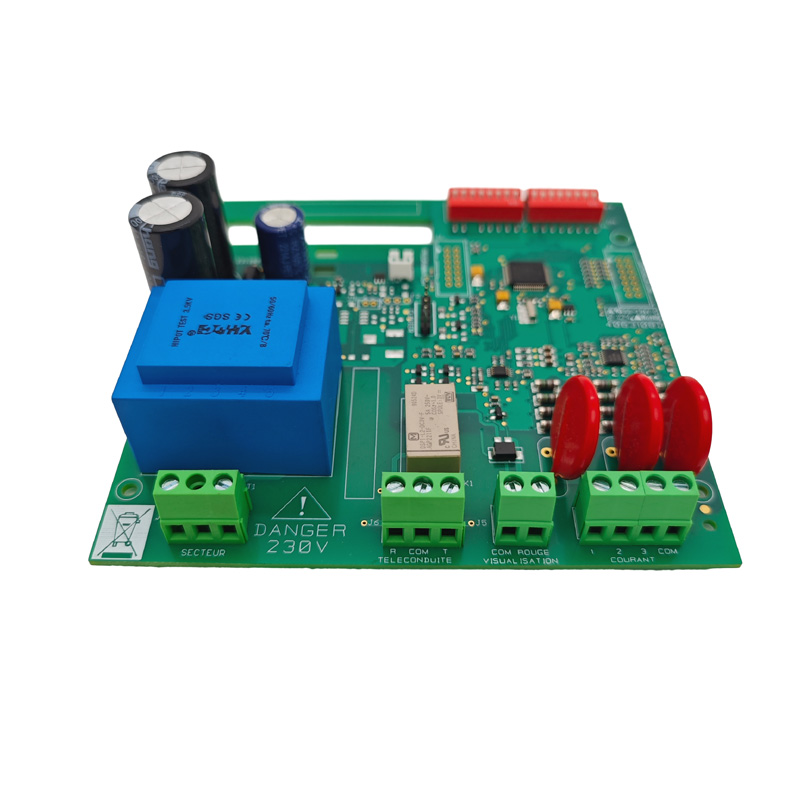

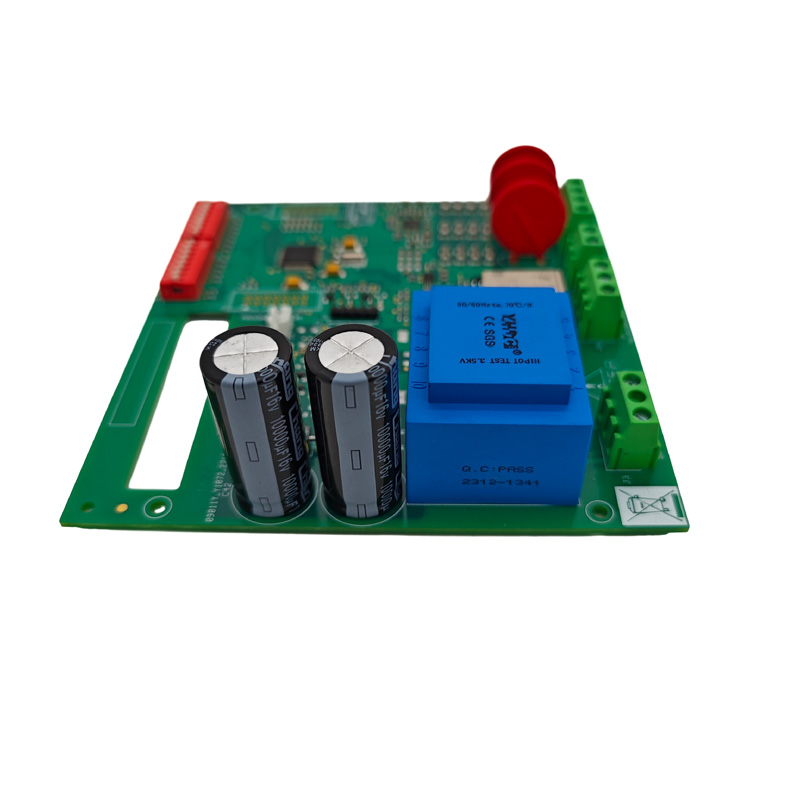

Риболов сонар PCBA

Системот за риболов хидролокатор (пронаоѓач на риби) е основната електронска компонента во опремата за откривање на морето, широко користен во рекреативен риболов, комерцијален риболов и подводно истражување. Како професионален давател на услуги за производство на PCBA, нудиме едношалтерски решенија од дизајн до склопување на готов производ, обезбедувајќи сигурна работа во сурови морски средини кои се карактеризираат со прскање со сол, висока влажност и екстремни температурни флуктуации.

Две основни склопови на риболов сонар PCBA

Системот на хидролокатор се состои од два електронски склопови, секој со јасно различни барања за PCBA:

Дисплеј/ПЦБА на процесор

• Обработка на хидролокатор на сигнал – претворање на повратните ехо во дигитални слики

• Интеграција на GPS навигација – комбинирање на податоците за позицијата со читања на сонар

• Возење на екранот – контролирање на излезот на LCD или екран на допир

• Интеракција на корисничкиот интерфејс – копче за читање или влезови на допир

Трансдусер PCBA

1. Генерирање на пулс – создавање високонапонски рафали (±40V до ±100V) на сонарни фреквенции

2. Прием на ехо – засилување и кондиционирање на слаби повратни сигнали (опсег на микроволти)

3. Префрлување за пренос/примање – брзо префрлување помеѓу режимите за пренос и примање

4. Усогласување на импедансата – соодветни карактеристики на кабелот и трансдукторот

Модерен производствен тренд: Високите риболовни трансдуктори сега користат SMT технологија, со машини за собирање и поставување кои монтираат пиезоелектрични елементи директно на PCBA, заменувајќи го рачното позиционирање на керамичките кристали за подобрена прецизност и намалени трошоци.

Основни технички спецификации

Достапни конфигурации

• Единечна фреквенција, единечен зрак: 38 kHz, 50 kHz, 200 kHz @ 1 kW

• Двојна фреквенција, едно светло: 38/200 kHz или 50/200 kHz (вообичаено за риболов)

• Висока моќност: 4 kW комерцијална конфигурација за длабока вода

Физички спецификации на PCBA

Шест критични размислувања за дизајн

1. Интегритет на сигналот – Обезбедување точност на откривање

Сонарните фреквенции се движат од 50 kHz до над 900 kHz. Распоредот на PCBA директно влијае на опсегот и точноста на откривање:

• Траги контролирани со импеданса: 50Ω или 75Ω типични за кабли на трансдуцерот

• Соодветни должини на траги: за трансдукторите со фазна низа, сите траги на елементите мора да имаат идентична електрична должина

• Заштитни прстени: Опкружувачки чувствителни аналогни влезови со заземјени траги за отфрлање на шумот

• Посебни аналогни/дигитални основи: Поврзете се на една ѕвезда во близина на влезот за струја

2. Заштита од влага - фактор број 1 на сигурност

Морските средини ги изложуваат PCBA на прскање со сол, кондензација и директно потопување. Конформалниот слој не може да се преговара:

Цели за рејтинг на IP:

• Единица на екранот: IP65 минимум (отпорен на прашина, отпорен на прскање вода)

• Склоп на трансдуктор: минимум IP68 (отпорен на потопување до 1 m+)

3. Префрлување/Примање (T/R) – Заштита на чувствителниот ресивер

Сонарниот трансдуцер не може да емитува и прима истовремено. PCBA мора да содржи T/R прекинувач што го штити чувствителниот засилувач со низок шум (LNA) од високонапонскиот преносен импулс:

• Трислојна заштита: Коло за сечкање + напонско стегање + сериски отпор

• Време на одговор: <10μs (1ft длабочина во плитка вода = 2μs кружен пат)

• Оценка за заштита на ресиверот: Преживејте ги врвовите од ±100V на влез од ±5V

4. Дизајн на засилувач на моќност

Го зајакнува сигналот на логичкото ниво на MCU (5V) до напонот потребен за придвижување на трансдуцерот:

5. Синџир на ресивер – засилување и филтрирање

Повратните ехо се екстремно слаби (миливолти или микроволти). Синџирот на приемник бара голема добивка со низок шум:

6. Дизајн на напојување

Генерира повеќекратни шини за чист напон од еден влез на 12V морска батерија:

Препорака: Користете посебни прекинувачки регулатори за дигитални и аналогни шини. Користете LDO откако ќе ги префрлите конверторите за најчиста моќност во синџирот на приемникот.

Правила за доверливост на распоред на PCBA

Водич за избор на материјал

Барања за тестирање на производството

Квалификации за животна средина (стандард за комерцијален производ)

Најчесто поставувани прашања

П1: Цврст FR4 или флексибилен ПХБ за склопување на трансдуцерот?

И двете се остварливи; изборот влијае на перформансите и сигурноста:

• Цврст FR4: Најдобро за едноставни трансдуктори со еден елемент, дизајни со ниска фреквенција (50-83 kHz). Пониска цена, полесно производство, но не може да се усогласи со заоблените форми на трупот.

• Флексибилна ПХБ: Најдобра за фазни низи, дизајни на заоблени куќишта со висока фреквенција (200 kHz+). Се усогласува со сложени форми, ја намалува големината на куќиштето, но повисока цена.

Тренд на индустријата: Премиум пронаоѓачите на риби сега користат флексибилни PCBA со пиезоелектрични елементи SMT, овозможувајќи прецизно позиционирање на десетици мали елементи на трансдуктор во криви или линеарни низи за да се обликува сонарниот зрак.

П2: Како да се заштити предзасилувачот на приемникот од високонапонски преносен импулс?

Користете трислојна шема за заштита:

1. Коло за сецкање: МОСФЕТ-до-назад или PIN диоди во серија со влезот на ресиверот - се исклучува за време на преносот

2. Стегање на напон: Шотки или Зенер диодите се прицврстуваат на ±5V или ±10V

3. Отпорност на серијата: отпорник од 100Ω до 1kΩ помеѓу T/R прекинувачот и влезната LNA ја ограничува струјата при услови на дефект

П3: Што предизвикува интермитентни сонарни сигнали или ехо на духови?

Често може да се проследи до дефекти во дизајнот или склопувањето на PCBA:

1. Влегување на влага во конекторот → Ставете го спојот на конекторот, користете запечатени конектори

2. Испукани спојки за лемење на SMT елементи → Користете флексибилна ПХБ, додадете епоксидна дополна

3. Недоволно раздвојување на шините за напојување → Додадете 1000μF рефус кондензатор, одделете 100μF+100nF расклопување за LNA шина

4. Лошо подесување на пропусен филтер → Користете компоненти со толеранција од 1%, потврдете со мрежен анализатор

Зошто да не изберете нас – прецизност погодна со барањата за PCBA за хидролокатор за риболов

Ги изградивме нашите способности конкретно за да се справиме со уникатните предизвици на производството на морската електроника:

1. Зрели процеси за заштита од влага

Корозијата со прскање со сол и навлегувањето на влага се основните предизвици во морските средини. Нудиме конформални опции за обложување со акрилна, силиконска и уретанска со селективно прскање (прецизно избегнување на областите на конектори) и УВ флуоресцентен трагач за лесна проверка - исполнувајќи ги барањата за заштита на IP68 за склоповите на трансдукторите.

2. Флексибилна ПХБ и способност за производство на круто-флекс

Високите риболовни трансдуктори се повеќе користат флексибилни решенија за пиезоелектрични елементи PCB + SMT. Ние поддржуваме производство на флексибилни ПХБ (полиимиди/ПЕТ) и цврсти флексибилни плочи - овозможувајќи прецизно позиционирање на низата, компатибилност со закривено куќиште и намалена вкупна големина.

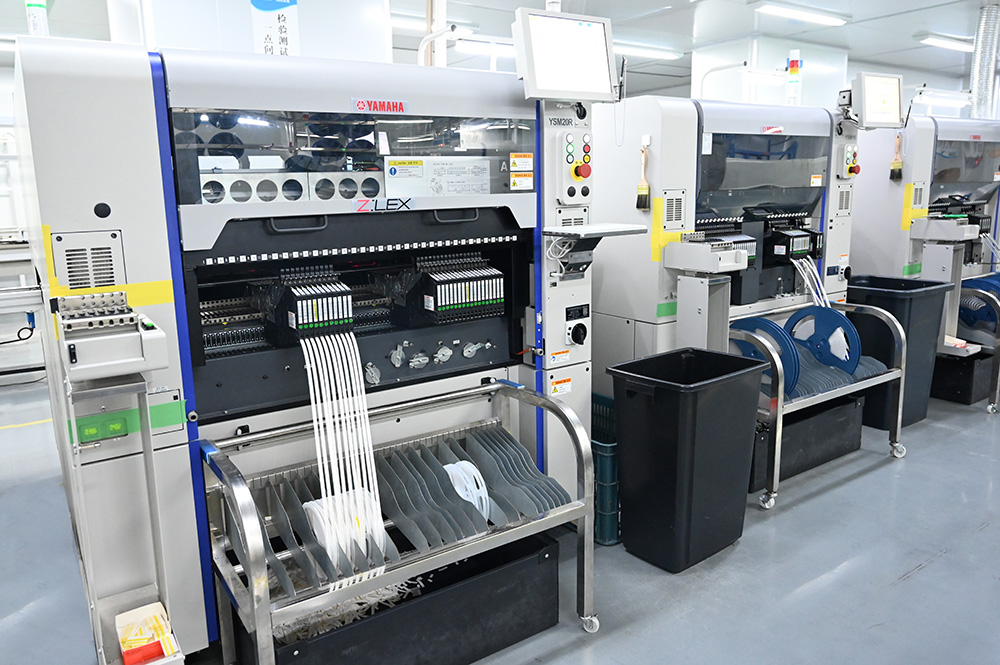

3. Услуга со едно застанување клуч на рака – Намалени трошоци за координација

Од изработка на PCB → извори на компоненти → склопување SMT/DIP → програмирање → функционално тестирање → конформален слој → склопување на жичана лента → склопување на готов производ, сите процеси се завршени во куќата, минимизирајќи ги трошоците за координација на повеќе продавачи и ризиците за квалитетот.

4. Сеопфатни способности за тестирање и валидација

Опремени со 2 простории за тестирање стареење, 2 комори за тестирање на висока/ниска температура и широк спектар на професионални инструменти за тестирање, можеме да извршиме:

• Тест во коло (ИКТ)

• Тест за термички циклус (-40°C до +85°C)

• Тест со прскање со сол

• Тест за температурен шок

• Функционално тестирање (вклучувајќи валидација на T/R префрлување, тестирање на подот за бучава)

5. Флексибилна поддршка за јачина на звук

Годишниот производствен капацитет на PCBA надминува 1,5 милиони единици, а поддржуваат пилотски работи со мал волумен без MOQ - беспрекорна транзиција од верификација на прототип до масовно производство.
