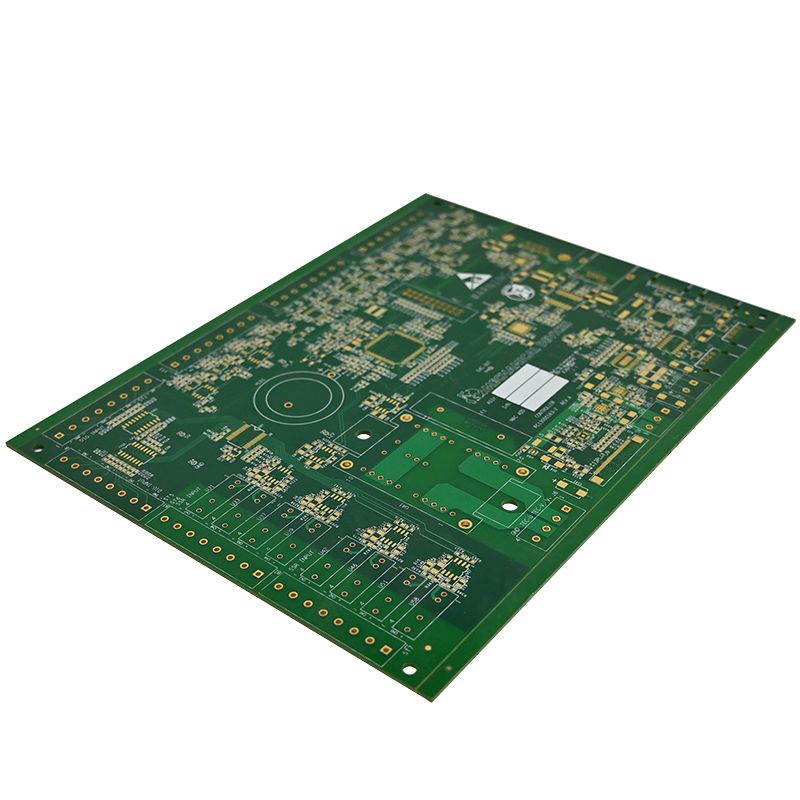

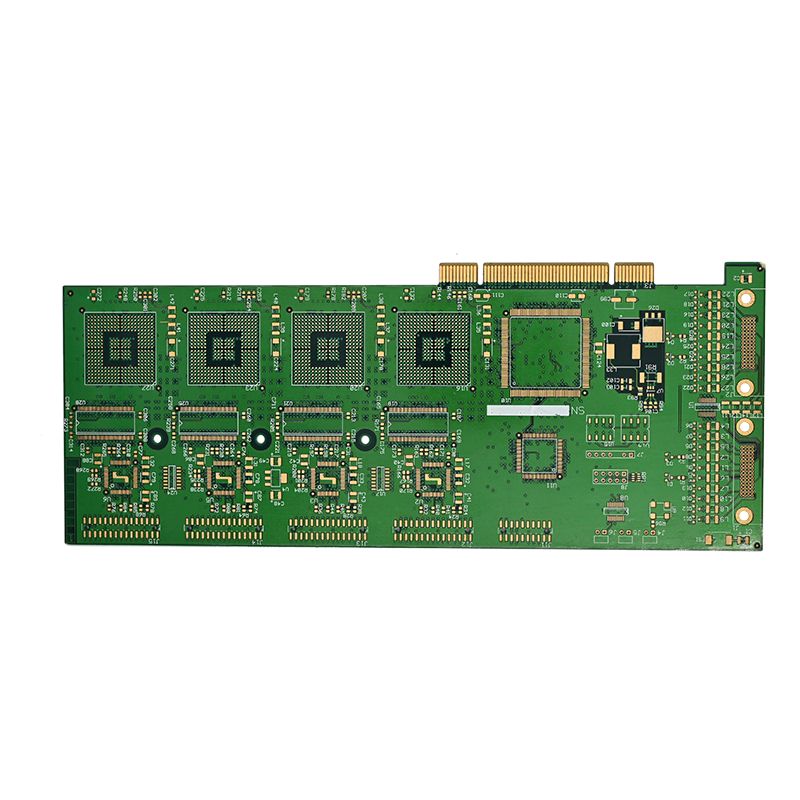

Роботот за лемење PCBA

Основни технички карактеристики

1. Напредна контрола на движење

Инверзна интеграција на кинематика: користи D-H параметарски методи за беспрекорно мапирање помеѓу заедничките променливи и позите на крајниот ефектор.

Планирање на непречено траекторија: Напредните алгоритми за интерполација ги оптимизираат кривите на брзината, обезбедувајќи непречени транзиции во брановидни или сегментирани завари додека се избегнуваат сингуларитети.

Соработка со повеќе оски: Поддржува синхронизирана контрола на повеќе споеви за сложени патеки за заварување со грешка во прецизноста на контролата во рамките на ±0,05 mm.

2. Адаптација на процесот на заварување

Подесување на параметри во реално време: динамично ја прилагодува брзината, струјата и напонот на доводот на жиците врз основа на сигналите за повратни информации од лакот.

Оптимизација на сегментирана патека: Специјално ракување за преодните делови во брановидни завари за да се обезбеди конзистентност на зрната и интегритет на зглобот.

3. Индустриска доверливост

Архитектура против пречки: Специјализиран распоред за изолирање на бучавата од заварување со голема моќност од чувствителни логички кола.

Комуникациски протоколи: Подготвени за употреба интерфејси за интеграција на EtherCAT, Profinet и PLC.

Извонредност во производството

Како да дизајнирате робот за лемење PCBA

Дизајнирањето на робот за лемење со високи перформанси PCBA бара сеопфатно разгледување на повеќе димензии, од планирање на системската архитектура до производство на хардвер, софтверска контрола и конечна верификација. Следниве ги детализираат клучните точки на дизајнот за да се осигура дека производот ги исполнува суровите барања на сценаријата за индустриско заварување.

1. Архитектура на системот и функционално планирање

Роботот за лемење PCBA треба да постигне беспрекорна интеграција на повеќе функционални модули, кои покриваат контрола на движењето, управување со моќта на заварување, интерфејси на сензори и комуникациски модули, за да формира стабилен и ефикасен систем за контрола.

Секција за контрола на движење: Поддржува планирање на колаборативната траекторија со повеќе оски (како што е контролата 4-DOF во Декартов координатен систем) и ја претвора патеката на крајниот ефектор на факелот за заварување во команди со заеднички агол преку алгоритам за инверзна кинематика, обезбедувајќи прецизност на траекторијата на заварување.

Дел за процес на заварување: Може да ги прилагоди параметрите на заварување во реално време според различни материјали за заварување и типови на споеви. На пример, кај брановидни завари, сегментираната контрола (како што се преодните делови што поврзуваат прави делови) се усвојува за да се избегнат дефекти при заварување и да се обезбеди стабилност на заварувањето.

Комуникациски интерфејс: Резервира комуникациски интерфејси од индустриско ниво, како што се EtherCAT или Profinet, кои можат да реализираат ефикасна интеракција со податоци со горните компјутери или PLC, олеснувајќи ја интегрираната контрола на целата производна линија.

2. Дизајн на хардвер и производство на PCBA

Земајќи го PCBA како јадро, дизајнот на хардверот се придржува до принципите на висока доверливост, силна заштита од пречки и висока прецизност и строго ја контролира секоја врска од производниот процес за да обезбеди квалитет на производот.

Фаза на дизајнирање на ПХБ: Спроведете верификација на рационалноста на распоредот на колото преку технологија за симулација, фокусирајќи се на контролирање на точноста на колото (грешка во рамките на ± 0,05 mm) и сигурноста на меѓуслојното поврзување за да избегнете пречки во сигналот.

Избор на компоненти: Клучните компоненти (како што се микроконтролерите, чиповите за напојување на двигатели) прифаќаат производи од индустриско ниво и се подложени на строг преглед на добавувачите и проверка на дојдовниот материјал за да се обезбеди стабилна работа во сурови индустриски средини.

Процес на производство: Целиот процес вклучува подготовка на материјалот (димензионална грешка во рамките на ± 0,1 mm), ласерско дупчење (прецизност на микро-дупки под 0,2 mm), бакарно обложување, фотохемиско офорт, печатење на маска за лемење итн., за да се обезбеди интегритет на колото и приспособливост кон животната средина.

Процес на лемење: Комбинирајте го поставувањето SMT (како високопрецизни спакувани компоненти 0402/0201) со вметнување DIP (за уреди со голема моќност) и користете технологии за лемење со лемење и брановидно лемење за да се обезбеди сигурност на поврзувањето на компонентите; конечно, отстранете го преостанатиот флукс низ процесот на чистење за да ја подобрите стабилноста на производот.

3. Контрола на софтвер и имплементација на алгоритам

Софтверскиот систем на роботот за лемење PCBA реализира длабока интеграција на контролата на движењето и процесот на заварување и користи алгоритми со високи перформанси за да обезбеди прецизност и ефикасност на заварувањето.

Решение за инверзна кинематика: Користете го методот на параметар D-H за да ја воспоставите врската за пресликување помеѓу променливите на спојниците и позата на крајниот ефектор, и обработете ја патеката на заварување во сегменти (како што се преодните сегменти и правите сегменти на брановидни завари) за да се обезбеди континуитет и мазност на движењето.

Алгоритам за планирање на траекторијата: генерирајте мазни патеки за движење на зглобовите, избегнувајте единечни точки во процесот на движење и оптимизирајте ја кривата на брзина преку алгоритам за интерполација за да ги намалите грешките при заварување предизвикани од мутација на движење.

Прилагодување на параметарот во реално време: Врз основа на сигналите за повратни информации (како што се напонот на лакот, тековната бранова форма), динамички прилагодете ја брзината на доводот на жицата и струјата на заварување за да се прилагодите на промените во условите на заварување и да обезбедите постојан квалитет на заварувањето.

За UNIXPLORE: Вашиот сигурен партнер за PCBA

Нашата историја

Основана во 2011 година, Unixplore Electronics Co., Ltd се фокусираше на обезбедување услуги за електронско производство со едношалтерски договор со клуч на рака, покривајќи го дизајнот и изработката на PCB и PCBA, набавка на делови, склопување SMT и DIP, програмирање, функционално тестирање, конформално обложување, градење кутии, склопување на жици, готови производи и сл. широко користен во домашни апарати, автомобилски, безбедносни системи, потрошувачка електроника, индустриска контрола, медицинска опрема, здравство, паметен дом, војска, авијација и други области.

Полиња за апликација

Домашен апарат · Индустриска контрола · Автомобил · Електронска потрошувачка · Медицинска опрема · Безбедносен систем · Здравство · LED осветлување

Нашата фабричка сила

Производствен капацитет: Годишен производствен капацитет од повеќе од 1.500.000 PCBA и 150.000 комплети склопување на готови производи, кои можат да ги задоволат потребите и на нарачките од големи и мали серии.

Концепт за соработка: Посветени на воспоставување долгорочни конструктивни кооперативни односи со глобалните клиенти, фокусирајќи се на подобрување на квалитетот и оптимизација на трошоците и придржувајќи се до принципот „најдобар квалитет, побрза испорака, пониска цена, без ризици“.

Флексибилност на нарачката: Прифатете нарачки во мали количини, без ограничување на MOQ и целосно поддржувајте приспособени потреби на клиентите.

Нашиот сертификат

Нашата работа е сертифицирана со ISO 9001:2015 и стандардот IPC-610E, строго имплементирајќи го меѓународниот систем за управување со квалитет за да се осигура дека секој производ ги исполнува стандардите за висок квалитет.

Опрема за производство

Имаме сопствена фабрика од повеќе од 3.000 квадратни метри, опремена со професионална опрема за производство и тестирање за да обезбедиме силна поддршка за квалитетот на производот:

Тим за истражување и развој: 20 професионални инженери за истражување и развој, кои обезбедуваат техничка поддршка за приспособен дизајн и оптимизација на производите.

Производни линии: 6 линии за производство на SMT, 4 линии за склопување DIP, 2 линии за склопување на готови производи, остварувајќи ефикасно и автоматизирано производство.

Опрема за тестирање: 2 простории за тестирање за стареење, 2 простории за тестирање со високи и ниски температури и разновидни напредни инструменти за тестирање, кои можат да вршат различни тестови за стабилност, доверливост и функционалност на PCBA.

Клучна опрема: Јамаха SMT машина со голема брзина, машина за лемење со 10 температурна зона, машина за лемење со 9 температурна зона итн., обезбедувајќи прецизност и ефикасност на производството.

Покана за соработка

Срдечно го поздравуваме вашиот ODM/OEM PCBA и готови електронски нарачки на производи. Без разлика дали имате приспособени проекти за електронско склопување или ви требаат професионални услуги за производство на PCBA, слободно контактирајте со нас денес, а ние ќе ви обезбедиме висококвалитетни, ефикасни и исплатливи решенија.
