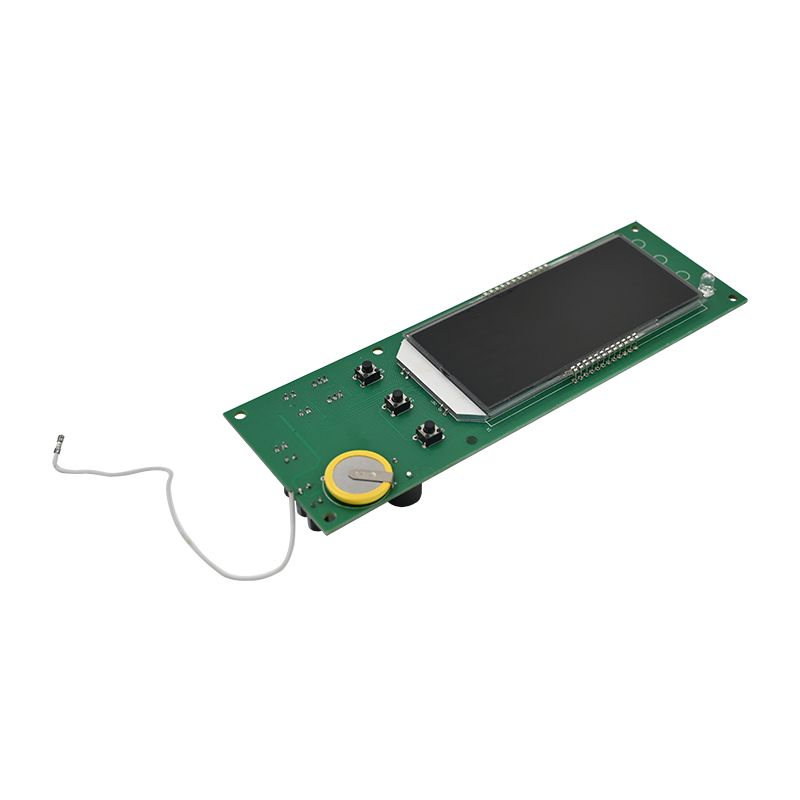

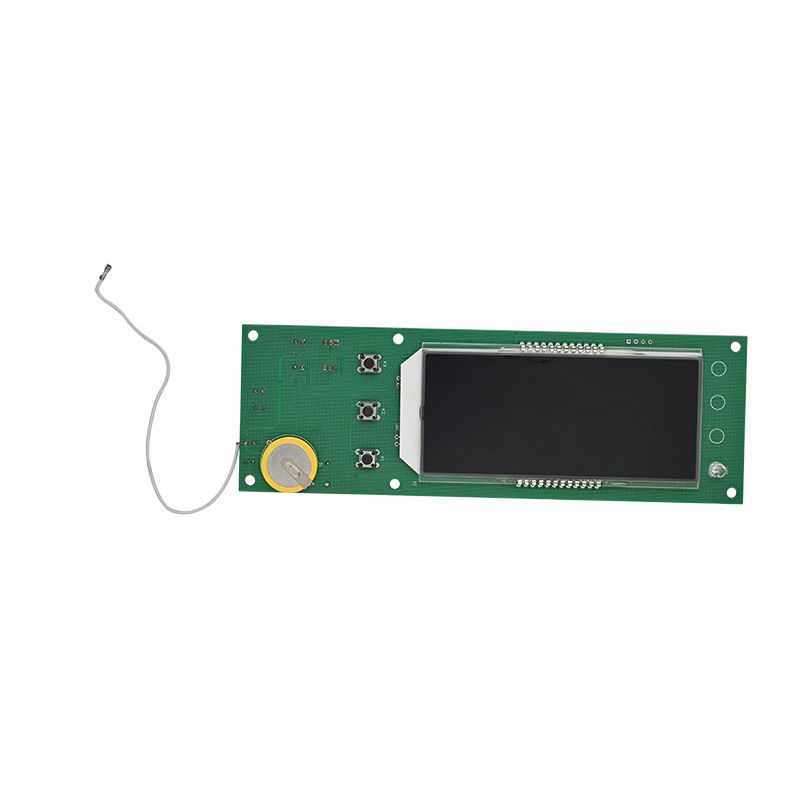

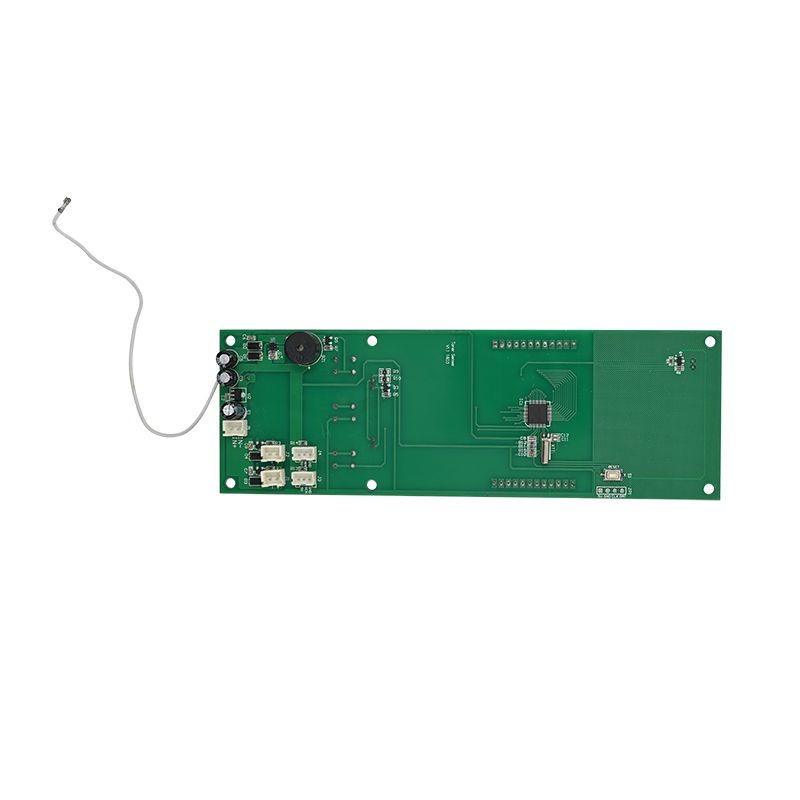

Инструменти за убавина PCBA

Unixplore Electronics е кинеска компанија која се фокусира на создавање и производство на првокласни Beauty Instruments PCBA од 2008 година. Имаме сертификати за стандардите за склопување на PCB ISO9001:2015 и IPC-610E.

Модел:UE-182

Испрати барање

Опис на производот

Што е Beauty Instruments PCBA?

Од своето основање во 2011 година, Unixplore Electronics е посветена на дизајнирање и производство на висококвалитетниPCBA инструменти за убавинаво форма на OEM и ODM производствен тип.

A Инструмент за убавина PCBAе асклопување на печатено колосе користи во електронски уреди за убавина. Овие уреди користат електрични и/или електронски технологии за стимулирање, масажа или примена на третмани на кожата и косата. Професионалниот инструмент за убавина PCBA обично вклучува неколку компоненти, како што се микроконтролери, кола за управување со енергија, сензори и кориснички интерфејси, меѓу другото.

Некои популарни PCBA инструменти за убавина вклучуваатултразвучни апарати за лице, ЛЕД машини за светлосна терапија, радиофреквентни уреди за затегнување на кожата, шлемови за раст на косата, па дури ипаметни огледала. Овие PCBA се дизајнирани да обезбедат специфичен тип на третман за убавина на корисникот на неинвазивен или минимално инвазивен начин.

PCBA за инструменти за убавина се широко користени во индустријата за убавина и може да се купат од добавувачи или производители на електронски компоненти кои се специјализирани за производство на склопови на ПХБ за уреди за убавина. Важно е да се напомене дека дизајнирањето и производството на овие типови на PCBA бара напредно знаење во електрониката инженерство, па ако планирате да креирате прилагодена PCBA инструмент за убавина, се препорачува да побарате стручна помош или насоки.

Unixplore обезбедува едношалтерска услуга со клуч на рака за васЕМСиПХБ склоппроекти. Слободно контактирајте не за зградата на вашиот одбор, можеме да направиме понуда за 24 часа откако ќе ја добиеме вашатаГербер-датотекаиСписок на БОМ!

Инструменти за убавина PCBA Производство

* Гербер-датотеката и списокот BOM обезбедени од клиентот
* Направена празна ПХБ, компоненти купени од нас
* Изработка на ПХБ со целосно склопени делови
* 100% Функцијата е тестирана во ред пред испораката
* Процес на производство без олово, усогласен со RoHS
* Брза испорака, со независен ESD пакет
* Еднократна електронска услуга за производство за дизајн на ПХБ, распоред на ПХБ, производство на ПХБ, набавка на компоненти, склопување на ПХБ SMT и DIP, програмирање на ИЦ, функционален тест, пакување и испорака

Unixplore Способност за склопување на ПХБ и ПХБ

Параметар	Способност
Слоеви	1-40 слоеви
Тип на склопување	Преку дупка (THT), површинско монтирање (SMT), мешано (THT+SMT)
Минимална големина на компонента	0201 (01005 метрички)
Максимална големина на компонента	2,0 во x 2,0 во x 0,4 инчи (50 mm x 50 mm x 10 mm)
Типови на пакети на компоненти	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, итн.
Минимална подлога	0,5 mm (20 мил) за QFP, QFN, 0,8 mm (32 мил) за BGA
Минимална широчина на трага	0,10 мм (4 мил.)
Минимум клиренс на трага	0,10 мм (4 мил.)
Минимална големина на дупчалка	0,15 мм (6 мил.)
Максимална големина на табла	18 во x 24 инчи (457 mm x 610 mm)
Дебелина на табла	0,0078 инчи (0,2 мм) до 0,236 инчи (6 мм)
Материјал на табла	CEM-3, FR-2, FR-4, High-Tg, HDI, алуминиум, висока фреквенција, FPC, Rigid-Flex, Rogers, итн.
Површинска завршница	OSP, HASL, Flash Gold, ENIG, Gold Finger итн.
Тип на паста за лемење	Оловен или безоловен
Дебелина на бакар	0,5 OZ - 5 OZ
Процес на склопување	Reflow лемење, лемење со бранови, рачно лемење
Методи на инспекција	Автоматска оптичка инспекција (AOI), рендген, визуелна инспекција
Методи за тестирање во куќата	Функционален тест, тест со сонда, тест за стареење, тест на висока и ниска температура
Време на пресврт	Земање примероци: 24 часа до 7 дена, масовно трчање: 10 - 30 дена
Стандарди за склопување на ПХБ	ISO9001:2015; ROHS, UL 94V0, IPC-610E класа ll

Unixplore EMS услуга со додадена вредност

● Услуга за предпрограмирање на IC со датотека во формат наHEX,ЕЛФиBIN.
● Инструменти за убавина PCBA Функција за тестирање тела приспособена според барањата за тестирање на клиентот
● Услуга за градење кутии, вклучувајќи мувла за пластична и метална кутија и производство на делови
● Конформална обвивка вклучувајќи селективен лак за обложување, саксии со епоксидна смола
● Склоп на жица и кабел
● Склопување на готов производ вклучувајќи кутија, екран, мембрански прекинувач, етикетирање и приспособено пакување картонски или кутии за малопродажба.
● Различни тестови од трети лица за PCBA се достапни на барање
● Помош за сертификација на производи

Процедура за производство на PCBA

1.Автоматско печатење на паста за лемење
2.направено печатење со паста за лемење
3.SMT изберете и место
4.SMT изберете и место готови
5.спремен за лемење со повторно проток
6.направено повторно лемење
7.подготвени за АОИ
8.Процес на инспекција на AOI
9.Поставување на компонентата THT
10.процес на лемење со бранови
11.THT собранието е завршено
12.AOI инспекција за собранието THT
13.IC програмирање
14.функционален тест
15.КК проверка и поправка
16.PCBA конформален процес на обложување
17.ESD пакување
18.Подготвен за испорака

Пакување

За PCBA

За готов производ
