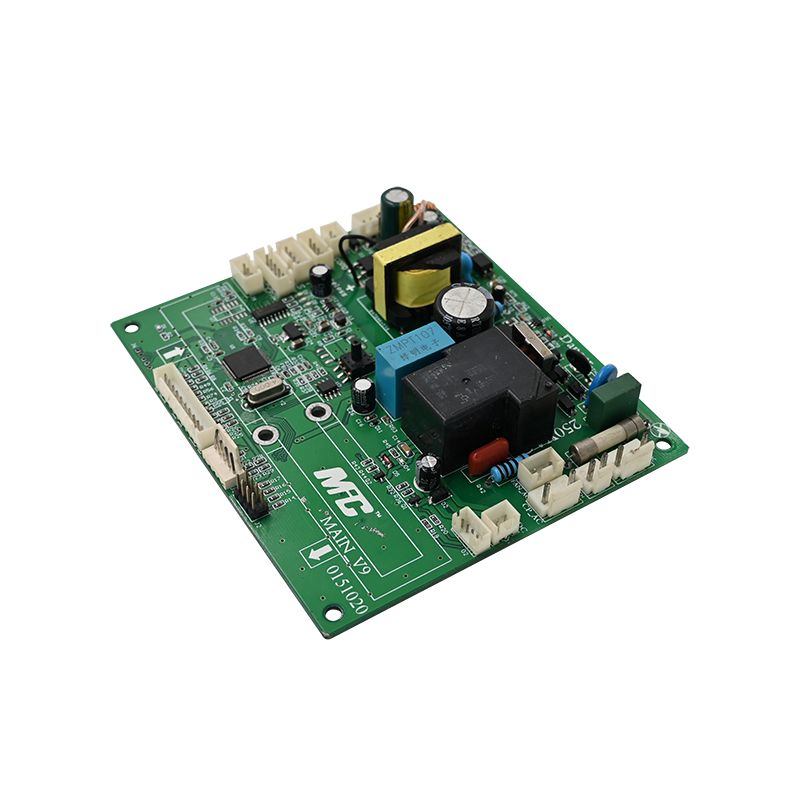

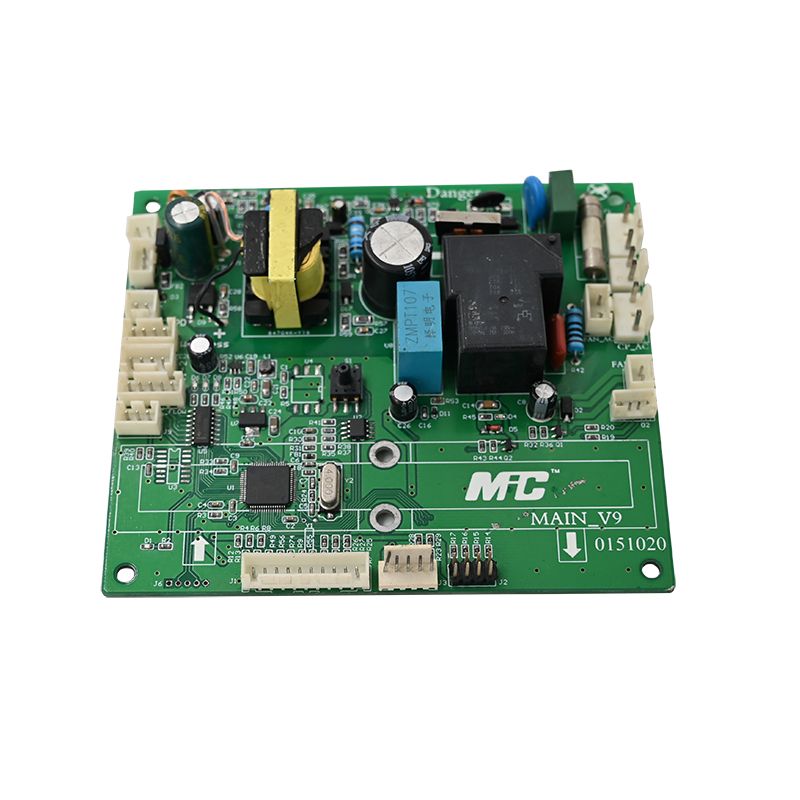

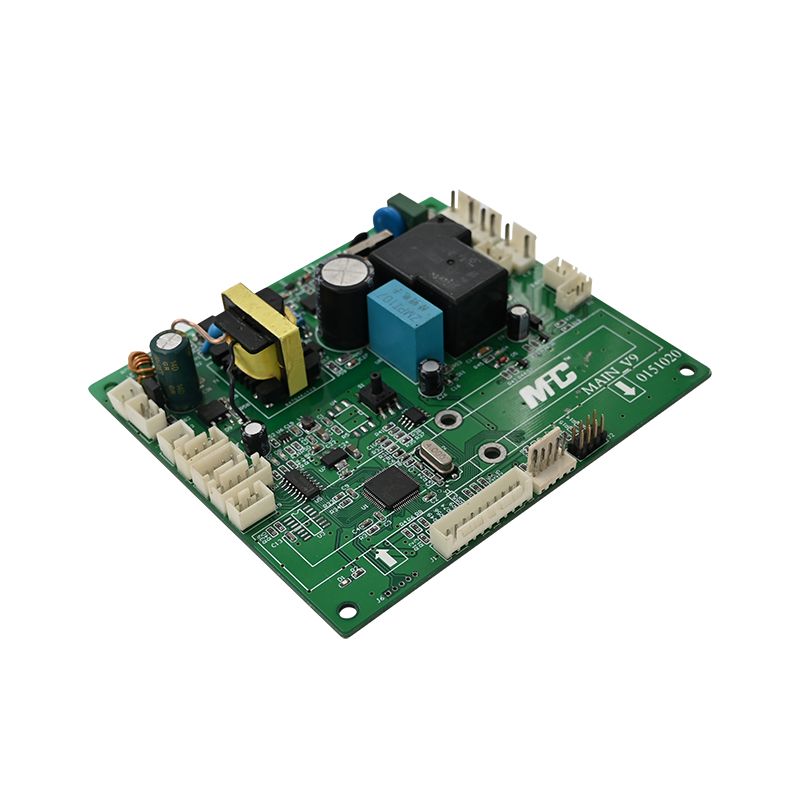

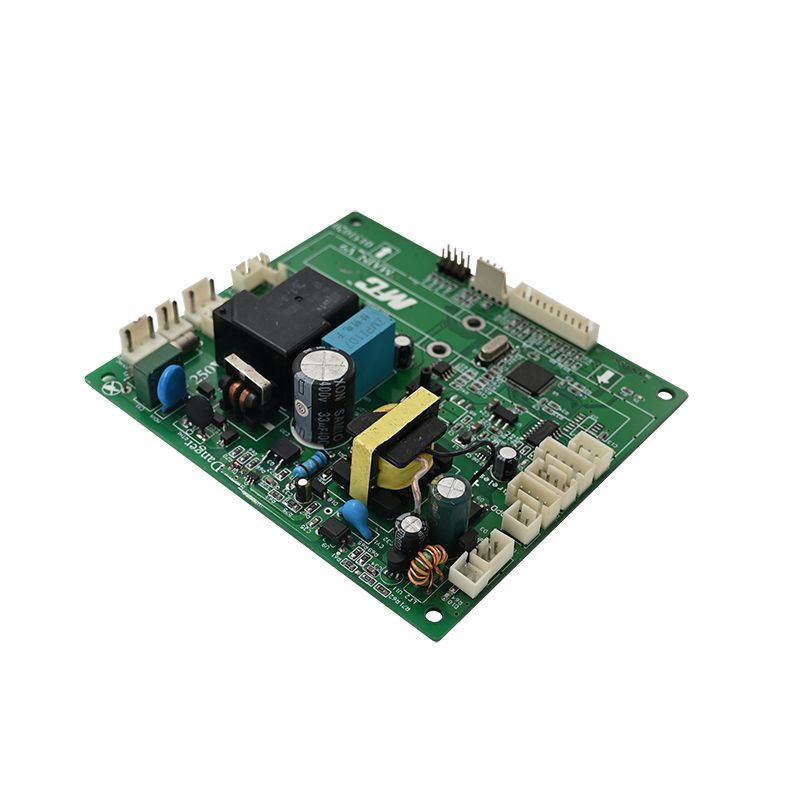

Како да најдете доверлив снабдувач за вашата електронска воздушна пумпа PCBA контролна плоча?
Во Unixplore Electronics можете да најдете широк спектар на опции за PCBA електронска воздушна пумпа од кинеско производство. Обезбедуваме конкурентни цени и професионални услуги по продажбата. Ние исто така сме желни да соработуваме и да изградиме прифатливо партнерство.
Карактеристики на производот за електронска воздушна пумпа:
● компактен, лесен за носење.
● Силен мотор со директен погон, без шум од триење на менувачот, висока моќност, висока ефикасност, брза брзина на надувување.
● Комплетен сет на уста за надувување е погоден за гуми, гумени чамци, кревети на надувување, воздушни перничиња, играчки на надувување, сферични надувувања и други намени.
● Има табела за прикажување на притисокот на воздухот, која може точно да го мери пневматскиот притисок на гумата, така што гумата на автомобилот го одржува нормалниот притисок во гумите во секое време.
l Постои претходно поставена вредност за контрола на функцијата за исклучување, а воздушната пумпа автоматски се прекинува откако воздушниот притисок ќе ја достигне претходно поставената вредност, што може да спречи пукање на гуми и балон.
Дизајнот на електронската воздушна пумпа PCBA треба да ги земе предвид следните аспекти:
Моќен менаџмент:Треба да управува со влезот и излезот на напојувањето за да се осигура дека напојувањето може стабилно да ја снабдува воздушната пумпа.
Контролно коло:Треба да го контролира прекинувачот и прилагодувањето на пумпата за надувување, како и комуникацијата со другите системи на автомобилот.
Избор на компоненти:Компонентите на плочката треба да бидат соодветни за електронски воздушни пумпи за да се обезбеди стабилност и сигурност.
Производствен процес:Процесот на производство на колото треба да ги земе предвид аспектите на анти-пречки, отпорен на прашина, водоотпорен итн. за да се обезбеди квалитетот и перформансите на производот.
Unixplore обезбедува едношалтерска услуга со клуч на рака за вашиот EMS проект. Слободно контактирајте не за зградата на вашиот одбор, можеме да направиме понуда за 24 часа откако ќе ја добиеме вашатаГербер-датотекаиСписок на БОМ!
Електронска воздушна пумпа PCBA Производство
* Гербер-датотеката и списокот BOM обезбедени од клиентот
* Направена празна ПХБ, компоненти купени од нас
* Изработка на ПХБ со целосно склопени делови
* 100% Функција тестирана во ред пред испораката
* Процес на производство без олово, усогласен со RoHS
* Брза испорака, со независен ESD пакет
* Еднократна електронска услуга за производство за дизајн на ПХБ, распоред на ПХБ, производство на ПХБ, набавка на компоненти, склопување на ПХБ SMT и DIP, програмирање на ИЦ, функционален тест, пакување и испорака
Unixplore Способност за склопување на ПХБ и ПХБ
Параметар |
Способност |
Слоеви |
1-40 слоеви |
Тип на склопување |
Преку дупка (THT), површинско монтирање (SMT), мешано (THT+SMT) |
Минимална големина на компонента |
0201 (01005 метрички) |
Максимална големина на компонента |
2,0 во x 2,0 во x 0,4 инчи (50 mm x 50 mm x 10 mm) |
Типови на пакети на компоненти |
BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, итн. |
Минимална подлога |
0,5 mm (20 мил) за QFP, QFN, 0,8 mm (32 мил) за BGA |
Минимална широчина на трага |
0,10 мм (4 мил.) |
Минимум клиренс на трага |
0,10 мм (4 мил.) |
Минимална големина на дупчалка |
0,15 мм (6 мил.) |
Максимална големина на табла |
18 во x 24 инчи (457 mm x 610 mm) |
Дебелина на табла |
0,0078 инчи (0,2 мм) до 0,236 инчи (6 мм) |
Материјал на табла |
CEM-3, FR-2, FR-4, High-Tg, HDI, алуминиум, висока фреквенција, FPC, Rigid-Flex, Rogers, итн. |
Површинска завршница |
OSP, HASL, Flash Gold, ENIG, Gold Finger итн. |
Тип на паста за лемење |
Оловен или безоловен |
Дебелина на бакар |
0,5 OZ - 5 OZ |
Процес на склопување |
Reflow лемење, лемење со бранови, рачно лемење |
Методи на инспекција |
Автоматска оптичка инспекција (AOI), рендген, визуелна инспекција |
Методи за тестирање во куќата |
Функционален тест, тест со сонда, тест за стареење, тест на висока и ниска температура |
Време на пресврт |
Земање примероци: 24 часа до 7 дена, масовно трчање: 10 - 30 дена |
Стандарди за склопување на ПХБ |
ISO9001:2015; ROHS, UL 94V0, IPC-610E класа ll |
Unixplore EMS услуга со додадена вредност
● Услуга за предпрограмирање на IC со датотека во формат HEX, ELF и BIN.
● Тест тела со функција за PCBA инвертер за автомобил, приспособена според барањата за тестирање на клиентот
● Услуга за градење кутии, вклучувајќи мувла за пластична и метална кутија и производство на делови
● Конформална обвивка вклучувајќи селективен лак за обложување, саксии со епоксидна смола
● Склоп на жица и кабел
● Склопување на готов производ вклучувајќи кутија, екран, мембрански прекинувач, етикетирање и приспособено пакување картонски или кутии за малопродажба.
● Различни тестови од трети лица за PCBA се достапни на барање
● Помош за сертификација на производи
Процедура за производство на PCBA
-
1.Автоматско печатење на паста за лемење
-
2.направено печатење со паста за лемење
-
3.SMT изберете и место
-
4.SMT изберете и место готови
-
5.спремен за лемење со повторно проток
-
6.направено повторно лемење
-
7.подготвени за АОИ
-
8.Процес на инспекција на AOI
-
9.Поставување на компонентата THT
-
10.процес на лемење со бранови
-
11.THT собранието е завршено
-
12.AOI инспекција за собранието THT
-
13.IC програмирање
-
14.функционален тест
-
15.КК проверка и поправка
-
16.PCBA конформален процес на обложување
-
17.ESD пакување
-
18.Подготвени за испорака
Пакување
За PCBA
За готов производ
