Навлажнувач PCBA

Од 2008 година, Unixplore Electronics е посветена на дизајнирање и производство на првокласен кинески овлажнител PCBA. Нашите производи се во согласност со стандардите за квалитет ISO9001:2015 и стандардот за склопување на ПХБ IPC-610E.

Испрати барање

Опис на производот

Како да се дизајнира и произведе овлажнител PCBA?

Би сакале да го претставиме нашиот висококвалитетен овлажнител PCBA и да ви овозможиме подобро разбирање на неговите функции и карактеристики.
Unixplore Electronics се гордее со овој производ и ги покануваме и новите и постоечките клиенти да соработуваат со нас и да помогнат да се создаде подобра иднина.

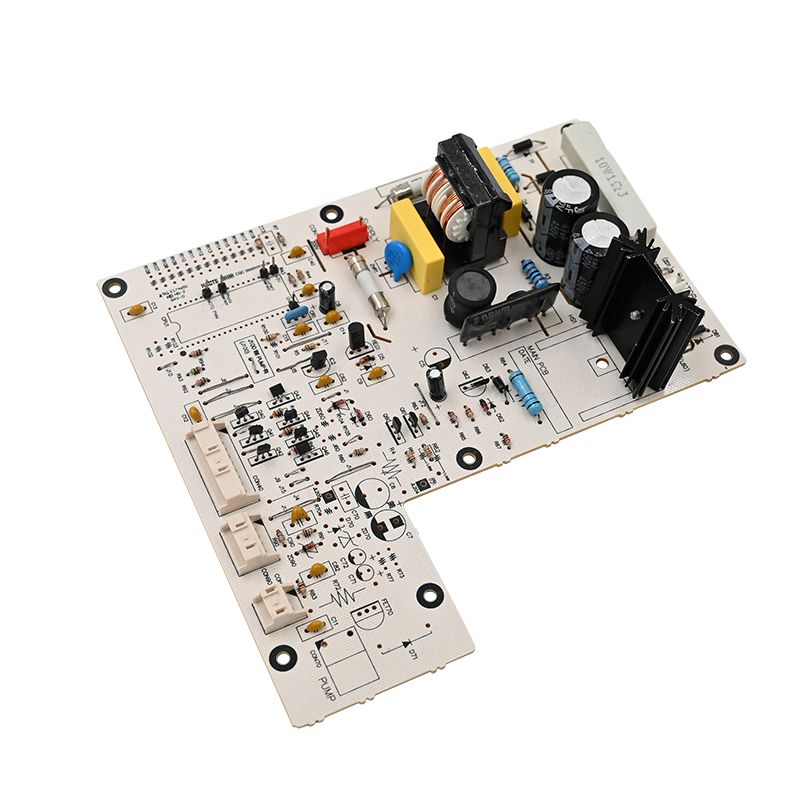

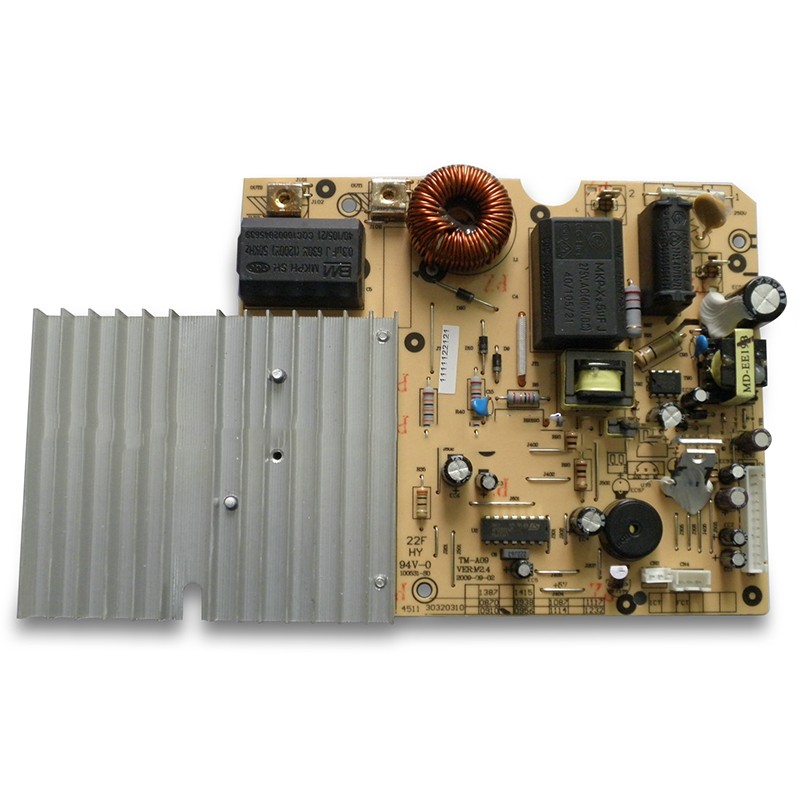

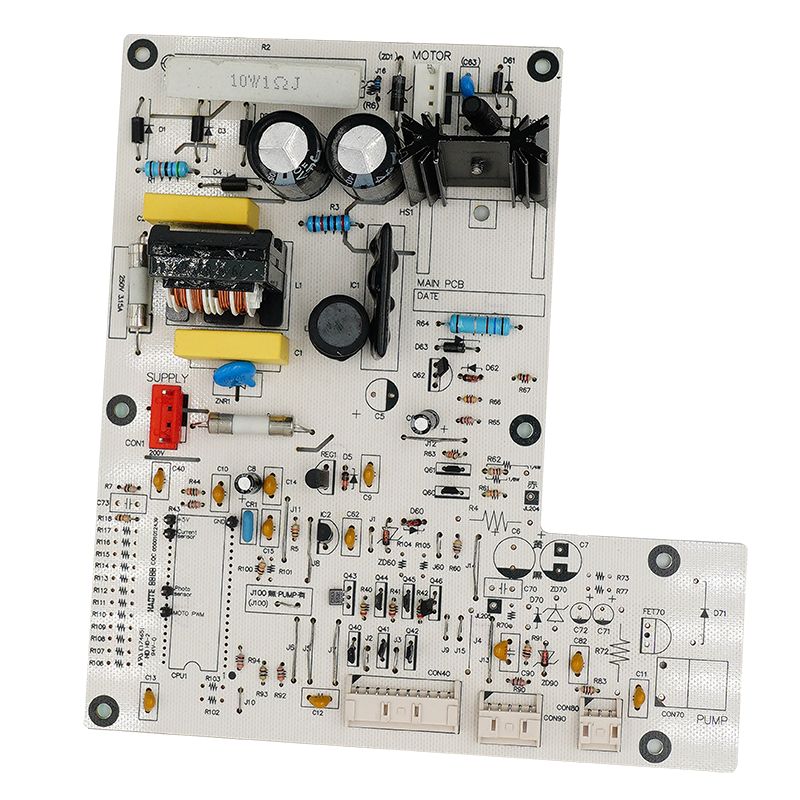

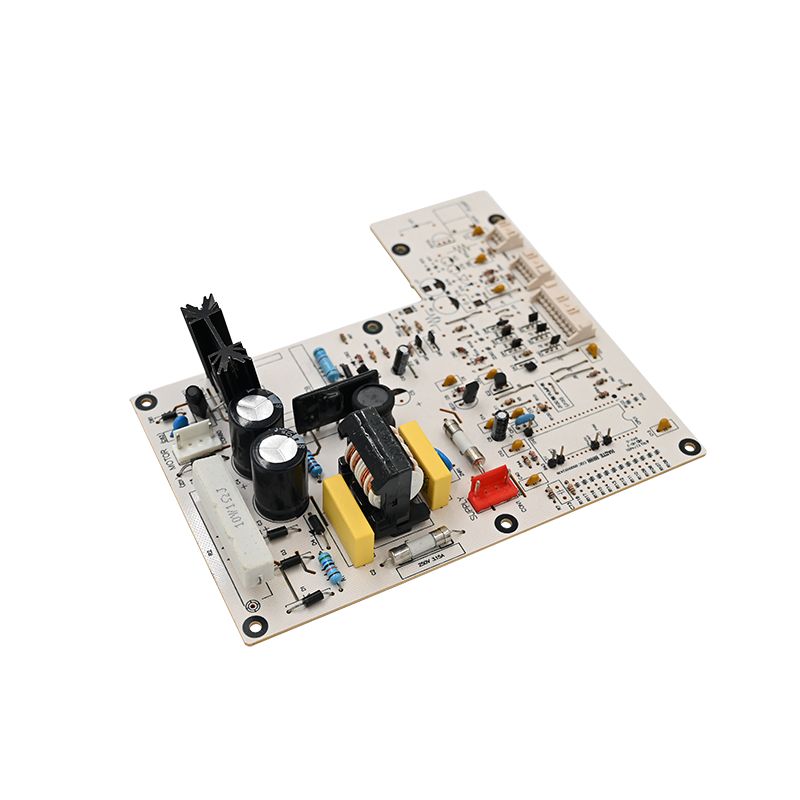

Контролната плоча на овлажнител PCBA е компонента на овлажнител, која ги одредува перформансите и функцијата на овлажнител.

Неговата улога е главно да го контролира прекинувачот, брзината на навлажнување и приказот на влажноста на овлажнител за да се обезбеди нормално функционирање и ефектот на употреба на овлажнител.

За некои едноставни навлажнувачи, на контролната табла може да им треба само прекинувач за напојување, сензор за влажност и коло за погон на овлажнител. Кога сензорот за влажност ќе открие дека внатрешната влажност е помала од поставената вредност, колото на PCBA на овлажнител ќе почне да се навлажнува; кога сензорот за влажност ќе открие дека внатрешната влажност е повисока од поставената вредност, колото на овлажнител ќе престане да навлажнува.

За некои покомплицирани навлажнувачи, на контролната табла може да и требаат и други функции, како што се прекинувач за тајминг, приказ на влажност, функција за прочистување на воздухот итн.

Кога ја дизајнирате контролната табла на овлажнител, треба да ги изберете соодветните електронски компоненти и коло во согласност со барањата и функциите и да ги составите и дебагирате според дизајнерските цртежи.

Unixplore обезбедува едношалтерска услуга со клуч на рака за вашиот EMS проект. Слободно контактирајте не за зградата на вашиот одбор, можеме да направиме понуда за 24 часа откако ќе ја добиеме вашатаГербер-датотекаиСписок на БОМ!

Навлажнувач PCBA Производство

* Гербер-датотеката и списокот BOM обезбедени од клиентот
* Направена празна ПХБ, компоненти купени од нас
* Изработка на ПХБ со целосно склопени делови
* 100% Функцијата е тестирана во ред пред испораката
* Процес на производство без олово, усогласен со RoHS
* Брза испорака, со независен ESD пакет
* Еднократна електронска услуга за производство за дизајн на ПХБ, распоред на ПХБ, производство на ПХБ, набавка на компоненти, склопување на ПХБ SMT и DIP, програмирање на ИЦ, функционален тест, пакување и испорака

Unixplore Способност за склопување на ПХБ и ПХБ

Параметар	Способност
Слоеви	1-40 слоеви
Тип на склопување	Преку дупка (THT), површинско монтирање (SMT), мешано (THT+SMT)
Минимална големина на компонента	0201 (01005 метрички)
Максимална големина на компонентата	2,0 во x 2,0 во x 0,4 инчи (50 mm x 50 mm x 10 mm)
Типови на пакети на компоненти	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, итн.
Минимална подлога	0,5 mm (20 мил) за QFP, QFN, 0,8 mm (32 мил) за BGA
Минимална широчина на трага	0,10 мм (4 мил.)
Минимум клиренс на трага	0,10 мм (4 мил.)
Минимална големина на дупчалка	0,15 мм (6 мил.)
Максимална големина на табла	18 во x 24 инчи (457 mm x 610 mm)
Дебелина на табла	0,0078 инчи (0,2 мм) до 0,236 инчи (6 мм)
Материјал на табла	CEM-3, FR-2, FR-4, High-Tg, HDI, алуминиум, висока фреквенција, FPC, Rigid-Flex, Rogers, итн.
Површинска завршница	OSP, HASL, Flash Gold, ENIG, Gold Finger итн.
Тип на паста за лемење	Оловен или безоловен
Дебелина на бакар	0,5 OZ - 5 OZ
Процес на склопување	Reflow лемење, лемење со бранови, рачно лемење
Методи на инспекција	Автоматска оптичка инспекција (AOI), рендген, визуелна инспекција
Методи за тестирање во куќата	Функционален тест, тест со сонда, тест за стареење, тест на висока и ниска температура
Време на пресврт	Земање примероци: 24 часа до 7 дена, масовно трчање: 10 - 30 дена
Стандарди за склопување на ПХБ	ISO9001:2015; ROHS, UL 94V0, IPC-610E класа ll

Unixplore EMS услуга со додадена вредност

● Услуга за предпрограмирање на IC со датотека во формат HEX, ELF и BIN.
● Тест тела со функција на овлажнител PCBA прилагодена според барањата за тестирање на клиентот
● Услуга за градење кутии, вклучувајќи мувла за пластична и метална кутија и производство на делови
● Конформална обвивка вклучувајќи селективен лак за обложување, саксии со епоксидна смола
● Склоп на жица и кабел
● Склопување на готов производ вклучувајќи кутија, екран, мембрански прекинувач, етикетирање и приспособено пакување картонски или кутии за малопродажба.
● Различни тестови од трети лица за PCBA се достапни на барање
● Помош за сертификација на производи

Процедура за производство на PCBA
