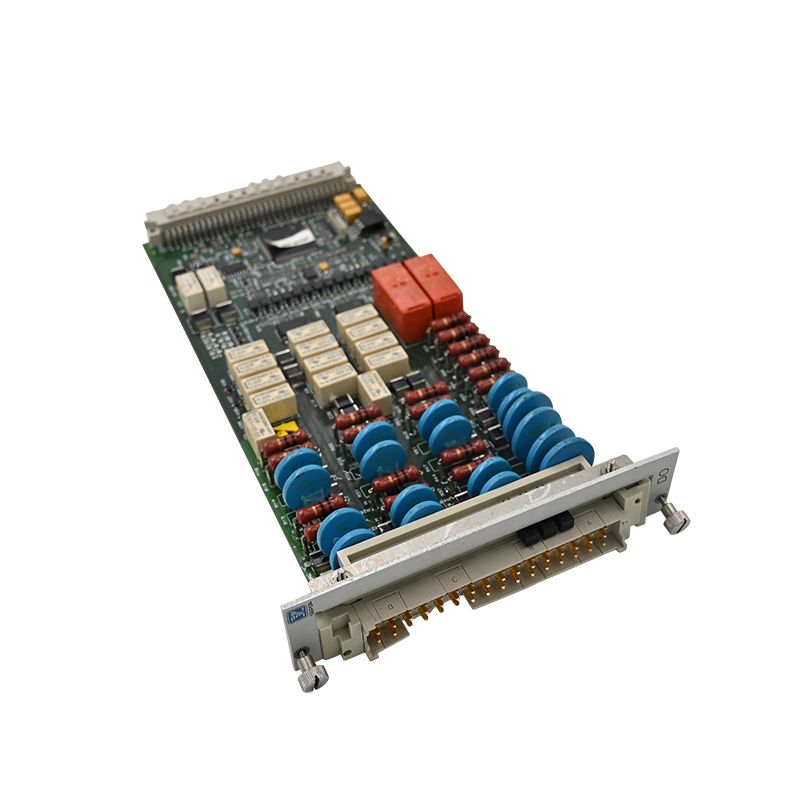

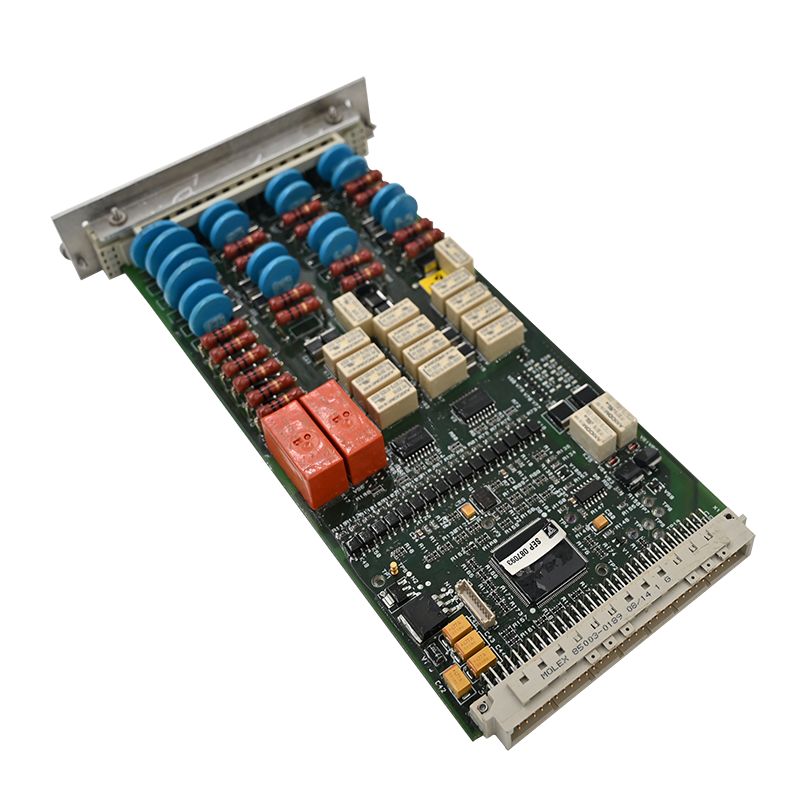

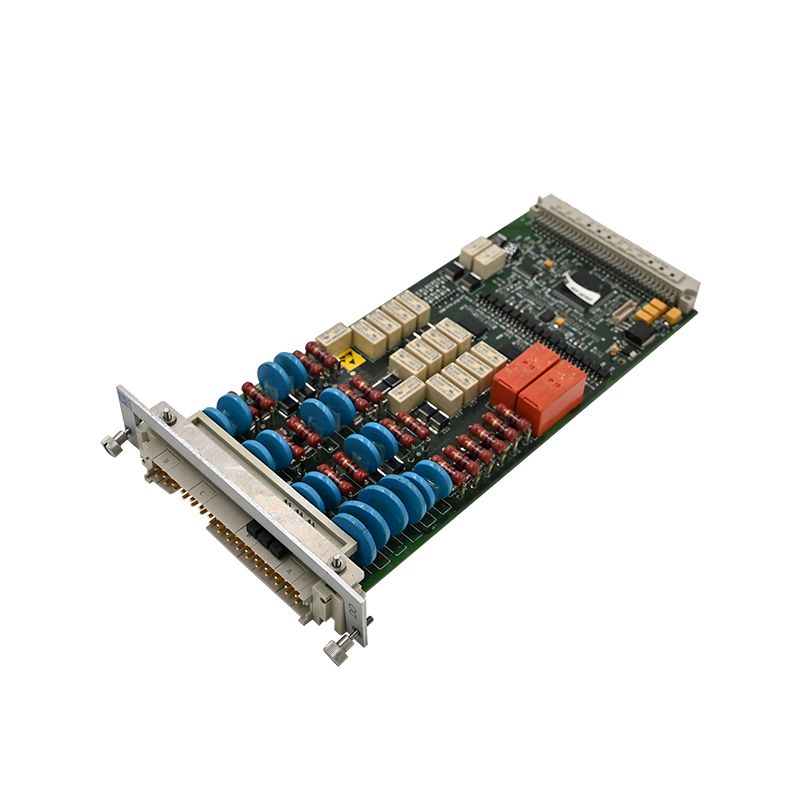

Unixplore Electronics е специјализирана за едношалтерско производство и снабдување со клуч на рака за ISA картички PCBA во Кина од 2008 година со сертификација на ISO9001:2015 и стандард за склопување на ПХБ IPC-610E, кој е широко користен во различни индустриски контролни капацитети и системи за автоматизација.
Unixplore Electronics со гордост ви нудиISA картичка PCBA. Нашата цел е да се осигураме дека нашите клиенти се целосно свесни за нашите производи и нивната функционалност и карактеристики. Искрено ги покануваме новите и старите клиенти да соработуваат со нас и заедно да се движат кон просперитетна иднина.
ISA (Industry Standard Architecture) картичка е картичка за проширување што се користи во раните компјутери компатибилни со IBM за да обезбеди дополнителна функционалност. Овие картички беа претставени во 1981 година и беа основно средство за проширување на можностите на компјутерот додека не беа заменети со понови технологии како што се PCI и AGP. ISA картичките обично се користеа за додавање функции како што се звучни картички, модеми и мрежни картички. Тие обично беа вметнати во ISA слот на матичната плоча на компјутерот и често се карактеризираа со нивната долга, правоаголна форма.
При изборот на доверлива фабрика за ISA картичка PCBA (Склопување на плочата за печатено коло), треба да се земат предвид неколку фактори. Еве неколку клучни работи што треба да ги имате на ум:
Искуство:Побарајте фабрика која има добро досие за производство на висококвалитетни PCBA за ISA картички. Проверете ја нивната веб-страница и прочитајте ги прегледите за да видите што доживеале другите клиенти.
Опрема и технологија:Проверете дали фабриката ја има соодветната опрема и технологија за производство на PCBA на вашата ISA картичка. Тие треба да имаат најнов софтвер, машини и материјали за да обезбедат резултати со највисок квалитет.
Сертификати:Проверете дали фабриката за PCBA има соодветни сертификати. На пример, ISO 9001 или други сертификати за системи за управување со квалитет покажуваат дека фабриката има воспоставено процеси за управување со квалитетот, што може да доведе до подобра контрола на квалитетот на PCBA.
Услуги на клиентите:Сигурна фабрика треба да има посветен тим за услуги на клиентите кој може да ви обезбеди брзи и корисни одговори на сите ваши прашања.
Цена:Споредете ги трошоците во различни фабрики за да се осигурате дека ќе ја добиете најдобрата вредност за вашите пари. Осигурајте се дека сте во можност да добиете понуда што покрива сè што е потребно, вклучувајќи ги и трошоците за компоненти, трошоците за склопување и трошоците за испорака.
Откако ќе ги соберете горенаведените детали, ќе имате подобро разбирање за тоа што може да испорача фабриката за PCBA за картички ISA, вклучувајќи ја нивната цена, доверливост и квалитет.
Параметар | Способност |
Слоеви | 1-40 слоеви |
Тип на склопување | Преку дупка (THT), површинско монтирање (SMT), мешано (THT+SMT) |
Минимална големина на компоненти | 0201 (01005 метрички) |
Максимална големина на компонентата | 2,0 во x 2,0 во x 0,4 инчи (50 mm x 50 mm x 10 mm) |
Типови на пакети на компоненти | BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, итн. |
Минимална подлога | 0,5 mm (20 мил) за QFP, QFN, 0,8 mm (32 мил) за BGA |
Минимална широчина на трага | 0,10 mm (4 мил) |
Минимум клиренс на трага | 0,10 mm (4 мил) |
Минимална големина на дупчалка | 0,15 мм (6 мил.) |
Максимална големина на табла | 18 во x 24 инчи (457 mm x 610 mm) |
Дебелина на табла | 0,0078 инчи (0,2 мм) до 0,236 инчи (6 мм) |
Материјал на табла | CEM-3, FR-2, FR-4, High-Tg, HDI, алуминиум, висока фреквенција, FPC, Rigid-Flex, Rogers, итн. |
Површинска завршница | OSP, HASL, Flash Gold, ENIG, Gold Finger итн. |
Тип на паста за лемење | Оловен или безоловен |
Дебелина на бакар | 0,5 OZ - 5 OZ |
Процес на склопување | Reflow лемење, лемење со бранови, рачно лемење |
Методи на инспекција | Автоматска оптичка инспекција (AOI), рендген, визуелна инспекција |
Методи за тестирање во куќата | Функционален тест, тест со сонда, тест за стареење, тест со висока и ниска температура |
Време на пресврт | Земање примероци: 24 часа до 7 дена, масовно бегство: 10 - 30 дена |
Стандарди за склопување на ПХБ | ISO9001:2015; ROHS, UL 94V0, IPC-610E класа ll |
1.Автоматско печатење на паста за лемење
2.направено печатење со паста за лемење
3.SMT изберете и место
4.SMT изберете и место готови
5.спремен за лемење со повторно проток
6.направено повторно лемење
7.подготвени за АОИ
8.Процес на инспекција на AOI
9.Поставување на компонентата THT
10.процес на лемење со бранови
11.THT собранието е завршено
12.AOI инспекција за собранието THT
13.IC програмирање
14.функционален тест
15.КК проверка и поправка
16.PCBA конформален процес на обложување
17.ESD пакување
18.Подготвени за испорака
