Која е процедурата за производство на пиштол за масажа PCBA: 20-годишен водич за производство

Производството на пиштол за масажа PCBA бара ракување со висока струја, контрола на моторот без четкички и безбедност на корисникот. По две децении производство на електроника за погон на моторот, видов дека дизајните се прегреваат, губат брзина под оптоварување или создаваат опасности од батеријата. Оваа постапка чекор-по-чекор го опфаќа целиот производствен работен тек од изборот на компоненти до финалниот тест.

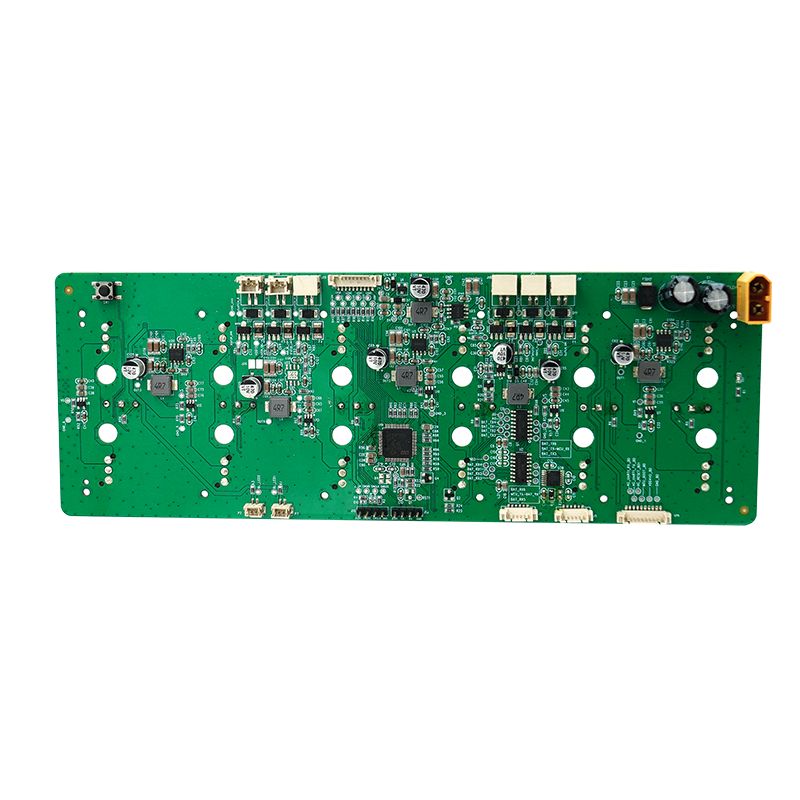

Стандарден проток на производство за пиштол за масажа PCBA

Секој пиштол за масажа PCBA следи низа од 9 чекори. Прескокнувањето на кој било чекор ја зголемува стапката на неуспех на теренот.

Чекор 1 – Набавка на компоненти и дојдовна инспекција

Тест: Примерете 50 МОСФЕТ од секоја група. Измерете Rds(вклучено) на 25°C и 80°C. Одбијте множества кои надминуваат 7 mΩ на висока температура.

Чекор 2 - матрица за паста за лемење и печатење

Критично: Користете матрица за чекори - 0,12 mm дебелина под MOSFET, 0,10 mm под MCU и сензори. Само една дебелина предизвикува отворања или мостови.

Чекор 3 – SMT склопување и обновување

• Редослед на поставување: сензори за сала → пасивни → MOSFET → MCU → конектори
• Профил на обновување: максимални 245°C за 10 секунди (без олово)
• Азотна атмосфера - Потребна е за пакетите QFN (MCU, двигател на портата)
• Рендгенски преглед – Задолжителна за проверка на празнење под MOSFET влошки (празнини < 20%)

Чекор 4 – Селективно лемење за компоненти низ дупки

Пиштолот за масажа на PCBA често има потреба од делови со отвори за механичка сила:

Не течете ги деловите низ дупките. Нивните пластични тела се топат во рерната на 245°C.

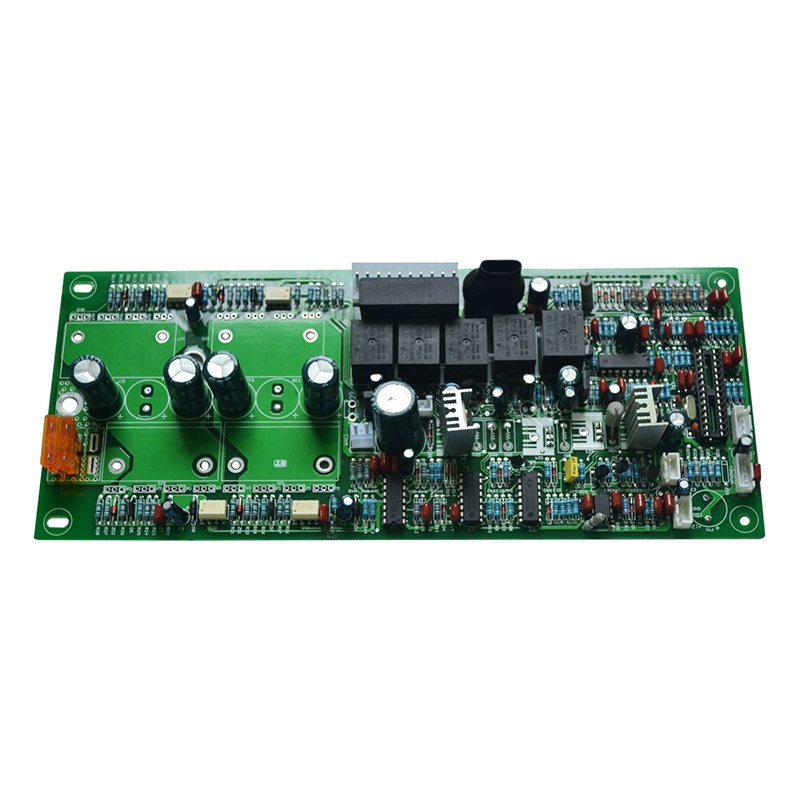

Дизајн на кола за погон на мотор за пиштол за масажа PCBA

Делот за погон на моторот го одредува ракувањето со струјата на застој и времето на работа на батеријата.

Трифазен погон на мотор без четки DC (BLDC).

Термички дизајн: Секој MOSFET дисипира до 2W на 20А. Користете термички шипки (9 по МОСФЕТ) кои се поврзуваат со долниот бакар (минимум 2 oz).

Управување со енергија за батерија и полнење

Критична безбедност: Користете две независни патеки за заштита од прекумерна струја – една во двигателот на портата, една во ИЦ за заштита на батеријата. Една грешка не смее да дозволи моторот да работи без команда.

Програмирање и калибрација на фирмверот

Ниту еден пиштол за масажа PCBA не го остава производството без целосна калибрација.

Програмска секвенца

1. Блиц на подигнувачот - преку SWD или UART (5 секунди)
2. Константи на калибрација – складирани во EEPROM или MCU блиц
3. Табела за пребарување на брзина - должност PWM наспроти целни вртежи во минута (12 поени)
4. Праг за откривање на застој – граница на струја поставена на 22A ± 1A

Параметри за калибрација складирани по табла

Зошто е важна калибрацијата: Без калибрација на сала по табла, моторот произведува звучно лелекаат при мали брзини. Корисниците ги отфрлаат пиштолите за масажа кои звучат неисправно.

Собрание и механичка интеграција

PCBA е бескорисна ако не одговара на рачката или не ја исфрла топлината.

Топлина и термички интерфејс

Тест: Работете го пиштолот за масажа PCBA на 2800 вртежи во минута 30 минути. Температурата на куќиштето на MOSFET мора да биде под 85°C.

Ослободување од напрегање на жичен појас и конектор

• Жици за батерии - се залемени, па залепени со силикон (спречува флекс замор)
• Моторни фазни жици – JST конектор со брава за заклучување (минимум 20 циклуси)
• Копчен флекс кабел – ZIF конектор, чекор од 0,5 mm, залепен по вметнувањето

Тестирање на производство и контрола на квалитет

Секој пиштол за масажа PCBA мора да ги помине овие пет тестови пред склопувањето.

Тест за изгореници и вибрации

Примерок од 5% од производството за:

• 6 часа со 2400 вртежи во минута – следете ја температурата на MOSFET преку сензорот MCU
• Случајни вибрации – 5 Grms, 30 минути (симулира испуштена алатка)
• Циклус на полнење-празнење – 3 циклуси (го потврдува ИЦ за заштита)

Најчесто поставувани прашања – вообичаени прашања за производството на пиштоли за масажа PCBA

П1: Што предизвикува пиштолот за масажа PCBA да ја губи моќта под притисок на телото?

О: Примарната причина е несоодветната јачина на погонот на вратата за MOSFET-овите со висока страна. Кога притисокот го зголемува оптоварувањето на моторот, BLDC контролерот се обидува да ја зголеми струјата. Ако кондензаторот на багажникот (кој го напојува двигателот на портата од високата страна) е помал, напонот на портата паѓа под прагот на MOSFET, зголемувајќи го Rds(on) од 4 mΩ на 20 mΩ. Ова создава термичка јамка:

Пад на напон → погон на долната врата → поголем отпор → повеќе топлина → дополнително зголемување на отпорот

Поправката бара три промени на пиштолот за масажа PCBA:

1. Вредност на кондензаторот на Bootstrap – Користете минимум 220 nF (многу дизајни користат 47 nF). Пресметајте врз основа на полнење на портата: C_boot = (Q_g × 10) / ΔV. За типични MOSFET (Q_g = 30 nC), 220 nF обезбедува безбедна маржа.
2. Врвна струја на двигателот на портата – Изберете двигател со можност за мијалник/извор од 1,5 А (на пр., DRV8320). Слабите двигатели (0,5А) не можат да го надополнат капачето на багажникот за време на високи работни циклуси на PWM.
3. Диода за подигање – Користете ултрабрза диода (trr < 50 ns). Стандардот 1N4148 има обновување од 4 ns, но само рејтинг од 100 mA - недоволен за пиштол за масажа PCBA кој работи на 20 kHz PWM. Префрлете се на BAS3007 (1A, 10 ns).

По овие модификации, струјата на застојот останува стабилна на 22А дури и со 15 kg применет притисок на телото.

П2: Како да спречам лажни активирања на ИЦ за заштита на батеријата на пиштолот за масажа PCBA?

О: Се појавуваат лажни активирања кога бучавата од менувањето на моторот се спојува во тековната линија на сетило на ИЦ за заштита на батеријата. Фазното префрлување на моторот BLDC создава скокови на струја од 1 µs до 50 А - пребрзо за заштитниот IC да се разликува од краток спој. Три хардверски поправки го решаваат ова:

Нископропусен филтер на сензорен влез – Инсталирајте RC филтер (10Ω + 1 µF керамика) директно на CS+ пинот на заштитниот IC. Аголна фреквенција = 16 kHz. Ова поминува просечна струја (20–30 А), но ги блокира скоковите на комутацијата од 200 kHz.

Заземјување на отпорник за одвоено сетило – Стартувајте посветена Келвинска трага од негативниот терминал на отпорникот на шант до CS-пинот на заштитниот IC. Не споделувајте го ова заземјување со струите на изворот на MOSFET. Дури и 1 mΩ споделена трага генерира 50 mV лажен сигнал на 50А.

Приспособување на тајмерот за одложување – Програмирајте го доцнењето преку струја на заштитниот IC на 100 µs (под претпоставка дека вашиот ИЦ го поддржува). Повеќето дизајни на пиштоли за масажа PCBA користат доцнење од 10 µs од референтните дизајни на батерии. Комутационите скокови траат само 2-3 µs. Доцнењето од 100 µs ги игнорира додека сè уште реагира на вистински шорцеви (времетраење > 50 µs).

Тест со осцилоскоп: Сонда CS+ додека моторот работи со максимално оптоварување. Боцките мора да останат под прагот на исклучување на заштитниот IC (обично 50 mV за шант од 50 А). Ако скоковите го надминат прагот, зголемете го капацитетот на филтерот до 2,2 µF.

П3: Која е правилната процедура за програмирање на повеќе ПЦБА плочи од пиштоли за масажа во производството?

О: Програмската процедура за производство во четири фази спречува мешање и го намалува времето на програмирање за 75% во споредба со трепкањето едно по едно.

Фаза 1 - Пред-SMT програмирање (опционално за големи работи)

Користете програмер за банда (на пр., Elnec BeeProg) за да го вклучите подигнувачот во MCU пред да го поставите. Ова работи само за MCU со надворешен блиц (QFN пакети со изложени пинови). Одбијте го секој чип што не успева да се потврди - поевтино од преработката на поставените табли.

Фаза 2 – Програмирање во системот по SMT

Поставете програмски пого пински прицврстувач (6 пинови: SWDIO, SWCLK, 3.3V, GND, RESET, BOOT0). Користете повеќеканален програмер (8 или 16 табли истовремено). Целно време: 45 секунди по табла, вклучувајќи верификација.

Фаза 3 - Калибрациона станица (најкритична)

По програмирањето, преместете ги таблите во калибрационен уред кој содржи вистински мотор за пиштол за масажа со оптички енкодер. Уредот го поминува секој пиштол за масажа PCBA преку:

• Порамнување на салата (автоматски го прилагодува електричниот агол)
• Линеарност на брзината (евидентира табела PWM наспроти RPM)
• Тековно ограничување (го зголемува оптоварувањето до патување 22 А)

Чувајте ги овие 12 константи за калибрација во заштитен сектор за блиц MCU. Плочите без калибрација произведуваат неконзистентни рампи за брзина.

Фаза 4 – Следливост

Печатете 2D податочна матрица код на секоја PCBA која содржи:

• Шифра на датум на производство (YYWW)
• Контролна сума за калибрација
• Број на многу MOSFET (од дојдовна проверка)

Скенирајте го овој код за време на конечното склопување. Ако дојде до дефект на теренот, може да следите до одредена серија на компоненти и да ги преработите само погодените единици.

Цели за производство на принос за пиштол за масажа PCBA

Правилно произведениот пиштол за масажа PCBA испорачува 2800 вртежи во минута под оптоварување, се исклучува при застој во рок од 500 ms и преживува 500 циклуси на полнење. Следете ја оваа постапка, прегледајте го секој чекор и вашите производи ќе ги надминат конкурентите кои ја прескокнуваат калибрацијата или што недоволно го специфицираат погонот на вратата.
