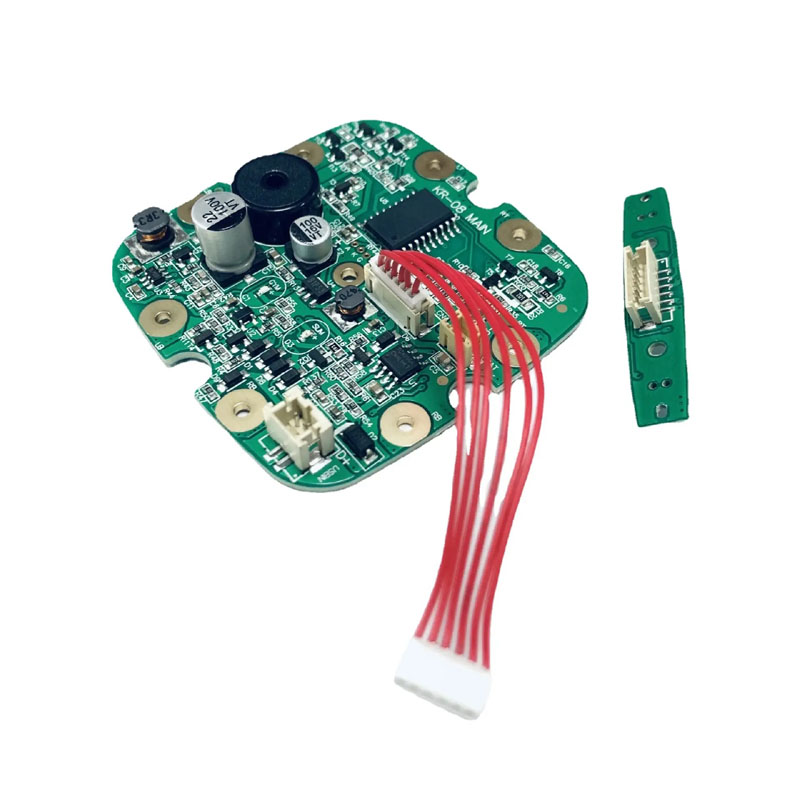

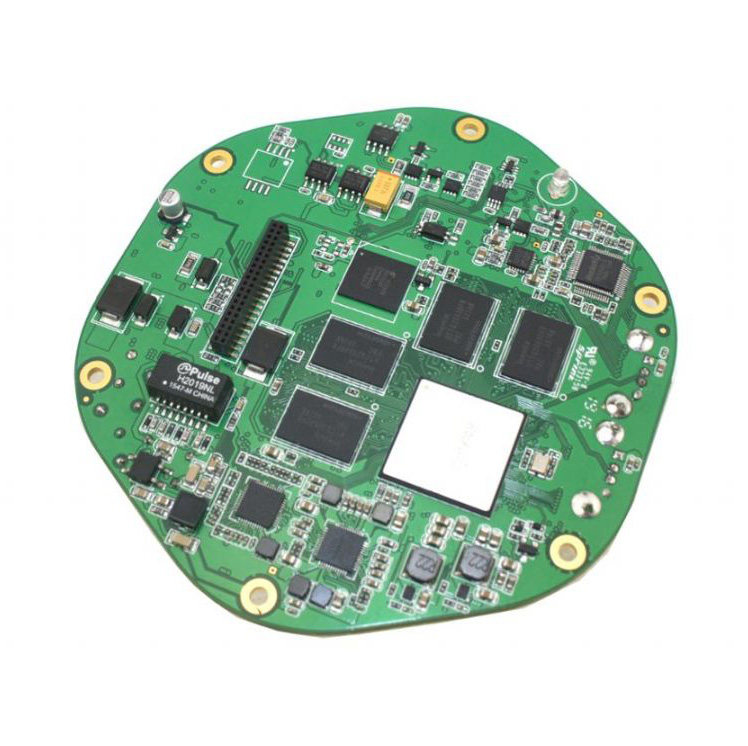

Воден флосер PCBA

Еколошки барања и класификации

Флосерот за вода работи во екстремни средини во бањата кои се карактеризираат со директни прскања со вода, висока амбиентална пареа и агресивни хемиски експозиции, како што се остатоци од паста за заби и миење уста. Стандардна електроника брзо подлегнува на корозија, паразитски струи на истекување и електрични кратки кола во овие услови.

Нашите инженерски решенија за PCBA се специјално изградени за да ги издржат овие тешки еколошки стресови, гарантирајќи сигурен 3-годишен животен циклус на работа на производот.

Ублажување на ризиците од подлогата

Потребни сертификати Вградени: Сите изработки на PCBA флосери за вода се во согласност со глобално задолжителните регулативи за апаратот: IEC 60335-1 (Безбедност на апарати за домаќинство), UL 60730-1 (Автоматски електрични контроли), IPX4/IPX7 Минимална заштита од навлегување REACH за животната средина RoHS и стандардите за заштита на хемиски производи.

Основен избор на ламинат и архитектура на бакар

Изборот на основниот ламинат го дефинира долгорочниот интегритет на PCBA при континуирана изложеност на влага. Стандардниот FR-4 лесно ја апсорбира водената пареа преку необработените исечени рабови на плочата и обложена преку буриња, што доведува до катастрофални кратки споеви со проводна анодна нишка (CAF) во рок од 12 месеци.

Споредени оценки на ламинат

• Стандарден FR-4: Апсорпција на вода 0,10%–0,20%, TG 130°C–140°C. Погоден само за суви области. Избегнувајте примена на флосер за вода бидејќи предизвикува брзо откажување на CAF.

• Висок TG FR-4 [Нашиот избор на јадро]: Апсорпција на вода 0,08%–0,12%, TG 170°C. Идеален избор за профили на влажна, наизменична влага.

• Висок TG FR-4 без халогени [Препорачано]: Апсорпција на вода 0,05%–0,08%, TG 150°C. Еко-пријателска градба со одлична отпорност на влага.

• Полиимид: Апсорпција на вода 0,02%–0,04%, TG 250°C. Премиум опција за постојана влажна изложеност или крути-флекс зони.

Спецификации за тежина и позлата на бакар

• Надворешен слој Бакар: Минимум 1 oz (35 µm) за да се обезбеди оптимизирана антикорозивна маргина.

• Бакар внатрешен слој: Минимум 0,5 oz (18 µm) за да се обезбеди интегритет на сигналот од внатрешни пречки на моторот.

• Позлатени дупчиња (PTH): Минимум 25 µm дебелина на бакарното обложување во внатрешноста на бурињата за да се формира херметичко, херметички затворање со влага.

• Површинска завршница: Строго користи ENIG (злато за потопување без никел без електроника). Целосно го забрануваме HASL (Нивелирање на лемење со топол воздух) за PCBA за воден флосер бидејќи изложената легура на калај-олово кородира во испарувањата од плакнење уста во рок од 90 дена.

Поставување на слоеви и механички дизајн

Во зависност од архитектурата на вашиот производ, ние испорачуваме приспособени повеќеслојни конфигурации за борба против бучавата на пумпата со висока фреквенција (EMI) и ограничувањата на структурното растојание:

• Основно ниво (само за копчиња и пумпа): Формулиран на оптимизирана подлога со 2-слој висок TG FR-4, балансирајќи ја економичноста со висококвалитетна индустриска заштита од влага.

• Паметно/премиум ниво (сензор за притисок, LCD/LED дисплеј, Bluetooth, брзо полнење USB-C): Конструиран со натрупување со 4 слоеви. Двојните внатрешни цврсти рамнини за заземјување ги штитат чувствителните MCU сигнали од EMF на пумпата и делуваат како дефинитивен физички блок против внатрешната дифузија на влага.

Дебелина и интеграција со круто-флекс

• 1,0 mm Дебелина: Дизајниран за компактни, ергономски рачни рачки кои бараат структурна агилност и отпорност на паѓање.

• 1,6 мм Дебелина: Дизајниран за базни станици; нуди максимална цврстина и најниска стапка на дифузија на природна водена пареа.

• Ригид-флекс ПХБ специјализација: За ултра-премиум компактни рачки, поддржуваме цврста флексна конструкција каде батеријата се поврзува преку флексибилна полиимидна опашка заштитена со покривка. Ова ги елиминира жичаните појаси кои се склони кон неуспех и значително го надградува целокупниот рејтинг IPX на склопот.

Двојна одбрана: конформна облога и запечатување на компонентите

Роботски селективен конформален слој

Дури и најдобрата подлога бара херметички површински слој за да ја преживее секојдневната влажност во бањата.

• Прецизно автоматско прскање со повеќе оски: Нашите автоматизирани роботски линии нанесуваат униформа заштитен слој додека прецизно ги маскираат областите што мора да останат необложени, како што се портите од тип C, контактите на батериите и портите за сигнализација.

• УВ инспекција со 0,1% флуоресцирачка боја: Специјализирана боја за УВ индикатор се меша во облогата, овозможувајќи им на оптичките автоматизирани скенери со голема брзина да проверат униформа минимална дебелина од 25 µm без празнини за иглички.

Спецификации за запечатување на интерфејсот на ниво на компоненти

1. Приклучок за USB-C: Опремен со силиконски заптивка за компресија и гумена капа, со што се постигнува запечатување IPX4 кога приклучокот е затворен.

2. Тактилни прекинувачи: Претерано обликувани со робусна гумена чизма над куполата за да се погоди IPX5 локализираната заштита од влез.

3. Приклучок за пумпа: Целосно затворен преку епоксидно полнење за саксии за целосна IPX7 привремена заштита од потопување.

4. Контактни пинови за полнење (Pogo иглички): Строго назначени со минимално тешко обложување со злато (тврдо злато) и О-прстен заптивки од 30 µ inch. Стандардните иглички обложени со никел кородираат и откажуваат во рок од 6 месеци од дневното полнење во влажна бања. Нашите тешки златни јазичиња издржуваат 20.000 циклуси на влажно поврзување без деградација на отпорот на контакт.

Строг тек на тестирање на квалитетот на производството

Секое произведено многу Unixplore флосер за вода PCBA мора да помине низа интензивни проверки на квалитетот на симулација на влага пред да се испрати:

1. Влажност на животната средина: 48 часа на 40°C и 93% RH (не кондензира). Критериуми за полагање: Нема видлива оксидација; Отпор на изолација (IR > 10 MΩ) помеѓу кои било две мрежи.

2. IPX4 Тест со прскање со вода: 10 минути континуирано осцилирачко прскање со повеќеаголни цевки за да се потврди нула влез на течност под слоевите на облогата.

3. Проверка на изолацијата со висок напон: Примена на 500V DC помеѓу примарните приклучоци на батеријата и рамнината за заземјување за да се потврди IR > 50 MΩ натопување по влажноста.

4. Пост-стрес функционална верификација: Вклучување на пумпата во цел циклус под оптоварување. Се толерираат нулта ресетирање на микроконтролерот (MCU), пелтечење на тајмингот или лажно стартување.

ЧПП за инженерство и технички информации

Може ли да користам стандарден FR-4 за воден флосер PCBA ако нанесам дебел слој на конформална обвивка за да ги намалам трошоците?

О: Апсолутно не. Ова е вообичаена производствена замка која води до високи стапки на враќање на теренот. Конформалната обвивка не може да запечати три критични патишта:

1. Необложени преку буриња: Водената пареа патува странично во внатрешниот ткаат од стаклени влакна на стандардниот FR-4 преку капиларно дејство, достигнувајќи ги компонентите одоздола. По повторените циклуси на влажност, се формираат бели спроводливи остатоци од сол, кои ги премостуваат компонентите.

2. Рутирани рабови (Edge Wicking): Рутирањето на таблата ги остава отворени необработените ламинатни рабови. Површинскиот напон предизвикува повлекување на облогите од острите агли, оставајќи микро-празнини од 0,5 mm каде што влегува пареата од бањата.

3. Компонента долна страна: Облогата ја покрива надворешната обвивка, но не може совршено да навлезе под кондензаторите и отпорниците со низок профил на SMT. Заробената влага ги хидролизира остатоците од флуксот, создавајќи јонска контаминација што предизвикува спонтано, непотребно стартување на пумпата.

   Нашето решение: High TG FR-4 со ENIG и епоксидно издавање со рабови обезбедува трислојна заштита што лесно опстојува над 3 години во 95% RH.

Вашиот EMS партнер со клуч на рака: Unixplore Electronics

При изборот на добавувач на PCBA флосер за вода, долготрајната инженерска сигурност и строгата контрола на квалитетот се клучни. Unixplore Electronics обезбедува напредни способности и индустриска инфраструктура за беспрекорно да го оживее вашиот дизајн:

l Услуги EMS со клуч на рака: Го управуваме целиот животен циклус на вашиот производ, од шематска оптимизација и преглед на DFM на компоненти до глобални набавки на делови, склопување SMT и DIP, програмирање на фирмверот, функционално тестирање (FCT), автоматизирано конформално обложување, градење на завршна кутија и специјализирано пакување.

l Сертифицирани стандарди за квалитет: Целиот наш производствен екосистем е сертифициран според ISO 9001:2015, а сите практики за електронско склопување строго се придржуваат до меѓународниот стандард IPC-A-610E, елиминирајќи го ризикот од споеви со ладно лемење или неусогласеност на компонентите.

l Напредна моќност за внатрешно производство: Ние работиме со антистатички производствен погон кој се протега на над 3.000 квадратни метри, поддржан од 20 стручни инженери за истражување и развој и процес. Карактеристики на нашиот објект:

1. 6 производни линии на Yamaha SMT со голема брзина

2. 4 прецизни линии за склопување DIP со брановидно лемење

3. 2 специјализирани простории за тестирање за согорување/стареење

4. 2 комори за тестирање на наизменична влажна топлина со високи и ниски температури, кои обезбедуваат дека сите тестови за валидација на животната средина се вршат сеопфатно во куќата.

l Флексибилно скалирање на нарачката (без MOQ): Нашите агилни производствени рамки се оптимизирани за да го поддржат вашиот раст. Ние одржуваме строга политика без минимална количина на нарачка (Без MOQ), што ни овозможува да се справиме со брзо тестирање на прототипот, малите пилот-изведби и големи количини на масовно производство со иста елитна прецизност.

l Глобален досег и комуникација: Нашиот меѓународен технички тим за продажба целосно течно зборува англиски, француски, руски и арапски. Со длабоко искуство во опслужување на пазарите со висока класа, вклучувајќи ги Западна Европа (35%), Северна Америка (20%) и Океанија (20%), ние целосно ги разбираме стандардите за усогласеност со електронската безбедност на личната нега на глобално ниво.

Контактирајте со нас денес: Испратете го вашиот приспособен дизајн на ПХБ за флосер за вода, листа на BOM или прашања за DFM до нашата инженерска маса. Нашиот тим ќе обезбеди сеопфатна анализа за производство и оптимизирана понуда со клуч на рака во рок од 24 часа.
