Како да изберете електронски компоненти за PCBA за уништувач на хартија?

Unixplore Electronics е посветена на развојот и производството на висококвалитетниХартија уништувач PCBA во форма на OEM и ODM тип од 2011 година.

При изборот на електронски компоненти за PCBA за уништувач на хартија, треба да се земат предвид следниве точки:

Функционални барања:Прво, одредете ги функциите што треба да ги извршува машината за уништување хартија PCBA, вклучувајќи заштита од стартување, стопирање, враќање назад и преоптоварување. Потоа, изберете соодветни компоненти врз основа на овие функционални барања.

Барања за изведба:Врз основа на спецификациите за изведба на дизајнот, како што се работен напон, струја, фреквенција и точност, изберете компоненти што ги исполнуваат барањата за да се обезбеди стабилна и сигурна работа.

Доверливост:Размислете за сигурноста и животниот век на компонентите при изборот. Изберете реномирани добавувачи и брендови за да обезбедите стабилност и издржливост на производот.

Ефективност на трошоците:Додека обезбедувате перформанси, земете ги предвид трошоците за компонентите и изберете компоненти со висок сооднос на трошоците и перформансите за да го направите производот конкурентен.

Тип на пакет:Изберете го соодветниот тип на пакет врз основа на распоредот на ПХБ и ограничувањата на големината за да се осигурате дека компонентите можат правилно да се монтираат на ПХБ и да одржуваат добра дисипација на топлина.

Стабилност на снабдување:Изберете компоненти со стабилно снабдување за да обезбедите долгорочна поддршка за снабдување и да избегнете доцнења во производството предизвикани од недостиг на компоненти или прекини на производството.

Компатибилност:Проверете дали избраните компоненти се компатибилни со други компоненти и контролни табли за да избегнете нестабилност или конфликти предизвикани од проблеми со компатибилноста.

Земајќи ги предвид сите горенаведени фактори, внимателно изберете ја секоја компонента за да се уверите дека тие се соодветно усогласени за да ги исполнат барањата за дизајн и на крајот да гарантираат стабилни перформанси и доверливост на машината за уништување хартија PCBA.

Unixplore обезбедува едношалтерска услуга со клуч на рака за васЕМСиПХБ склоппроекти. Слободно контактирајте не за зградата на вашиот одбор, можеме да направиме понуда за 24 часа откако ќе ја добиеме вашатаГербер-датотекаиСписок на БОМ!

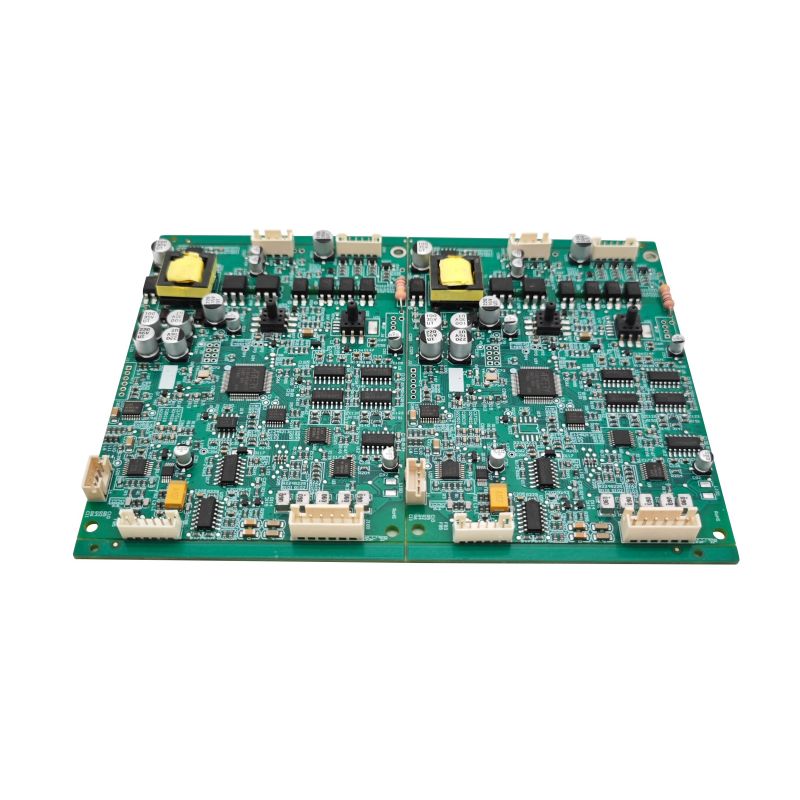

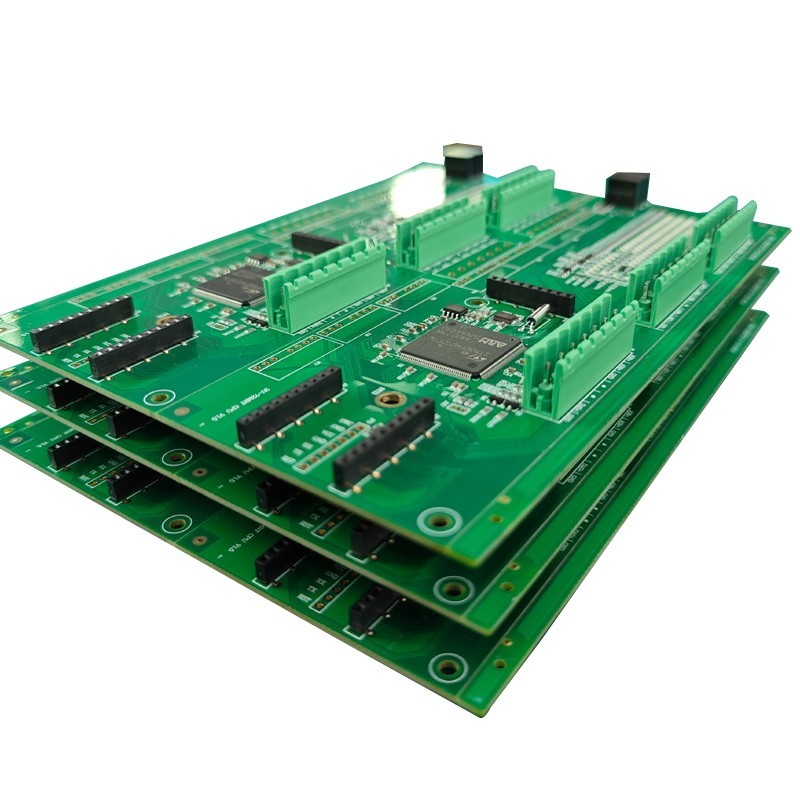

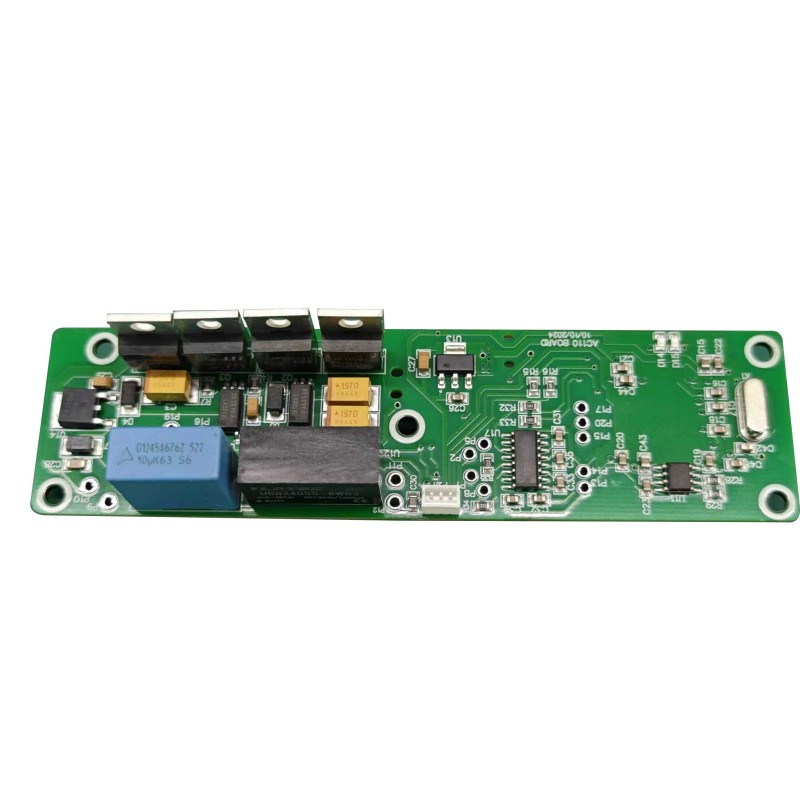

Хартија уништувач PCBA Производство

* Гербер-датотеката и списокот BOM обезбедени од клиентот
* Произведена гола ПХБ, компоненти купени од нас
* Изработка на ПХБ со целосно склопени делови
* 100% функционално тестиран во ред пред испораката
* Процес на производство без олово, усогласен со RoHS
* Брза испорака, со независен ESD пакет
* Еднократна електронска услуга за производство за дизајн на ПХБ, распоред на ПХБ, производство на ПХБ, набавка на компоненти, склопување на ПХБ SMT и DIP, програмирање на ИЦ, функционален тест, пакување и испорака

Unixplore Способност за склопување на ПХБ и ПХБ

Параметар	Способност
Слоеви	1-40 слоеви
Тип на склопување	Преку дупка (THT), површинско монтирање (SMT), мешано (THT+SMT)
Минимална големина на компоненти	0201 (01005 метрички)
Максимална големина на компонента	2,0 во x 2,0 во x 0,4 инчи (50 mm x 50 mm x 10 mm)
Типови на пакети на компоненти	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, итн.
Минимална подлога	● Конформална обвивка вклучувајќи селективен лак за обложување, саксии со епоксидна смола
Минимална широчина на трага	0,10 mm (4 мил)
Минимален клиренс на трага	0,10 mm (4 мил)
Минимална големина на дупчалка	0,15 мм (6 мил.)
Максимална големина на табла	18 во x 24 инчи (457 mm x 610 mm)
Дебелина на табла	0,0078 инчи (0,2 мм) до 0,236 инчи (6 мм)
Материјал на табла	CEM-3, FR-2, FR-4, High-Tg, HDI, алуминиум, висока фреквенција, FPC, Rigid-Flex, Rogers, итн.
Површинска завршница	OSP, HASL, Flash Gold, ENIG, Gold Finger итн.
Тип на паста за лемење	Оловен или безоловен
Дебелина на бакар	0,5 OZ - 5 OZ
Процес на склопување	Reflow лемење, лемење со бранови, рачно лемење
Методи на инспекција	Автоматска оптичка инспекција (AOI), рендген, визуелна инспекција
Методи за тестирање во куќата	Функционален тест, тест со сонда, тест за стареење, тест со висока и ниска температура
Време на пресврт	Земање примероци: 24 часа до 7 дена, масовно трчање: 10 - 30 дена
Стандарди за склопување на ПХБ	ISO9001:2015; ROHS, UL 94V0, IPC-610E класа ll

Unixplore EMS услуга со додадена вредност

● Услуга за предпрограмирање на IC со датотека во формат наHEX,ЕЛФиBIN.
● Тест тела со функција за уништување хартија PCBA, приспособена според барањата за тестирање на клиентот
● Услуга за градење кутии, вклучувајќи мувла за пластична и метална кутија и производство на делови
● Конформална обвивка вклучувајќи селективен лак за обложување, саксии со епоксидна смола
● Склоп на жица и кабел
● Склопување на готов производ вклучувајќи кутија, екран, мембрански прекинувач, етикетирање и приспособено пакување картонски или кутии за малопродажба.
● Различни тестови од трети лица за PCBA се достапни на барање
● Помош за сертификација на производи

Процедура за производство на PCBA

1.Автоматско печатење на паста за лемење
2.направено печатење со паста за лемење
3.SMT изберете и место
4.SMT изберете и место готови
5.подготвен за повторно лемење
6.направено повторно лемење
7.подготвени за АОИ
8.Процес на инспекција на AOI
9.Поставување на THT компонента
10.процес на лемење со бранови
11.THT собранието е завршено
12.AOI инспекција за THT склопување
13.IC програмирање
14.функционален тест
15.КК проверка и поправка
16.PCBA конформален процес на обложување
17.ESD пакување
18.Подготвени за испорака

Пакување

За PCBA

За готов производ
