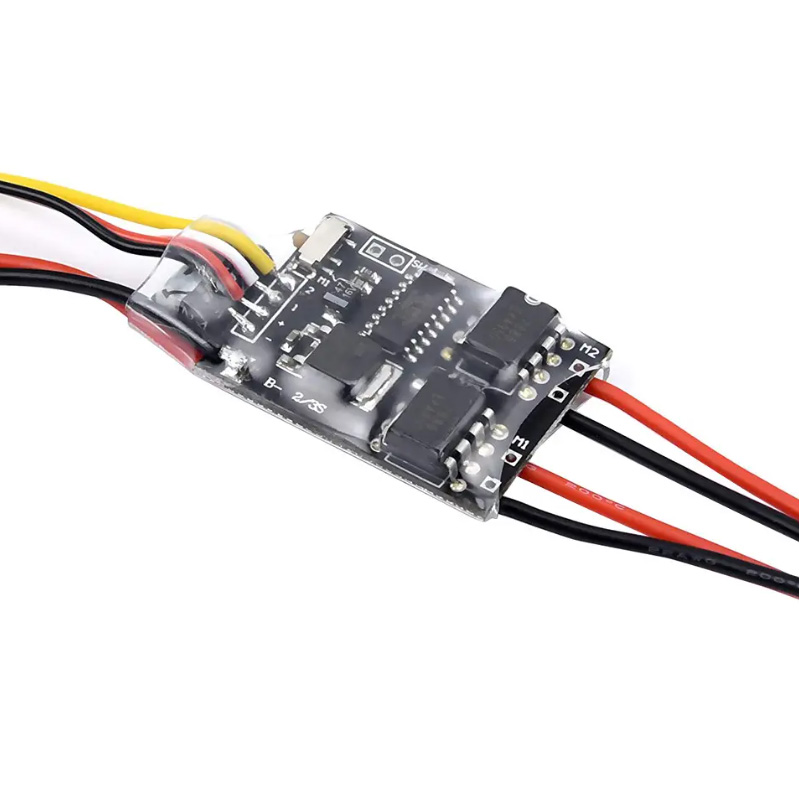

ПЦБА за осветлување на авиони

Со 20-годишно искуство во воздушната електроника и анализа на дефекти, ги документирав специфичните дизајнерски практики кои ги одвојуваат склоповите вредни за лет од заземјениот хардвер. Овој водич опфаќа избор на материјали, термичко управување, барања за сертификација и теренски тестирани параметри за PCBA за осветлување на авионите.

Видови системи за осветлување на авиони

Осветлувањето на авионите спаѓа во различни категории, секоја со уникатни барања за PCBA.

Основни технички спецификации

Барања за животната средина

Спецификации за влез на енергија

Избор на материјал за PCBA за осветлување на авиони

Основен материјал: јаглерод композит или метално јадро?

Стандардот FR4 е ретко прифатлив за осветлување на авионите поради слабата топлинска спроводливост и неусогласеноста на CTE со LED компонентите.

Препорака за надворешно осветлување:Користете јадро од јаглеродна ткаенина или бакар MCPCB. Соодветноста на CTE со LED компонентите (6-7 ppm/°C) го намалува напрегањето на смолкнувањето на спојот за лемење при термички циклус од -55°C до +85°C.

Избор на тежина на бакар

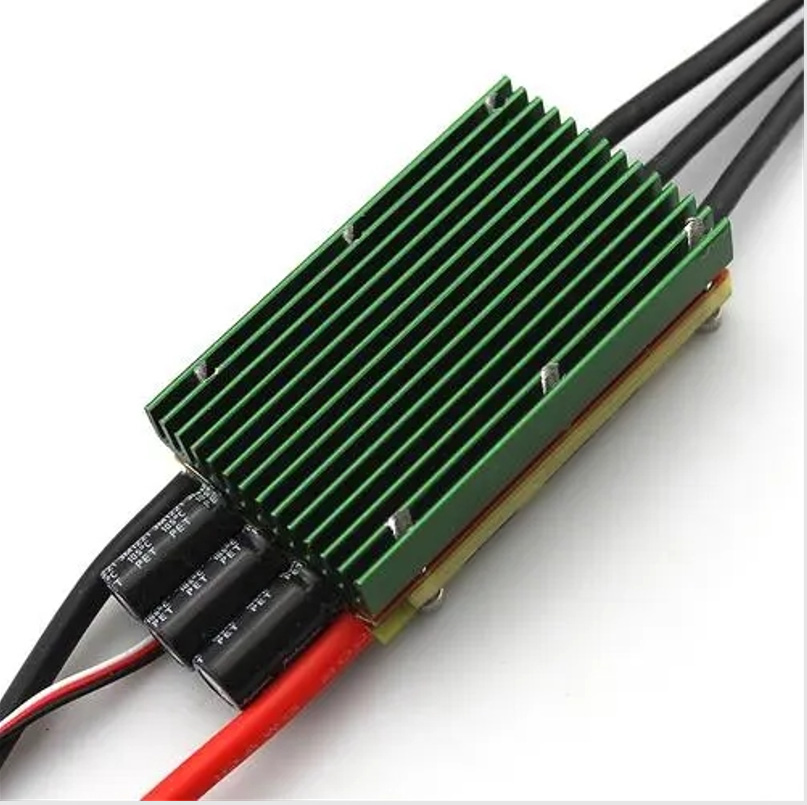

Термички менаџмент за високомоќни авиони со LED PCBA

Барања за топлинска спроводливост

MCPCB нудат приближно 10 пати поголема топлинска спроводливост од стандардниот FR-4, што значи подобра дисипација на топлина, посветлен излез на луменот и подолг животен век на LED.

Правило на палецот:За секои 10°C намалување на температурата на спојката на LED диоди, животниот век на компонентите се удвојува.

Спецификации на диелектрични слоеви

Thermal Via Strategy за LED влошки

За секоја LED со висока моќност на PCBА:

- Минимум 9 термички вии(0,3 mm дијаметар) по LED подлога

- Пополнети и затворени висипотребни за лемење

- Преку проред:Шема на решетка од 1,0 mm до 1,2 mm

- Толеранција на празнина:Под 25% површина на подлогата видлива на рендген

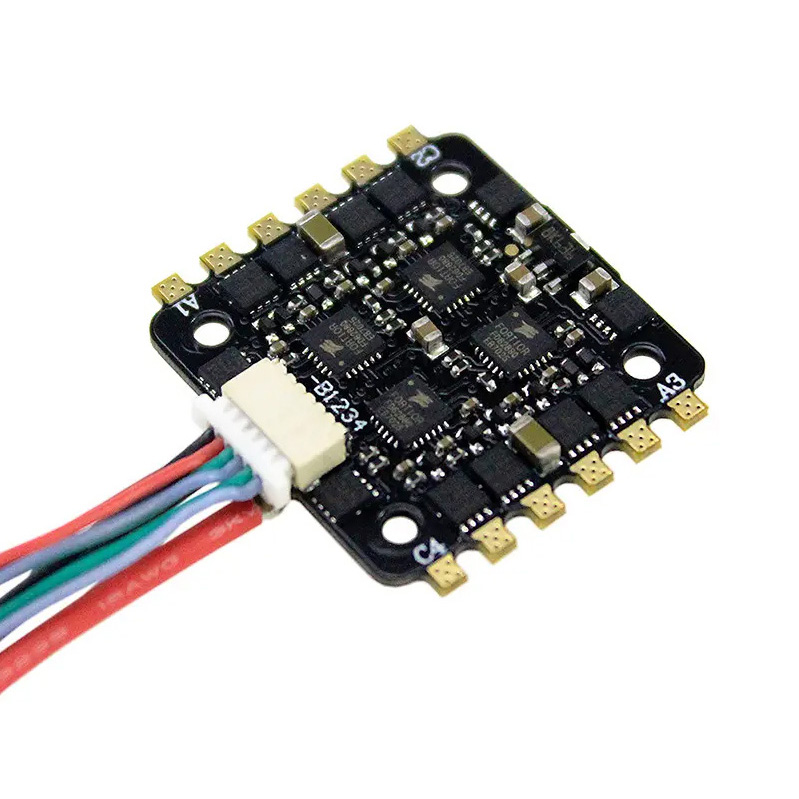

Топологија на кола и архитектура на контрола

Контрола на надворешно осветлување

Современото надворешно осветлување на авионите користи програмабилни LED драјвери со независна контрола на каналот.

Препорачана архитектура:

- I2C LED драјвер IC (на пр., LP5562 или слично) со програмабилна меморија за секвенца

- Надворешна фаза MOSFET за LED жици со висока струја

- Поддршка за вишок на FMU преку посебни I2C автобуси

Предности на програмабилните драјвери:

- Секвенците на осветлување работат автономно по програмирањето

- Не е потребна интервенција на FMU за нормални обрасци на трепкање

- Благодатна деградација доколку пропадне една ФМУ

Внатрешно осветлување на кабината

Системите за LED осветлување на кабината на авионот вообичаено користат парови LED-микроконтролери што се адресираат поединечно.

Флексибилен PCBAчесто се користи за осветлување на кабината за да одговара на закривените површини на трупот.

Вградена опрема за тестирање (BITE)

PCBA-те за осветлување на авионите мора да вклучуваат способности за самодијагностика.

Набљудувани параметри:

- Влезен напон и фреквенција (U_LINE, LINN_SYNC)

- Температура (T_AMBIENT)

- Статус на светилка/LED (FILAMENT_DETECT за стари системи)

- Излезен напон и струја

Одговор за залак:

- Пријавете ја грешката во неиспарлива меморија

- Изборно: откажување на сигналот преку дискретен излез

- Продолжете со работа ако е безбедно (грациозно распаѓање)

ЕМИ и заштита од гром

Барања за заштита од гром

За светла за надворешни крила/задни светла:

Ублажување на ЕМИ

Сертификација и усогласеност

Клучни стандарди за PCBA за осветлување на авиони

Барања за тестирање на квалификации

Најчесто поставувани прашања за PCBA за осветлување на авиони

П1: Која е разликата помеѓу PCBA со алуминиумско јадро и бакарно јадро за надворешно осветлување на авионите?

А:Изборот помеѓу PCBA со алуминиумско јадро и бакарно јадро директно влијае на термичките перформанси, тежината и доверливоста на надворешното осветлување на авионот.

Алуминиумски MCPCB (плочка со печатено коло со метално јадро):

- Топлинска спроводливост: 138-238 W/m·K

- Густина: 2,70 g/cm³ (лесна)

- CTE: 23-25 ​​ppm/°C

- Цена: 30-50% пониска од бакар

Бакар MCPCB:

- Топлинска спроводливост: 390-401 W/m·K (приближно двојно алуминиум)

- Густина: 8,96 g/cm³ (3,3 пати потешка)

- CTE: 16-17 ppm/°C (подобро одговара на LED компонентите на 6-7 ppm/°C)

- Супериорен за екстремна густина на моќност (>2 W/cm²)

Матрица на одлуки за апликации за авиони:

За екстремни средини:ПХБ со јадро од јаглеродна ткаенина нудат XY топлинска спроводливост од 175-300 W/m·K со CTE од само 4-6,5 ppm/°C, што одговара на керамичките LED пакувања. Ова го минимизира термичкиот стрес при брзи температурни циклуси од -55°C до +85°C.

П2: Како да дизајнирам за наизменична струја од 400 Hz што се наоѓа во системите за осветлување на кабината на авионот?

А:Осветлувањето на кабината на авионот често користи 115V AC на 400Hz, а не 50/60Hz што се наоѓаат во зградите. Ова создава уникатни барања за дизајн.

Предизвик за дизајн од 400 Hz:
Стандардните напојувања дизајнирани за 50/60Hz ќе се прегреат или ќе откажат на 400Hz поради загуби во јадрото во трансформаторите и магнетните компоненти.

Потребни адаптации за дизајн на PCBА:

Список за проверка на дизајн за PCBA 400Hz:

1. Потврдете го рејтингот на фреквенцијата на компонентите- Трансформаторите и индукторите мора да ја специфицираат работата на 400 Hz

2. Измерете ја приливната струја- Системите од 400 Hz често имаат поголем налет од дизајните со 50/60 Hz

3. Тест со моќност од типот на авион- Користете извор од 400 Hz, а не довод на клупа

4. Проверете ја синхронизацијата- Многу системи бараат затемнување заклучено со фреквенција (на пр., LINN-SYNC)

П3: Кои се најчестите режими на дефект во PCBA за осветлување на авионот и како да ги спречам?

А:Врз основа на анализата на неуспехот на теренот на склоповите за осветлување на Ербас и Боинг, овие пет режими на дефект доминираат.

Режим на дефект 1: Дефект на трансформаторот (коло за палење/поаѓање)

Превенција:

- Наведете трансформатори со соодветна топлинска маржа

- Погрижете се материјалот за саксии да издржи -55°C до +125°C

- Тест за соодветен секундарен напон под оптоварување

Режим на дефект 2: дефект на MOSFET во прекинувачките кола

Превенција:

- Користете MOSFET-ови оценети за најмалку 2x работен напон

- Додадете отпорници на портата (10Ω до 100Ω) за да ја ограничите струјата

- Вклучете snubber кола низ преклопните јазли

- Дерат за температура (користете делови означени со спој на 150°C)

Режим на дефект 3: Дефект на индукторот во резонантните кола

Превенција:

- Наведете индуктори со изолација од UL-класа

- Осигурете се дека тековната ознака ја надминува максималната работна струја

- Додајте термички осигурувач во серија за критичните кола

Режим на неуспех 4: ресетирање или заклучување на микроконтролерот

Превенција:

- Користете посветен IC на надзорниот напон (не RC ресетирање)

- Потврдете дека времето за ресетирање ги исполнува барањата на листот со податоци

- Додајте тајмер за чувар за закрепнување на избувнувањето

Режим на неуспех 5: Замор на зглобот од лемење од термички циклус

Превенција преку дизајн на PCBА:

- Користете материјали што одговараат на CTE- Бакарното јадро (16-17 ppm/°C) е подобро од алуминиум (23-25 ​​ppm/°C) кога е поврзано со керамички LED диоди (6-7 ppm/°C)

- Додадете леплива врска- Под големи компоненти, нанесете епоксидно или силиконско лепило

- Оптимизирајте ја геометријата на подлогата- Користете влошки за капки и поголеми прстенести прстени на компонентите со дупчиња

- Размислете за садење- За надворешни склопови, соединението за саксии го намалува термичко-механичкиот стрес

Сеопфатно тестирање:
Пред одобрување на летот, PCBA мора да помине DO-160 термички циклус:

- Минимум 500 циклуси за внатрешни работи

- 1000+ циклуси за надворешност

- Температурен опсег што одговара на вистинската локација за инсталација

Резиме: Список за проверка на дизајн на PCBA за осветлување на авиони

Правилно дизајнираната PCBA за осветлување на авионот работи континуирано над 50.000 часа лет со нула пристап за одржување. Комбинацијата на термичко управување со MCPCB, програмабилни LED драјвери и квалификациско тестирање DO-160 ја обезбедува сигурноста што ја бара авијацијата.
