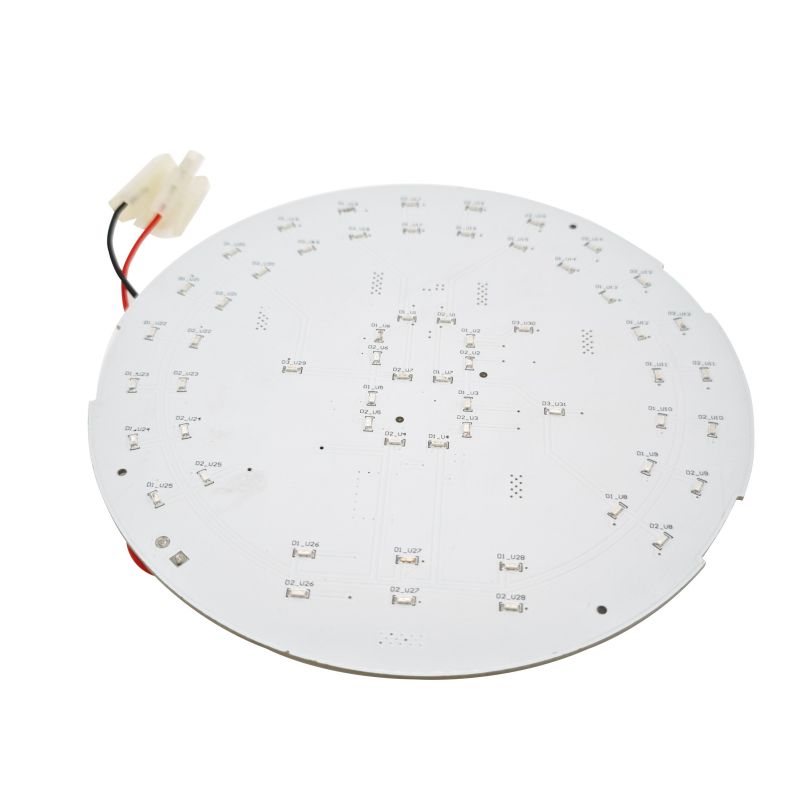

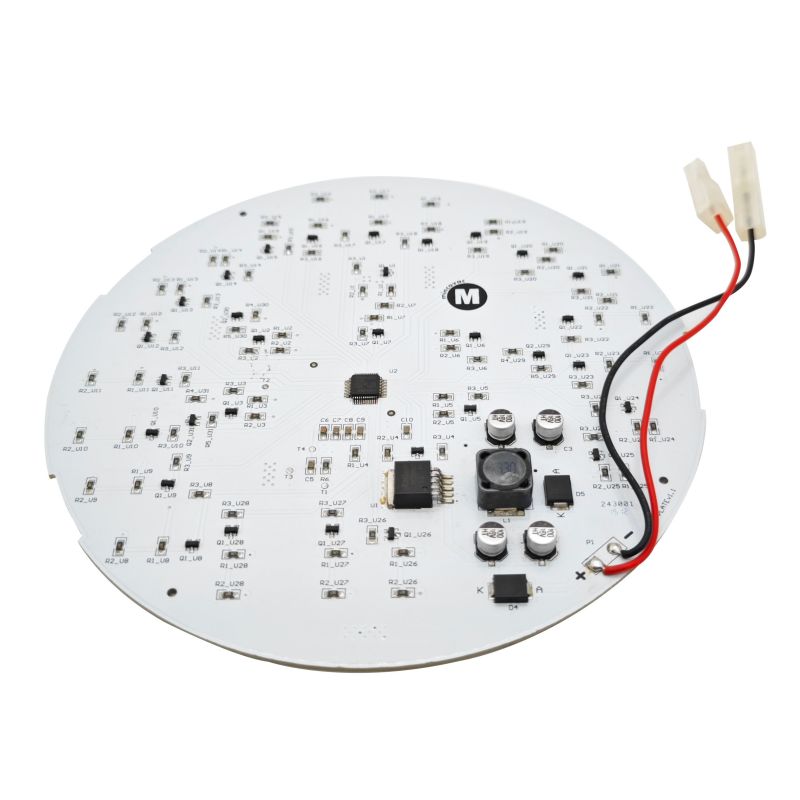

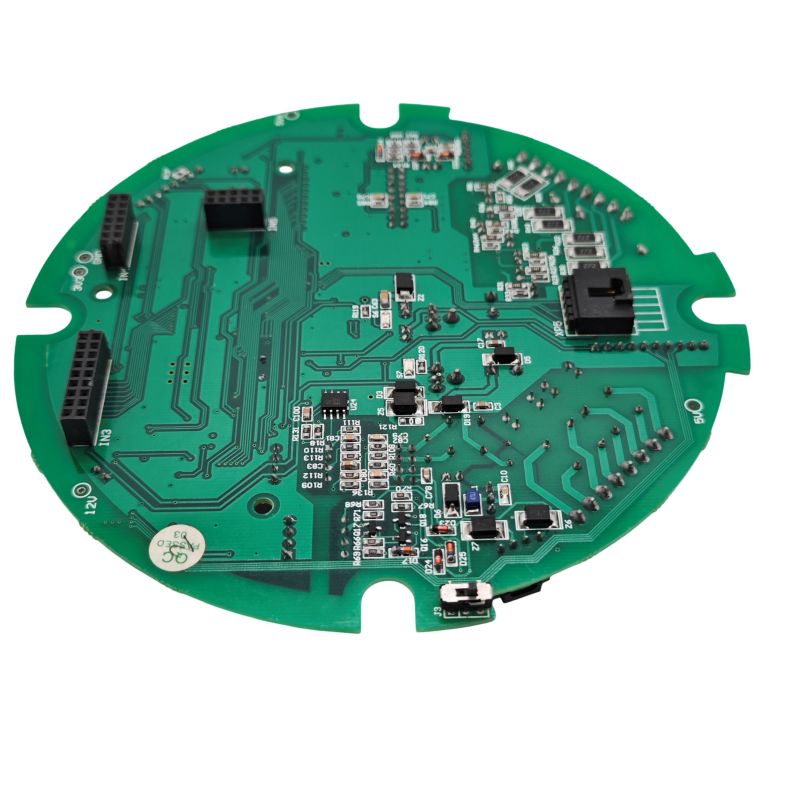

Лесна за садење PCBA

Како да направите сигурна лесна PCBA за садење

Светлата за садење (хортикултурни LED тела) работат под тешки услови: 12-16 часа континуирано дневно работење, средини со висока влажност (60-90% RH) и значителен термички стрес. PCBA е столбот на целиот уред --- неуспехот овде значи губење на земјоделските култури и потрошена енергија.

Со 20-годишно искуство во енергетска електроника и производство на ПХБ низ индустриските и земјоделските сектори, анализирав стотици дефекти на полето на растење. Овој водич опфаќа избор на материјал, термичко управување, дизајн на спектарот и докажани параметри за доверливост за садење лесна PCBA.

Што мора да направи лесна PCBA за садење

Светло за садење PCBA ја поддржува фотосинтезата на растенијата преку вештачка светлина. За разлика од стандардното осветлување, хортикултурната PCBA мора да испорачува специфични бранови должини (црвена за цветање, сина за вегетативен раст) додека управува со континуирана работа со висока моќност.

Суштински функции на PCBA светло за садење:

- Спектрална излезна контрола:Вози LED чипови на прецизни бранови должини (660nm црвено, 450nm сино) со отстапување ≤±5nm

- Термичка дисипација:Ја отстранува топлината од LED-спојовите за да спречи предвремено намалување на вредноста на луменот

- Регулација на моќност:Го конвертира AC влезот (85-265V) или DC влезот (12-52V) во стабилна константна струја за LED жици

- Заштита на животната средина:Издржува влажност и температурни промени во стаклена градина

Клучна разлика од стандардната LED PCBА:Лесните PCBA за садење бараат поголема густина на моќност (40W до 200W+ по плоча) и специфично подесување на спектарот за различни видови култури.

Основни технички спецификации

Спектрални барања по фаза на раст

Врз основа на тековните хортикултурни LED стандарди и спецификациите на производителот.

Спецификации за електрична и моќност

Опсегот на моќност добиен од комерцијалните спецификации за PCBA светло за садење.

Физички и термички спецификации

Врз основа на стандардите за производство на ПХБ за хортикултурни апликации.

Избор на материјал за ПХБ: критично за доверливост

Изборот на материјалот од ПХБ директно го одредува животниот век и перформансите на светлината на садењето.

Алуминиумски MCPCB (најчести за садење светла)

Алуминиумските MCPCB сочинуваат над 80% од комерцијалните лесни PCBA за садење. Тие нудат најдобар баланс меѓу топлинските перформанси и трошоците.

Кога да изберете алуминиум:Повеќето комерцијални светла за садење од 40W до 200W. Алуминиумската ПХБ од 1-3 W/m·K е доволна за стандардни LED густини.

FR4 (чувствителен на трошоци или ниска моќност)

Лесните PCBA за садење FR4 се погодни само за:

- Тела со мала моќност под 30W

- Дизајни со надворешни ладилници

- Апликации за краткорочни или хобисти

Ограничување:FR4 не може ефикасно да ја исфрла топлината. Температурите на раскрсницата на LED диоди се зголемуваат за 15-25°C повисоки од еквивалентни алуминиумски дизајни MCPCB.

Керамички PCBA (премиум / висока доверливост)

Керамичките подлоги (алумина или алуминиум нитрид) целосно го елиминираат диелектричниот слој, постигнувајќи топлинска спроводливост од 20-200+ W/m·K.

Најдобро за:Екстремна густина со висока моќност (>3 W/cm²) или апликации кои бараат апсолутна сигурност.

Термичко управување за континуирано работење

Светлата за садење работат 12-16 часа дневно, 365 дена годишно. Термичкиот менаџмент е број 1 фактор на сигурност.

Оптимизација на топлинска патека

Правило на палецот:За секои 10°C намалување на температурата на спојката на ЛЕД, животниот век се удвојува.

Материјал за термички интерфејс (TIM)

Помеѓу MCPCB и ладилник за прицврстување:

- Потребен TIM:Силиконска или керамичка термичка подлога (минимум 3 W/m·K)

- Дебелина:0,5 мм до 1,5 мм

- Компресија:20-30% за да се елиминираат воздушните празнини

Бакарна тежина за тековни траги

Врз основа на IPC-2221 сегашните стандарди за капацитет за хортикултурно осветлување.

Дизајн на спектар и контрола на бранова должина

Растенијата бараат специфични светлосни спектри за различни фази на раст. PCBA мора да ги испорача овие бранови должини со прецизност.

Стандардни бранови должини за садење светла

Препораки за сооднос црвено: сино

Врз основа на насоки за хортикултурно LED дизајн од извори во индустријата.

Тековна контрола за стабилност на бранова должина

ЛЕД брановата должина се поместува со варијација на струјата. За одржување на спектрална точност:

- Максимално отстапување на струјата:±2% низ сите LED жици

- Препорачано отстапување:±1% за премиум дизајни

- Метод на мерење:Пад на напон на отпорник од серии или мерач на струја

Топологија на возачот и дизајн на кола

Константна струја наспроти постојан напон

Садење светлина PCBA барапогон на постојана струјаза секоја LED низа за да се одржи стабилна бранова должина и да се спречи термичко бегство.

Потребни се заштитни кола

Заштита на животната средина за соби за растење

Светлата за садење работат во средини со висока влажност (60-90% RH). Заштитата од влага е задолжителна за сигурна работа.

Конформални барања за обложување

Минимална дебелина на облогата:0,03 mm (1,2 милји)

Список за проверка за заштита од влага

- Конформален слојнад сите споеви за лемење и изложен бакар

- Садирањеза конектори и области со висок напон (опционално за екстремни средини)

- Запечатени конектори(IP65 минимум за надворешни или оранжерии со висока влажност)

- Финиш на површината ENIG(спречува корозија на бакар; HASL не се препорачува)

Ограничувања на работната средина

Правила за распоред на лесна PCBA за садење

Правило 1: Одделно напојување и сигнал

- Чувајте го делот за влез AC/DC изолиран од трагите на LED погонот

- Минимално растојание на лазање: 3mm помеѓу високонапонските и нисконапонските области

Правило 2: Скратете ги јамките со висока струја

- Поставете ги LED драјверите што е можно поблиску до LED конекторите

- Минимизирајте ја областа на јамката за да го намалите EMI

Правило 3: Дизајн на топлинска подлога за LED диоди

- Секоја LED термална подлога бара минимум 9 термички виси (0,3 мм)

- Висите мора да се пополнат и да се затворат за лемење

Правило 4: истурање бакар за мелење

- Користете цврсто заземјување на слојот 2 (за 2-слојна MCPCB, заземјувањето е металното јадро)

- За дизајни FR4: посветен слој на земја со минимални расцепи

Правило 5: Дистрибуција на енергија со маркери-синџир

- За долги линеарни садење лесни PCBA (до 1500 мм), насочуваат траги од моќност како централен автобус

- Нахранете го секој LED сегмент од автобусот, а не од крајот на претходниот сегмент

Барања за производство и склопување

Спецификации за склопување на SMT за садење лесна PCBA

Тестирање на квалитет за садење светлина PCBA

За комерцијално садење лесно производство на PCBA, се препорачува 100% тестирање на овие параметри:

- Проверка на поларитетот на ЛЕД(автоматска оптичка инспекција)

- Квалитет на споеви за лемење(AOI на сите компоненти за напојување)

- Отворено/кратко тестирање(летечка сонда или кревет со клинци)

- Термичка валидација(основа на примерок, 10% од производството)

ЧПП за засадување на светлината за PCBA

П1: Кој е најдобриот материјал за PCB за светилка за садење со голема моќност (200W+) што работи 18 часа дневно?

А:За континуирано работење со висока моќност,алуминиумски MCPCB со минимална топлинска спроводливост 3 W/m·Kе стандарден избор. Еве ја матрицата на одлуки базирана на реални податоци од теренот:

Зошто алуминиум над FR4 за висока моќност:Светло за садење од 200 W генерира значителна топлина. FR4 има топлинска спроводливост од само 0,3-0,5 W/m·K, делувајќи како изолатор. Температурата на спојот на LED диоди ќе надмине 100°C за неколку минути, предизвикувајќи брза амортизација на луменот (30-50% загуба во рок од 6 месеци).

Керамичка PCBA алтернатива:За екстремна сигурност или кога големината на ПХБ е строго ограничена (висока густина на моќност >3 W/cm²), керамичките подлоги (алумина или алуминиум нитрид) целосно го елиминираат диелектричниот слој, постигнувајќи 20-200+ W/m·K. Сепак, цената е 3-5 пати повисока од алуминиумската MCPCB.

Крајна линија за повеќето комерцијални одгледувачи:Алуминиумскиот MCPCB со високи перформанси (5 W/m·K) обезбедува најдобра рамнотежа на трошоците и доверливоста за тела од 200W+.

П2: Како да ја пресметам потребната тежина на бакар за моето светло за садење PCBA за да спречам прегревање на траги?

А:Користете ја формулата IPC-2221 со овие упатства специфични за хортикултурата. Прегревање во трага е вообичаен режим на неуспех кај светлата за садење со голема моќност.

Чекор 1 - Одредете ја вашата максимална струја по трага:
За типична светилка за садење од 100 W на 48 V: Струја = 100 W / 48 V = 2,08 А по низа

Чекор 2 - Изберете го дозволеното зголемување на температурата (ΔT):

- Зголемување на 10°C:Конзервативен за 50.000+ часа животен век (се препорачува за комерцијални)

- Зголемување на 20°C:Прифатливо за потрошувачко одделение

- Зголемување на 30°C:Високиот ризик ---трагата ќе ги ослаби залемените споеви со текот на времето

Чекор 3 - Изберете тежина на бакар врз основа на струјата:

Чекор 4 - Пресметајте користејќи ја поедноставената формула (за надворешни траги, 2 oz бакар):

Ширина (мили) = Струја (ампери) × 35 (за ΔT=20°C)

Пример за 2,08A: 2,08 × 35 = 73 милји (1,85 мм) минимална ширина

Додавање 20% безбедносна маржа:73 × 1,2 = 88 милји (2,23 мм)

Професионална препорака за садење лесна PCBА:

- Користете минимум 2 oz бакарза сите траги кои носат >1А

- Користете 3 oz бакарза траги кои носат >3А или кога просторот на таблата е ограничен

- Додадете отвор за маска за лемењена траги со висока струја --- дополнителното лемење го зголемува тековниот капацитет за 20-40%

Начин на верификација:По склопувањето на прототипот, измерете ја температурата на трагата со инфрацрвена камера при целосно оптоварување. Ако некоја трага надминува 70°C, зголемете ја тежината на бакар или проширете ја трагата.

П3: Што предизвикува нерамномерен излез на светлина или треперење при садење лесна PCBA, и како да го поправам?

А:Нерамномерниот излез на светлина и треперењето обично се предизвикани одтековно несовпаѓање помеѓу паралелните LED жициилинедоволен волуменски капацитет. Еве ја дијагностичката секвенца:

Основна причина 1 - Тековно несовпаѓање во паралелни жици (најчесто):

Кога повеќе LED жици се поврзани паралелно со еден двигател на константна струја, малите разлики во напредниот напон (Vf) предизвикуваат една низа да влече повеќе струја од другите. Најжешката низа влече најмногу струја, дополнително се загрева (Vf паѓа со температурата) и влече уште поголема струја --- термичка бегство.

Решение:

- Користете aпосебен двигател на постојана струја по низа(претпочитано за висока моќност)

- Или додадетебалансирачки отпорници(0,5-2Ω) во серија со секоја низа за да се изедначи струјата

- Моќ на отпорник: P = I² × R (на пр., 1A² × 1Ω = 1W отпорник)

Основна причина 2 - Недоволен волуменски капацитет на излезот на возачот:

Затемнувањето модулирано со ширина на пулсот (PWM) создава видливо треперење ако излезната капацитивност е премногу мала. Струјата на ЛЕД се зголемува и опаѓа со секој циклус на PWM.

За комерцијални нарачки:Побарајте документација PPAP (процес на одобрување на дел од производството), вклучувајќи извештаи за термичка слика и податоци за спектрална верификација.

Резиме: Список за проверка на PCBA за сигурна светлина за садење

Сигурната светилка за садење PCBA комбинира правилно термичко управување (алуминиум MCPCB, 2+ oz бакар, термички визби), прецизна контрола на спектарот (погон на константна струја, отстапување на брановата должина ≤±5nm) и заштита на животната средина (конформален слој, запечатени конектори). Најчестите неуспеси на теренот --- нерамномерен излез на светлина, треперење и предвремено откажување на ЛЕД --- трага до несоодветен термички дизајн или тековно несовпаѓање помеѓу паралелните жици. Дајте приоритет на бакар од 2 oz, одделни двигатели на постојана струја по канал и тестирање за термичка валидација за да постигнете работа над 50.000 часа во комерцијални средини за одгледување.
