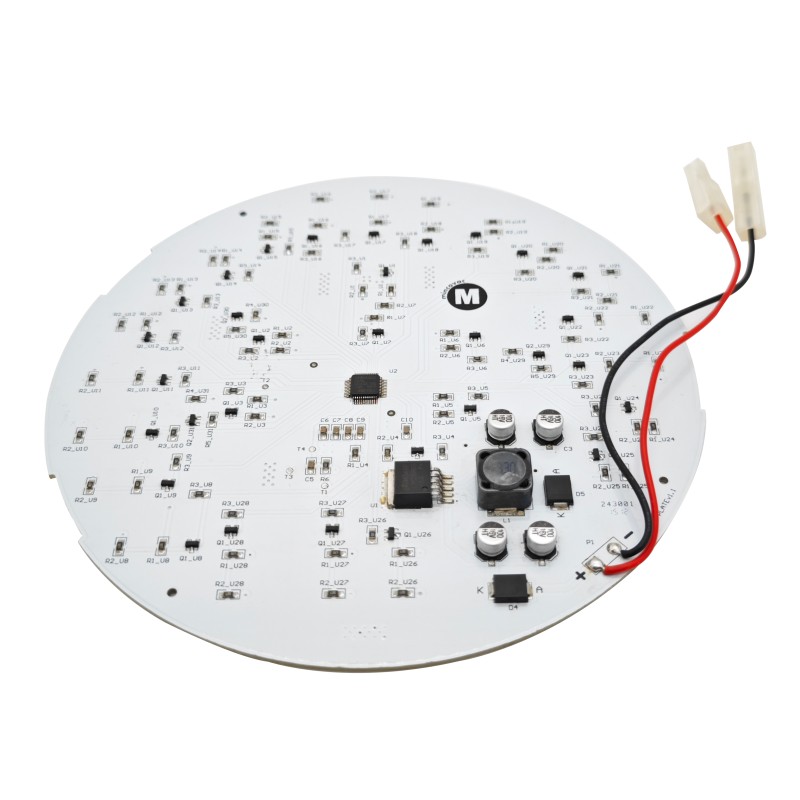

Плафонско светло PCBA

Со 20-годишно искуство во потрошувачка електроника и производство на ПХБ, прегледав илјадници склопови на тавански светла. Овој водич опфаќа избор на материјали, термичко управување, топологии на двигатели и барања за усогласеност специфични за дизајнот на PCBA на плафонските светла.

Што мора да направи PCBA на таванско светло

Плафонско светло PCBA (Склоп на плоча на печатено коло) го контролира и напојува LED изворот на светлина. За разлика од голиот PCB, PCBA ги вклучува сите компоненти залемени на плочата --- LED диоди, драјвери, отпорници, кондензатори и конектори.

Примарни функции на таванско светло PCBА:

- Конверзија од AC-во-DC (ако е интегриран драјвер):Конвертира 110-277V AC во нисконапонски DC за LED диоди

- Постојана тековна регулатива:Одржува стабилна LED струја и покрај флуктуациите на влезниот напон

- Термичко управување:Спроведува топлина подалеку од LED спојниците за да спречи предвремено откажување

- Контрола на затемнување (опционално):Интерфејси со ѕидни придушувачи (0-10V, TRIAC или PWM)

Разлика од голи ПХБ:Голата ПХБ има бакарни траги и влошки, но нема компоненти. ПЦБА е целосно склопен и подготвен за инсталирање во светилката.

Основни технички спецификации

Параметри на влезна моќност

Фактор на моќност и барања за THD според стандардите Energy Star и DLC.

Спецификации за излез на LED диоди

Физички спецификации

Избор на материјал за ПХБ: FR4 наспроти алуминиум MCPCB

Изборот помеѓу FR4 и алуминиумски MCPCB (ПХБ со метални јадра) е најважната одлука во дизајнот на PCBA на плафонско светло.

Споредбена табела

Матрица на одлуки

Правило на палецот:За тавански светла над 15W, користете алуминиумски MCPCB. FR4 ќе предизвика предвремено откажување на ЛЕД поради акумулација на топлина.

Топологија на драјвер за PCBA на таванско светло

Плафонските PCBA користат две главни архитектури на драјвери: интегрирани (компоненти на истата плоча) или далечински (посебна плочка за драјвери).

Интегриран наспроти далечински драјвер

Константна струја наспроти постојан напон

Препорака за таванско светло PCBА:Користете топологија на двигател со постојана струја за интегрирани дизајни. Обезбедува стабилна LED струја без дополнителни отпорници.

Термички менаџмент за PCBA на таванско светло

Топлината е примарен непријател на животниот век на LED диоди. За секои 10°C намалување на температурата на спојката на ЛЕД, животниот век се удвојува.

Дизајн на топлинска патека

Термичката патека за таванско светло PCBA ја следи оваа низа:

LED спој → LED термичка подлога → PCBA бакар → диелектричен слој (MCPCB) → алуминиумска основа → куќиште за прицврстување → собен воздух

Најслаба алка:Диелектричниот слој (изолација помеѓу бакарното коло и алуминиумската основа). Стандардниот диелектрик има спроводливост од 1-3 W/m·K. Премиум диелектрикот достигнува 5-9 W/m·K.

Правила за дизајн на LED подлоги

Термичка верификација

Тест за производство:По склопувањето, вклучете го плафонското светло со целосна моќност 1 час. Измерете ја температурата на LED подлошките со помош на инфрацрвена камера.

Правила за распоред на ПХБ за PCBA на таванско светло

Правило 1: Симетрично поставување на LED диоди

Ставете ги LED диодите рамномерно низ PCBA за да спречите жешки точки и да обезбедите рамномерна дистрибуција на светлината. За тркалезни тавански светла:

- Поставете ги LED диодите во концентрични кругови

- Еднакво растојание помеѓу соседните LED диоди

- Одржувајте постојано растојание од работ на таблата

Правило 2: Кратки траги со висока струја

Трагите со висока струја (напојување на LED и заземјување) треба да бидат што е можно пократки и широки. Пресметајте ја потребната ширина:

За 2 oz бакар, пораст на температурата за 20°C:

- Ширина (мили) = Струја (ампери) × 35

Пример: 300 mA (0,3A) трага → 0,3 × 35 = 10,5 милји (0,27 мм) минимум

Додадете 50% безбедносна маржа:Користете 16 mils (0,4mm) за траги од 300mA.

Правило 3: Одделни AC и DC секции

Ако PCBA вклучува интегриран AC-DC конвертор:

- Чувајте го влезот за наизменична струја (висок напон) на едниот раб од плочата

- Одржувајте растојание од 3 mm помеѓу AC и нисконапонските DC траги

- Користете физички отвор или ров во ПХБ ако просторот е тесен

Правило 4: истурање бакар за мелење

Користете цврсто бакарно истурање на горниот слој (за MCPCB, слојот на колото) за враќање на LED. Ова го намалува падот на напонот и го подобрува ширењето на топлината.

Правило 5: Дистрибуција на енергија со маркери-синџир

За подолги тавански светла (линеарни или правоаголни), насочувајте ги трагите на напојувањето како централен автобус наместо да ги напојувате LED диодите од крајот на претходната низа.

Пример за распоред на таванско светло за PCBA (круг)

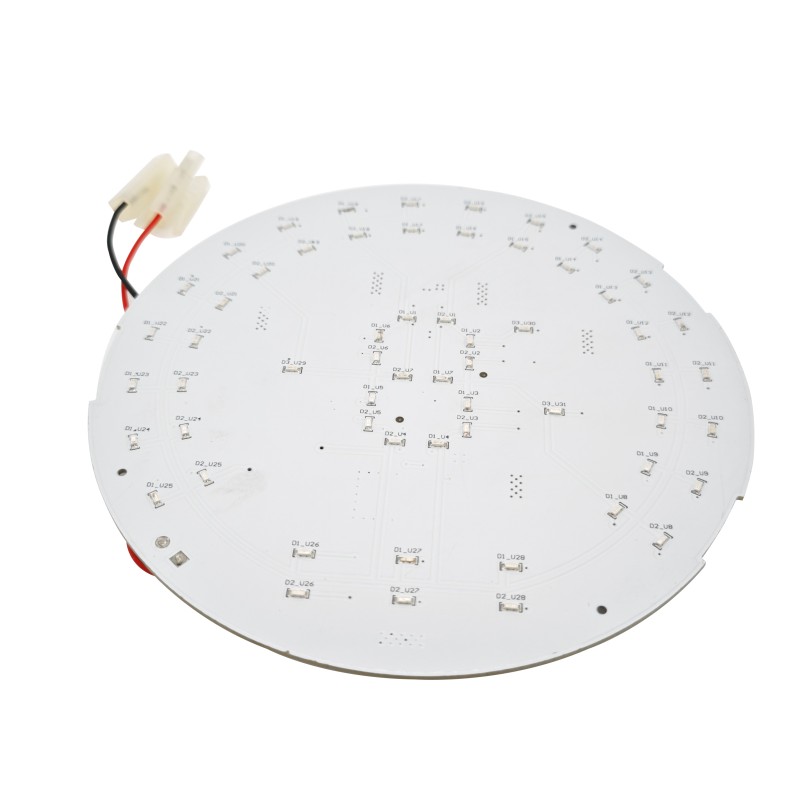

Типично тркалезно светло на таванот PCBA (дијаметар од 150 mm, 36 LED диоди) го има овој куп на слоеви:

Размислувања за треперење и затемнување

Причини за треперење

Треперењето на ЛЕД се случува кога излезната струја на возачот има значително бранување. Вообичаени причини:

- Недоволна излезна капацитивноство возачот

- Лоша компатибилност на TRIAC придушувачот(затемнувачи на предниот раб со капацитивни оптоварувања)

- Нискофреквентно PWM затемнување(<1 kHz)

Метрика на треперење

Техники за намалување на треперењето

Усогласеност и сертификација

Потребни сертификати по пазар

Заеднички тестови за усогласеност

Најчесто поставувани прашања за PCBA за таванско светло

П1: Може ли да го користам истото плафонско светло за PCBA и за комерцијални апликации од 120V и 277V?

А:Не, не без универзален двигател за влез. Еве го техничкиот дефект:

PCBA дизајнирана специјално за 120V AC користи компоненти оценети за приближно 200V DC напон на магистралата (по исправка). На 277V AC, исправената DC магистрала е приближно 390V DC. Ова го надминува рејтингот на напонот на стандардните кондензатори, MOSFET и диоди означени со 120V.

Барања за намалување на напонот на компонентите:

Ако ви треба една PCBA за двата напони:

- Наведете aуниверзален двигател за влезноминална 90-277V AC

- Користете компоненти оценети за минимум 400V DC магистрали

- Дизајнирање на лазење на ПХБ за 3 мм помеѓу водовите за наизменична струја и нисконапонските делови

- Очекувајте 10-20% повисока цена на компонентите

Алтернатива:Создадете две варијанти на PCBA --- една за 120V (пониска цена) и една за 277V (повисок рејтинг на напон). Ова е вообичаено во производството на комерцијално осветлување.

П2: Како да се осигурам дека моето светло на таванот PCBA работи правилно со ѕидниот регулатор TRIAC?

А:Компатибилноста на затемнувачите на TRIAC е вообичаен предизвик за дизајнерите на PCBA на тавански светла. Еве го инженерскиот пристап:

Проблемот:Затемнувачите TRIAC беа дизајнирани за блескаво светилки (отпорни оптоварувања). LED диодите претставуваат реактивно оптоварување што може да предизвика погрешно палење на TRIAC, што доведува до треперење, трепкање или неуспех да се затемни под 30%.

Решение 1 - Отпорник за крвавење (пасивен):
Додадете отпорник за бришење (10-50 kΩ, 1-2W) низ влезот за наизменична струја. Ова влече доволно струја (5-15 mA) за да го одржува TRIAC правилно спроведување во текот на секој полуциклус.

Резултат:Го подобрува слабото затемнување (обично 10-15% минимум). Додава 1-2W загуба во мирување.

Решение 2 - Активно коло за крвавење (претпочитано):
Активен крвач (контролиран со IC) влече струја само кога TRIAC инаку би погрешил. Загубата на ефикасност е близу нула.

Решение 3 - Наведете IC на двигателот за затемнување на TRIAC:
Многу комерцијални LED IC-двигатели вклучуваат вградено детекција на затемнување на TRIAC и контрола на крвачот. Примерите вклучуваат:

- TI LM3447(TRIAC LED драјвер со затемнување)

- MPS MP4030(TRIAC регулатор на примарна страна за затемнување)

Услов за тестирање:Потврдете ја компатибилноста со затемнување со најмалку 5 различни модели на затемнување TRIAC (Lutron, Leviton, Legrand). Затемнувачите значително се разликуваат во нивните тековни барања за задржување.

Знак за неуспех на теренот:Ако светилката на таванот трепка или трепка кога е затемнета под 50%, колото за испуштање е несоодветно.

П3: Кои се најчестите проблеми со квалитетот во производството на PCBA на плафонско светло?

А:Врз основа на илјадници производствени инспекции, овие пет дефекти претставуваат над 80% од проблемите со квалитетот на PCBA на таванското светло.

Превентивни стратегии:

ЛЕД надгробни плочи:

- Користете отвори за шаблоните кои се малку поголеми од LED влошките (сооднос 1:1,1)

- Осигурајте се дека профилот за преточување има 60-90 секунди време над течноста (TAL)

LED диоди со обратен поларитет:

- Користете LED диоди со јасна ознака на поларитет (анодна/катодна)

- Спроведување на автоматска оптичка инспекција (AOI) со проверка на поларитетот

- Извршете тест за 100% поларитет на сонда за летање или кревет на клинци

Зглобови за ладно лемење:

- Потврдете ја максималната температура на преточување (245-260°C за SAC305 без олово)

- Следете го профилот на рерната секојдневно со профилатор (не само еднаш по серија)

Недоволна термичка паста (MCPCB до ладилник):

- Користете матрица или печатење на екран за термичка паста (не рачна апликација)

- Целна дебелина на пастата 0,3-0,5 мм

- Потврдете ја покриеноста по монтажата (термичката паста треба малку да ги исцеди рабовите)

Список за проверка на квалитет за проверка на PCBA на влезното светло на таванот:

Листа за проверка за производство на таванско светло за PCBA
