Со 20 години во производството на електроника и оптимизација, извршив ревизија на стотици склопови на знаци за излез. Овој водич ги опфаќа техничките спецификации, стандардите за усогласеност и показателите за перформанси во реалниот свет што всушност ги бараат менаџерите и спецификаторите на објектите.

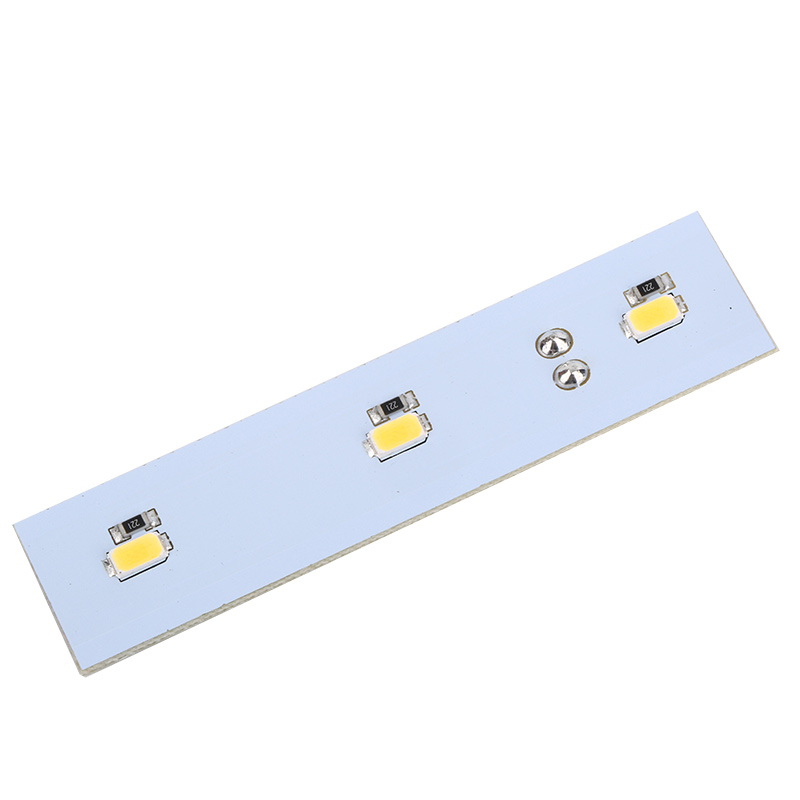

Што го прави различен знакот за излез PCBA?
За разлика од стандардните табли за осветлување, знакот за излез PCBA мора да управува со три истовремени функции:
- Патеки со двојна моќност:Влез за AC линија (120V или 277V) плус коло за полнење на резервната батерија.
- Префрлување за итни случаи:Автоматско префрлување на DC батерија во рок од 0,1 секунда по губењето на напојувањето.
- Управување со жици со LED:Контрола на постојана струја за 6 до 36 црвени или зелени LED диоди.
Бидејќи градежните шифри наложуваат 90 минути осветлување за време на прекини на напојувањето, дизајнот на PCBA мора да има приоритет со ниска мирувачка струја и сигурно полнење на батеријата.
Основни технички спецификации
Сите параметри наведени подолу ги исполнуваат или надминуваат стандардите UL 924 и NFPA 101. Секогаш проверувајте ги сертификатите со вашиот добавувач.
Влезна и излезна моќност
ПараметарСтандардна вредност Усогласеност Влезен напон (AC) 120V / 277V / 347V (50-60Hz) UL 924 Режим за итни случаи Напон 6V до 12V DC (NiCd или LiFePO4 батерија) NFPA 101 Вкупна излезна моќност LEDW (2W Енергетска моќност) до вклучено режим)≥0,90 при целосно оптоварувањеIEC 61000-3-2Ефикасност>82% (AC-DC конверзија) DOE 2021 стандарди
Спецификации за полнење на батеријата
ПараметарВредностЗабелешки Напон на полнење (NiCd) 7,2V до 8,4V (за номинален пакет од 6V) Компензирана температура Струја за полнење 50mA до 200mA (константна струја)Спречува прегревање Тип на батерија ПоддршкаNiCd, NiMH, LiFe-Mide-PC4P44Au (100% капацитет) Задоволува UL барање Ниско исклучување на батеријата 5,4V ±0,2V Спречува длабоко празнење
Еколошки и физички
Оцена на параметар Работна температура 0°C до +50°C (внатре) / -10°C до +55°C (влажна локација) Температура на складирање-20°C до +60°CPCB Основен материјалFR4 (Tg 130°C минимум) или CEM-1 за верзии со намалени трошоци Дебелина на бакар 1. до 2 oz. (потребни се 2 oz за примарната моќност.) Оценка за запаливостUL 94V-0 (означена на одборот)

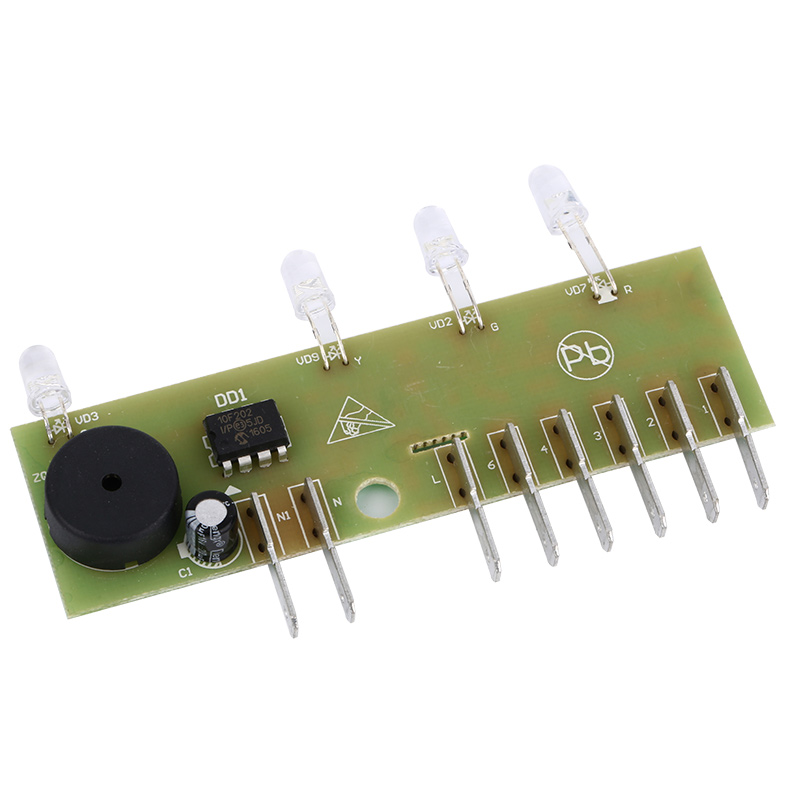

Клучни карактеристики на дизајнот на PCBA во согласност со UL 924
Компатибилен со кодЗнак за излез од PCBAне е изборен. Еве што проверуваат инспекторите.
1. Автоматски итен трансфер
- Време на трансфер:Плочката мора да се префрли од AC на батерија за помалку од 0,1 секунди. Секое доцнење видливо за човечкото око не успева да се провери.
- Тест коло:Интегрираните точки за тестирање со копче мора да симулираат прекин на струја без исклучување на наизменична мрежа. Ова е задолжителна карактеристика UL 924.

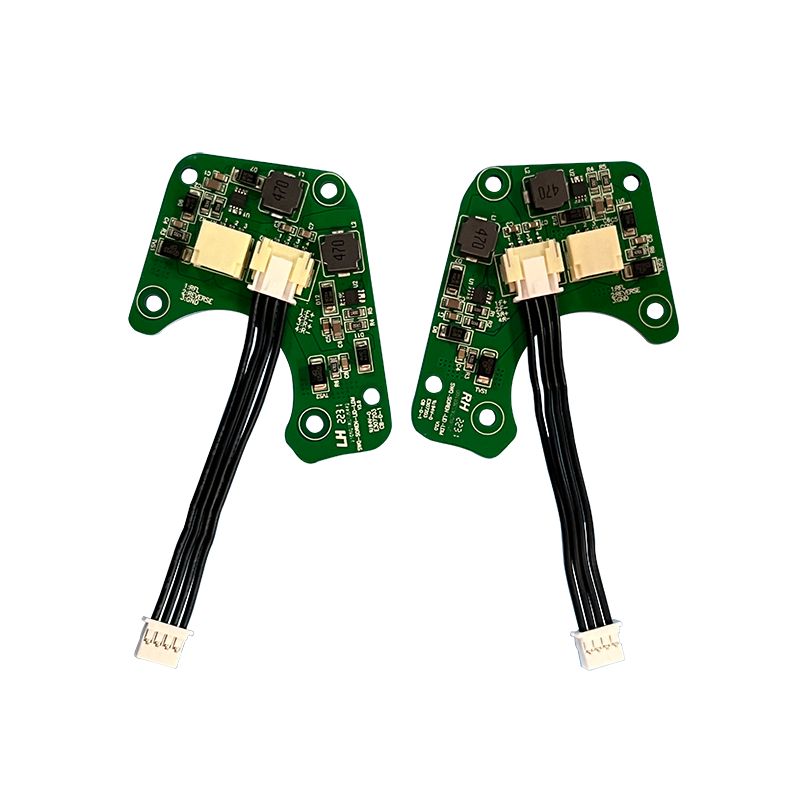

2. Систем за управување со батерии (BMS)
- Заштита од прекумерно полнење:PCBA мора да престане да се полни кога напонот на батеријата ќе достигне 8,4V (за пакувања од 6V NiCd).
- Заштита од обратен поларитет:Диодите на влезот на батеријата спречуваат оштетување ако инсталатерот ја поврзе батеријата наназад. Ова е водечка причина за дефекти на теренот.
3. Флексибилност на конфигурација на LED
Повеќето PCBA плочи со знак за излез поддржуваат повеќе LED аранжмани:
- 6-LED серија:Стандардна за алуминиумски екструдирани знаци (црвена или зелена).
- 12-LED паралелна + серија:Вообичаено за двострани знаци (прицврстувач во ходникот или на таванот).
- 18 до 36 LED низи:Се користи за излезни знаци со висок лумен (100+ кандела).
4. Самодијагностика (Напредни единици)
Премиум PCBA вклучуваат микро контролер кој:
- Евидентира капацитет на батеријата на секои 30 дена.
- Трепка црвено/зелено LED за статусот за да го покаже здравјето на батеријата.
- Сигнализира звучен аларм (опционално) кога батеријата паѓа под 80% од номиналниот капацитет.
Сертификации што мора да ги потврдите
Пред да нарачате било којЗнак за излез од PCBA, побарајте ги овие три документи:
Сертификат ЈурисдикцијаШто потврдува УЛ 924САД Опрема за осветлување и напојување за итни случаиNFPA 101 (Животен безбедносен код) САД Времетраење на осветлувањето (90 мин) и време на пренос CSA C22.2 бр.
Предупредување:PCBA без видлива UL ознака на слојот од свилен екран речиси сигурно е несертификувана. Теренските инспектори може да ја оневозможат целата ваша зграда за ова.
Индикатори за квалитет на производството
Користете ја оваа листа за проверка кога ја оценувате листата на добавувачотЗнак за излез од PCBA.
- Регистрација на маска за лемење:Неусогласеноста не треба да надминува 0,005 инчи. Изложениот бакар на високонапонските траги е опасност од удар.
- Читливост на свилен екран:Сите ознаки на компонентите (R1, C2, IC1), маркерите на поларитетот и UL броевите на датотеките мора да бидат јасно читливи по склопувањето.
- Компоненти низ дупка:Приклучоците за батерии и прекинувачите за тестирање треба да се лемеат со бранови, а не рачно, за да се спречат ладни споеви.
- Конформален слој (опционално):За влажни локации (тоави, покриени излези на отворено), на PCBA му треба конформална обвивка од акрилик или уретан. Побарајте мат или сјаен финиш над сите компоненти.
ЧПП за излез од знакот за PCBA
Подолу се дадени три технички прашања што често ги добивам од инженери на објекти и специјалисти за набавки.
П1: Може ли да користам стандарден LED-двигател PCBA за мојот излезен знак наместо посебен знак за излез PCBA?
А:Не, и еве зошто е ова опасно. На стандардниот LED драјвер PCBA му недостасуваат три критични кола:
1. Префрлување резервна копија на батеријата:Стандардните драјвери не откриваат загуба на наизменична струја. Вашиот знак за излез ќе се затемни веднаш за време на прекин, прекршувајќи го NFPA 101 за кој се потребни 90 минути осветлување.
2. Исклучување на низок напон:Без ова, PCBA ќе продолжи да ја троши батеријата под 5V, трајно уништувајќи ги ќелиите NiCd или LiFePO4 во рок од три циклуси.
3. Интерфејс со копче за тестирање:На градежните инспектори им е потребна рачна функција за тестирање. Стандардните драјвери не ја вклучуваат оваа патека на сигналот.
Крајна линија:Купете UL 924 наведенЗнак за излез од PCBAсамо. Заштедата од 5 долари на генеричка табла ќе чини илјадници во неуспешни инспекции.
П2: Мојот знак за излез PCBA работи жешко. LED диодите се затемнуваат по 30 минути на батеријата. Што не успеа?
А:Имате проблем со деградација на батеријата, а не проблем со LED. Еве ја дијагностичката секвенца:
1. Проверете го напонот за полнење:Со напојување со наизменична струја, измерете ги сите приклучоци на батеријата. Треба да видите 7,2V до 8,4V (за пакување NiCd од 6V). Ако напонот е под 6,5 V, колото за полнење на PCBA не успеа.
2. Тест капацитет на батеријата:Исклучете ја батеријата и наполнете ја со отпорник што влече 200 mA. Здраво пакување 6V NiCd треба да остане над 5,4V најмалку 90 минути.
3. Испитајте за корозија:NiCd батериите испуштаат калиум хидроксид по 3-5 години. Овој бел кристален остаток јаде бакарни траги на PCBA. Ако некаде видите бел прав, веднаш заменете ја батеријата и PCBA.
Вообичаена поправка:Заменете ја батеријата на секои 4 години, дури и ако знакот работи. Ова го спречува скриеното губење на капацитетот.
П3: Како да проверам дека серија од 500 излезни плочи PCBA е во согласност со UL без да ја тестирам секоја од нив?
А:Се потпирате на три слоја на верификација:
1. Услуга за следење на UL (FUS):Секоја оригинална UL листа на PCBA доаѓа од фабрика која дозволува ненајавени UL ревизии. Ознаката UL на таблата мора да вклучува број на датотека (на пример, UL E123456). Пребарајте го овој број во базата на податоци за Product iQ на UL. Ако не се појави, ознаката е фалсификувана.
2. Поклопување на кодот на датумот:Свилениот екран на PCBA треба да има шифра на датум (формат YYWW). Проверете дали оваа шифра на датумот се совпаѓа со периодот на производство на извештајот за сертификација UL. Таблите направени надвор од тој прозорец не се покриени.
3. Случајно деструктивно тестирање:За секои 500 единици, жртвувајте 2 табли. Отворете ги и проверете дали:
- Точен рејтинг на осигурувачите (на пр., 250V 3A бавно дување).
- Правилна изолација на трансформаторот (0,125 инчи минимално растојание помеѓу примарното и секундарното).
- Нема неодобрени замени на компоненти (на пр., кондензатори од 85°C наместо 105°C).
Професионален совет:Побарајте го „UL Notice of Authorization“ од вашиот добавувач пред да платите за големи нарачки.
Резиме: Избирање на десниот знак за излез PCBA
КвалитетЗнак за излез од PCBAсе дефинира со три карактеристики кои не се преговараат:
1. UL 924 оглассо проверлив број на датотека.
2. Автоматски пренос под 0,1 секундисо соодветно нисконапонско исклучување.
3. Коло за полнење на батеријатадизајниран за NiCd, NiMH или LiFePO4 хемија.
За менаџерите на објектите, дадете приоритет на табли со самодијагностика. За ОЕМ, секогаш наведете 2 oz бакар на трагите за напојување и UL 94V-0 ламинати. Потврдената документација за производство и сертификацијата од трета страна остануваат единствениот сигурен пат до усогласеноста со кодот и безбедноста на патниците.
