LED драјвер за PCBA

Овој водич ги разложува техничките спецификации, стандардите за производство и барањата специфични за апликацијата што треба да ги знаете.

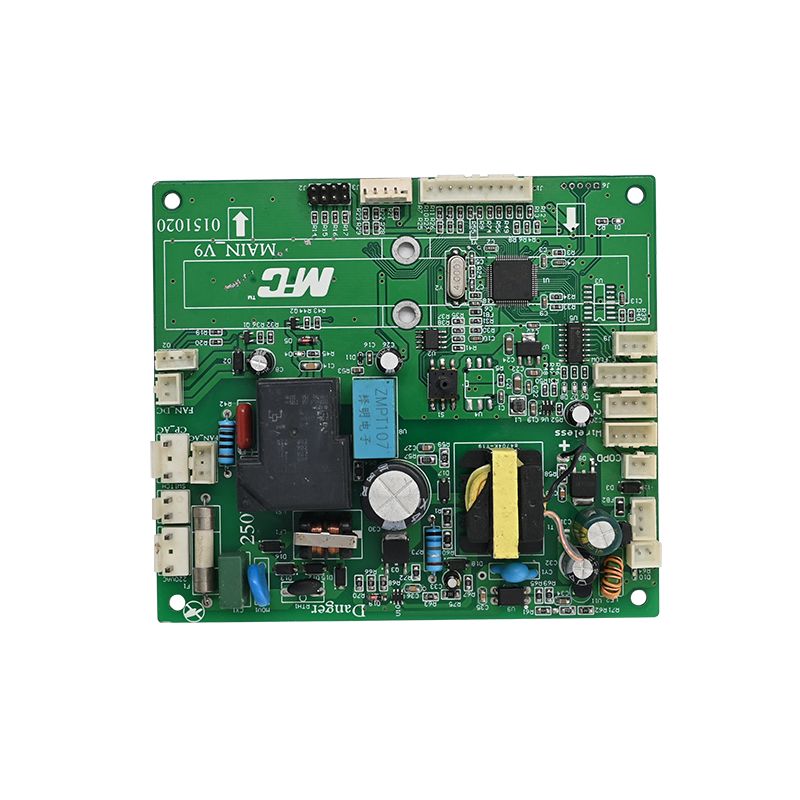

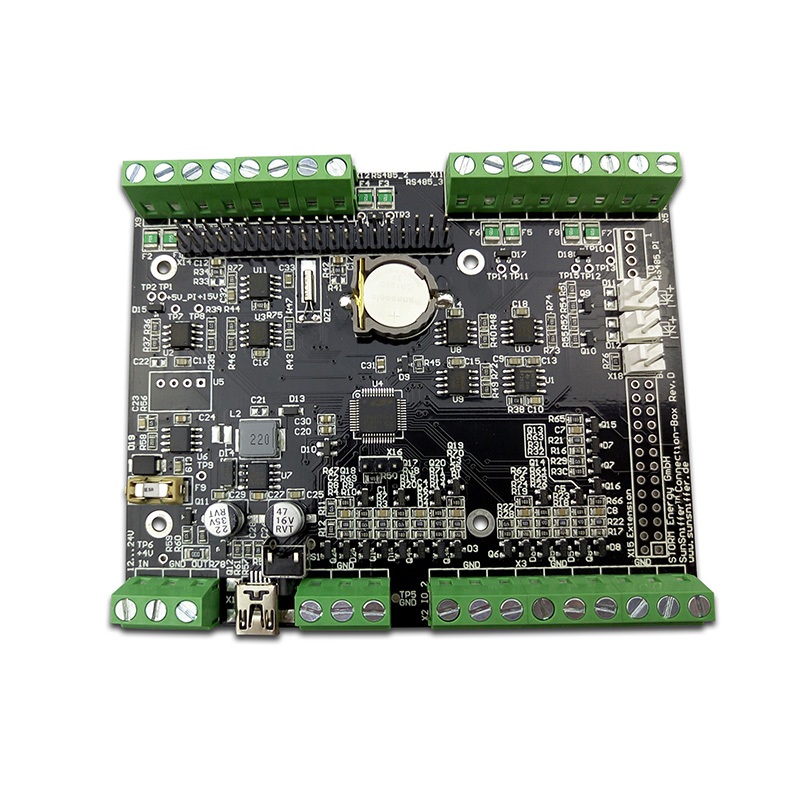

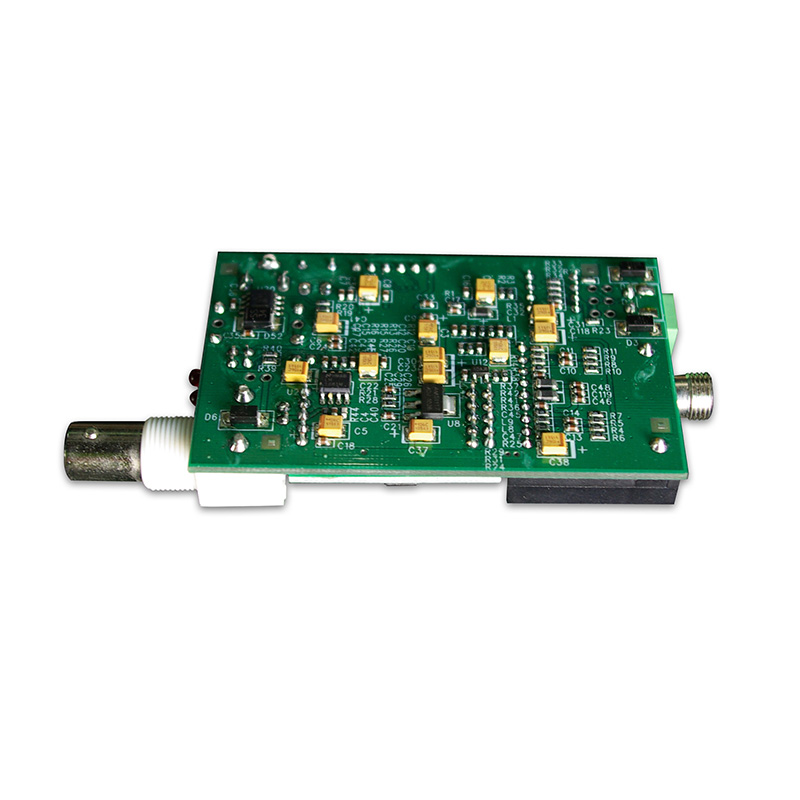

Што е LED драјвер PCBA?

LED драјвер PCBA е комплетната склопена плоча што ја регулира напојувањето на изворот на LED светлина. За разлика од стандардните ПХБ, овие склопови интегрираат специфични компоненти:

- ИЦ на драјвери:Регулатори на постојана струја или постојан напон (на пр., ON Semiconductor, TI, Nexperia).

- Трансформатори/индуктори:За топологии за конверзија на енергија како Flyback или Boost.

- Топлински мијалници и термални визби:За управување со температурата на спојување на критичните делови.

- Конектори:За контрола на затемнување (0-10V, PWM) и AC/DC влез.

Бидејќи LED диодите бараат строга контрола на струјата за да се спречи термичко бегство, наPCBAдизајнот мора да даде приоритет на електрична изолација и дисипација на топлина.

Клучни технички параметри (Увид во листот со податоци)

За да се осигурате дека вашето склопување ги исполнува индустриските стандарди, мора да ги потврдите овие параметри кај вашиот производител. Врз основа на тековните IPC и стандарди за компоненти, тука се критичните метрики.

Општи спецификации

Електрични и термички перформанси

Форма фактор Забелешка:Модерните компактни дизајни користат DFN пакети (2x2mm) за да заштедат до 90% од просторот на плочата во споредба со старите пакети SOT223.

Дизајн и склопување: Топ 4 инженерски фокусни точки

Да се ​​сретнатЈАДЕТЕстандарди, се потпираме на проверливи производствени белешки и инженерски податоци од реалниот свет.

1. Стратегија за термичко управување

Топлината е непријател на електролитичките кондензатори и LED диодите.

- Преку поставување:Користете низи термички визби под подлогата за ИЦ за да ја пренесете топлината на бакарната рамнина за заземјување.

- Истурете бакар:Надворешниот слој бакар дебелина треба да биде2 oz (0,0026 инчи) минимумза траги со висока струја.

- Инспекција:Искривувањето и извртувањето на PCBA не смее да надмине0,0075 инчи по инчза да се обезбеди контакт со ладилникот.

2. Избор на компоненти за долговечност

- Автомобилски оценки:За надворешно осветлување, изберетеAEC-Q101квалификувани возачи. Овие делови поддржуваат странични навлажнети крила (SWF), што овозможува автоматска оптичка проверка (AOI) на споеви за лемење --- услов за производство со нула дефекти.

- Кондензатори:Користете кондензатори со струја со висока брановидност со минимална температура од 105°C.

3. Лемење и инспекција

- Усогласеност со AOI:Пакетите без олово (DFN/QFN) без странично навлажнети страни бараат скапа инспекција со рендген. SWF технологијата овозможува стандарден AOI, значително намалувајќи ги трошоците за склопување.

- Регистрација на маска за лемење:Погрешната регистрација треба да се одржува на ± 0,004 инчи максимум за да се спречи изложување на бакар.

4. Електрична безбедност (покривање и расчистување)

- За AC-DC драјвери (оф-лајн), обезбедете доволно растојание помеѓу високонапонските траги (главна мрежа) и секундарните страни со низок напон.

- Оценка за запаливост:Сите материјали мора да се исполнатUL94V-0. Овој рејтинг мора да биде физички означен на страната за лемење на таблата.

Специфични барања за апликација

Различни сектори наметнуваат различни напрегања на PCBA на LED драјверот.

- Автомобилски фарови (ADB):Потребни се драјвери со висока струја (8A+) соУсогласеност со ЕМС (CISPR 25 класа 5). Големината на таблата е често ограничена, поради што се потребни 4+ слоеви.

- Индустриски високи заливи:Се фокусира на заштита од пренапони и широк опсег на влезен напон (90-305V AC).

- Потрошувач (LED светилки):Ценовно чувствителни, обично еднослојни алуминиумски ПХБ со линеарни двигатели.

Најчесто поставувани прашања (ЧПП)

Подолу се три вообичаени технички прашања во врска соLED драјвер за PCBAизвори и дебагирање.

П1: Зошто мојот LED драјвер PCBA откажува по неколку месеци, иако компонентите се сосема нови?

А:Причината е скоро секогаштермички стресилилошо лемење. Проверете го следново:

1. Температура на спојката:Дали го измеривте Tc (температура на случајот) на ИЦ на возачот? Вообичаено правило е дека на секои 10°C пораст над 85°C, животниот век на кондензаторот се преполови.

2. Бакарно гладување:Многу дефекти се случуваат затоа што термичката подлога на ИЦ не е правилно залемена. Користење наСтранично мокрење криладизајнот овозможува AOI верификација за да се осигура дека термичката подлога е целосно поврзана.

3. Материјал Tg:Стандардниот FR4 (Tg 130°C) може да се распадне со текот на времето ако возачот работи жешко. Надградба наTg 150°C+или PCBA со алуминиумско јадро.

П2: Како да го потврдам квалитетот на прототип на LED драјвер PCBA пред масовно производство?

А:Не потпирајте се само на визуелна инспекција. Потребен ви е процес на верификација во три чекори:

1. Електричен тест (летечка сонда):Задолжителна е 100% верификација на мрежното поврзување. Осигурајте се дека нема шорцеви помеѓу високонапонските и нисконапонските мрежи.

2. Термичка слика:Вклучете го возачот со целосно оптоварување 1 час. Користете термална камера за да проверите дали температурата на куќиштето на IC се совпаѓа со спецификациите на листот со податоци.

3. Микро-секција на спој за лемење:За пакетите DFN, мора да пресечете примерок од спој за да проверите дали има празнини. Празнините не треба да надминуваат 25% од вкупната површина на подлогата.

П3: Што прави завршната површина на „ENIG“ за мојот LED драјвер и дали вреди дополнителниот трошок?

А:ENIG (Electroless Nickel Immersion Gold) е од клучно значење за LED драјвери со висока доверливост.

- Зошто е важно:Стандардно HASL (Hot Air Solder Leveling) остава нерамни површини. За IC-и на двигател со мал чекор со LED (како QFN или DFN), потребна е плошност за правилно лемење.

- Придобивката од „злато“:Златото го штити никелскиот слој од оксидација. Ако никелот оксидира, добивате синдром на „црна подлога“, што доведува до залемени споеви кои изгледаат добро, но пукаат при термички циклус (вообичаено кај надворешното осветлување).

- Пресуда:За автомобилска или надворешна употреба, ENIG не може да се преговара. За потрошувачки светилки за еднократна употреба, доволно е OSP или HASL.

Резиме

ЦврстаLED драјвер за PCBAсе дефинира не само од избраниот IC, туку и одбакарна тежина, термички преку стратегија, ифиниш на површината. Секогаш барајте усогласеност со IPC-6012 Класа 2 или Класа 3 и давајте приоритет на страничните страни кои можат да се навлажнуваат за критичните автомобилски апликации за да се обезбеди проверка на AOI.

Со придржување до овие параметри --- потврдени преку нашите 20 годишно индустриско тестирање --- обезбедувате животен век на возачот што одговара на вашата LED низа, обично 50.000+ часа L70 перформанси.
