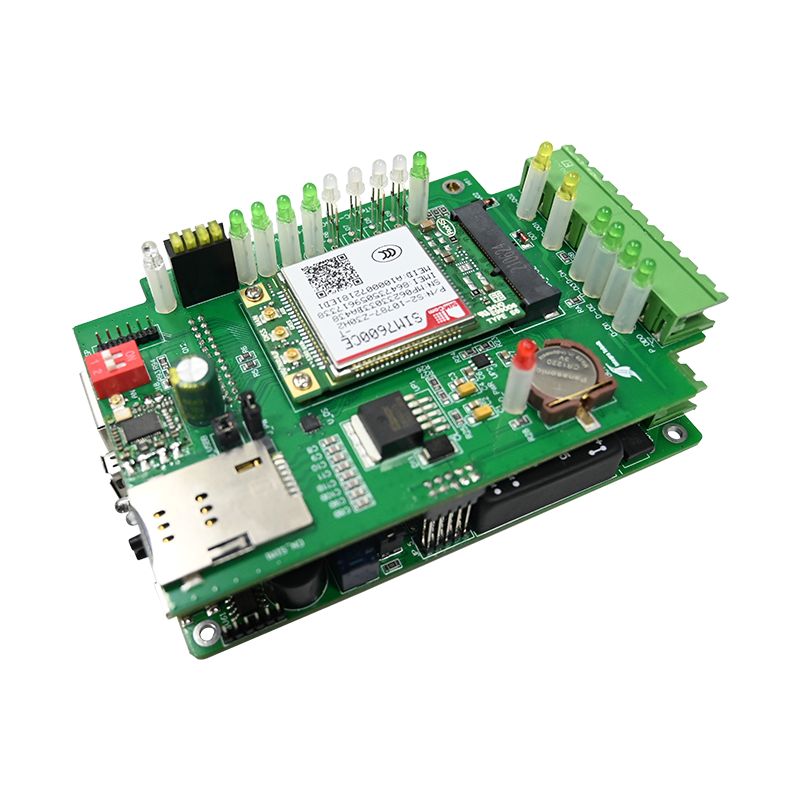

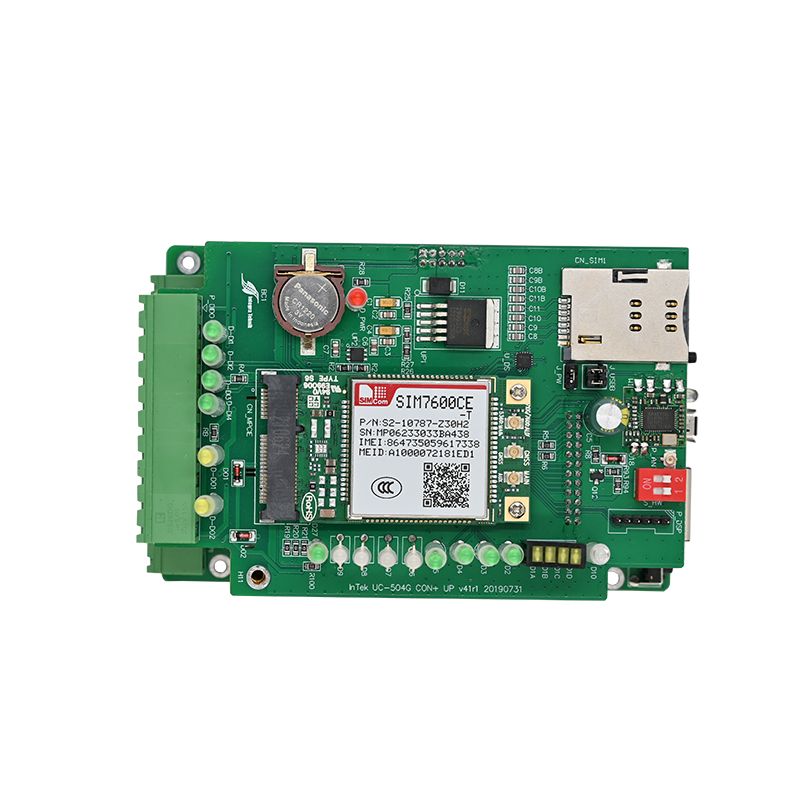

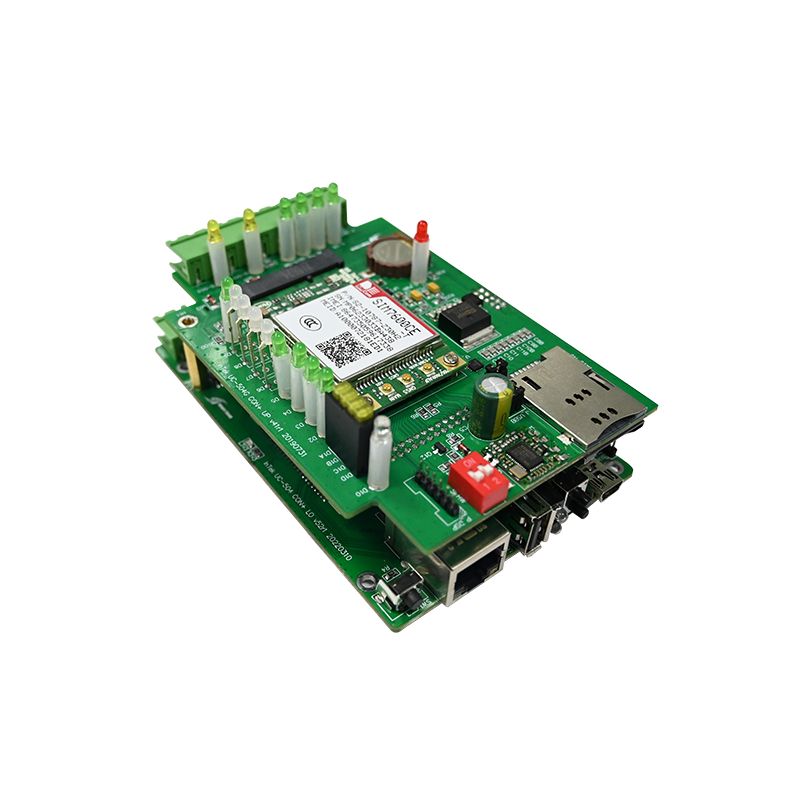

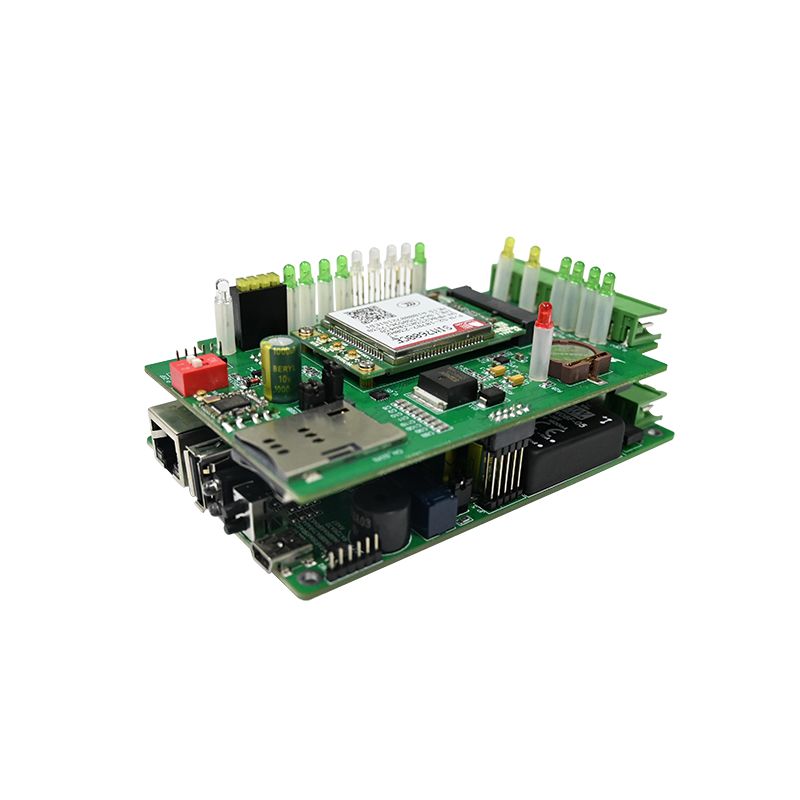

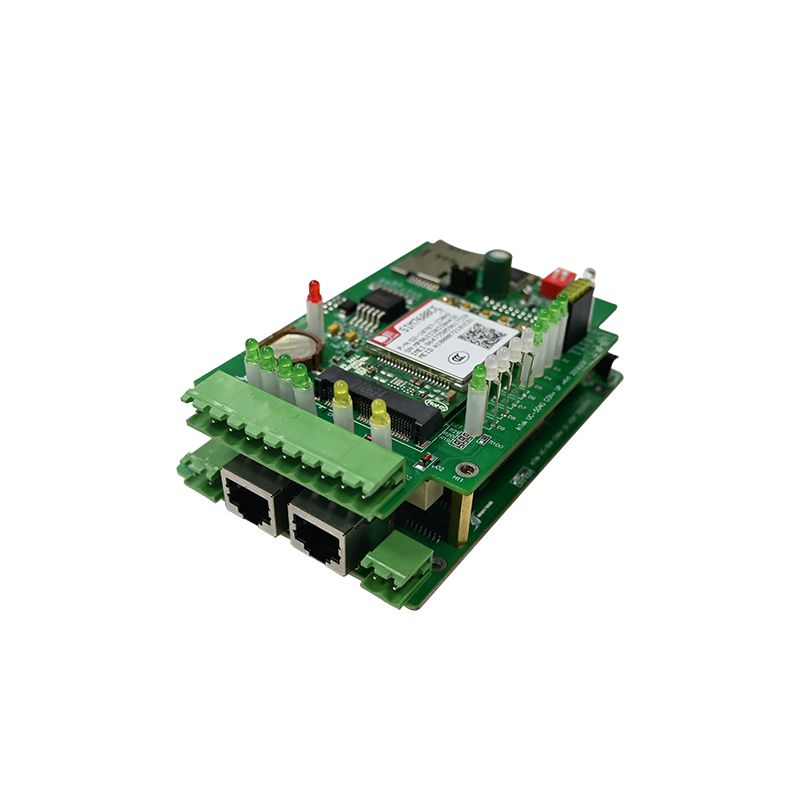

Мегач на појас PCBA

Unixplore Electronics е кинеска компанија специјализирана за производство и снабдување со клуч на рака на PCBA контролна плоча за мерење на ремени. Компанијата работи од 2008 година и е сертифицирана со ISO9001:2015 и стандард за склопување на ПХБ IPC-610E.

Испрати барање

Опис на производот

Како да дизајнирате PCBA контролна табла за мерење на ремен?

Unixplore Electronics е кинески производител и снабдувач кој главно произведува PCBA контролна плоча за мерење на ремени со долгогодишно искуство. Се надевам дека ќе изградиме деловни односи со вас.

Контролната плоча за мерење на ременот PCBA е основната компонента на вагачот на ременот. Тој е одговорен за контрола и возење на сензорот за мерење, сензорот за мерење брзина и другите компоненти за да се постигне брзо и точно мерење на тежината. Контролната плоча за мерење на ременот PCBA може да се дизајнира со различни кола, но обично се потребни следните барања:

Добра стабилност:Треба да работи стабилно долго време и не може да пропадне или да не функционира.
Висока точност:Потребно е да има функција за мерење и мерење на брзина со висока прецизност за да се обезбеди точно мерење.
Силна способност против мешање:Треба да се спротивстави на различни пречки, како што се електромагнетни пречки, флуктуации на моќноста итн. за да се обезбеди веродостојност на резултатите од мерењето.
Лесно одржување и дебагирање:Треба да биде лесен за одржување и отстранување грешки за брзо да се поправи кога е неисправен.

Unixplore обезбедува едношалтерска услуга со клуч за вашиот EMS проект. Слободно контактирајте не за зградата на вашиот одбор, можеме да направиме понуда за 24 часа откако ќе ја добиеме вашатаГербер-датотекаиСписок на БОМ!

Мегач на појас PCBA Производство

* Гербер-датотеката и списокот BOM обезбедени од клиентот
* Направена празна ПХБ, компоненти купени од нас
* Изработка на ПХБ со целосно склопени делови
* 100% Функција тестирана во ред пред испораката
* Процес на производство без олово, усогласен со RoHS
* Брза испорака, со независен ESD пакет
* Еднократна електронска услуга за производство за дизајн на ПХБ, распоред на ПХБ, производство на ПХБ, набавка на компоненти, склопување на ПХБ SMT и DIP, програмирање на ИЦ, функционален тест, пакување и испорака

Unixplore Способност за склопување на ПХБ и ПХБ

Параметар	Способност
Слоеви	1-40 слоеви
Тип на склопување	Преку дупка (THT), површинско монтирање (SMT), мешано (THT+SMT)
Минимална големина на компоненти	0201 (01005 метрички)
Максимална големина на компонентата	2,0 во x 2,0 во x 0,4 инчи (50 mm x 50 mm x 10 mm)
Типови на пакети на компоненти	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, итн.
Минимална подлога	0,5 mm (20 мил) за QFP, QFN, 0,8 mm (32 мил) за BGA
Минимална широчина на трага	0,10 мм (4 мил.)
Минимален клиренс на трага	0,10 мм (4 мил.)
Минимална големина на дупчалка	0,15 мм (6 мил.)
Максимална големина на табла	18 во x 24 инчи (457 mm x 610 mm)
Дебелина на табла	0,0078 инчи (0,2 мм) до 0,236 инчи (6 мм)
Материјал на табла	CEM-3, FR-2, FR-4, High-Tg, HDI, алуминиум, висока фреквенција, FPC, Rigid-Flex, Rogers, итн.
Површинска завршница	OSP, HASL, Flash Gold, ENIG, Gold Finger итн.
Тип на паста за лемење	Оловен или безоловен
Дебелина на бакар	0,5 OZ - 5 OZ
Процес на склопување	Reflow лемење, лемење со бранови, рачно лемење
Методи на инспекција	Автоматска оптичка инспекција (AOI), рендген, визуелна инспекција
Методи за тестирање во куќата	Функционален тест, тест со сонда, тест за стареење, тест со висока и ниска температура
Време на пресврт	Земање примероци: 24 часа до 7 дена, масовно бегство: 10 - 30 дена
Стандарди за склопување на ПХБ	ISO9001:2015; ROHS, UL 94V0, IPC-610E класа ll

Unixplore EMS услуга со додадена вредност

● Услуга за предпрограмирање на IC со датотека во формат HEX, ELF и BIN.
● Тест тела со функција за мерење на појас PCBA, приспособена според барањата за тестирање на клиентот
● Услуга за градење кутии, вклучувајќи мувла за пластична и метална кутија и производство на делови
● Конформална обвивка вклучувајќи селективен лак за обложување, саксии со епоксидна смола
● Склоп на жица и кабел
● Склопување на готов производ вклучувајќи кутија, екран, мембрански прекинувач, етикетирање и приспособено пакување картонски или кутии за малопродажба.
● Различни тестови од трети лица за PCBA се достапни на барање
● Помош за сертификација на производи

Процедура за производство на PCBA

1.Автоматско печатење на паста за лемење
2.направено печатење со паста за лемење
3.SMT изберете и место
4.SMT изберете и место готови
5.спремен за лемење со повторно проток
6.направено повторно лемење
7.подготвени за АОИ
8.Процес на инспекција на AOI
9.Поставување на компонентата THT
10.процес на лемење со бранови
11.THT собранието е завршено
12.AOI инспекција за собранието THT
13.IC програмирање
14.функционален тест
15.КК проверка и поправка
16.PCBA конформален процес на обложување
17.ESD пакување
18.Подготвени за испорака

Пакување

За PCBA

За готов производ
