Unixplore Electronics е специјализирана за едношалтерско производство и снабдување со клуч на рака за PCBA на Servo Motor во Кина од 2008 година со сертификација на ISO9001:2015 и стандард за склопување на PCB IPC-610E, кој е широко користен во различни индустриски контролни опрема и системи за автоматизација.

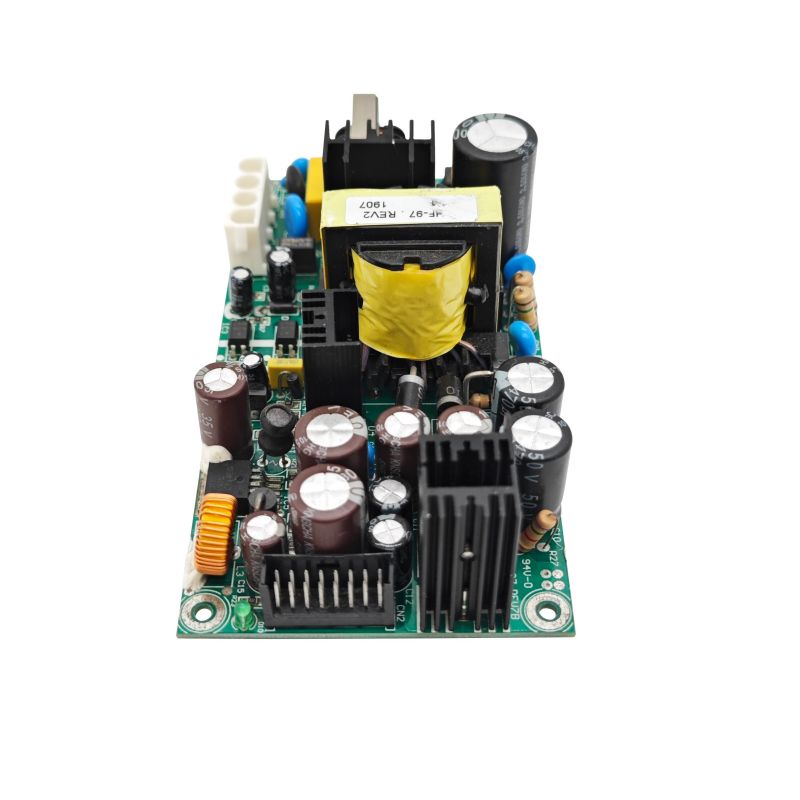

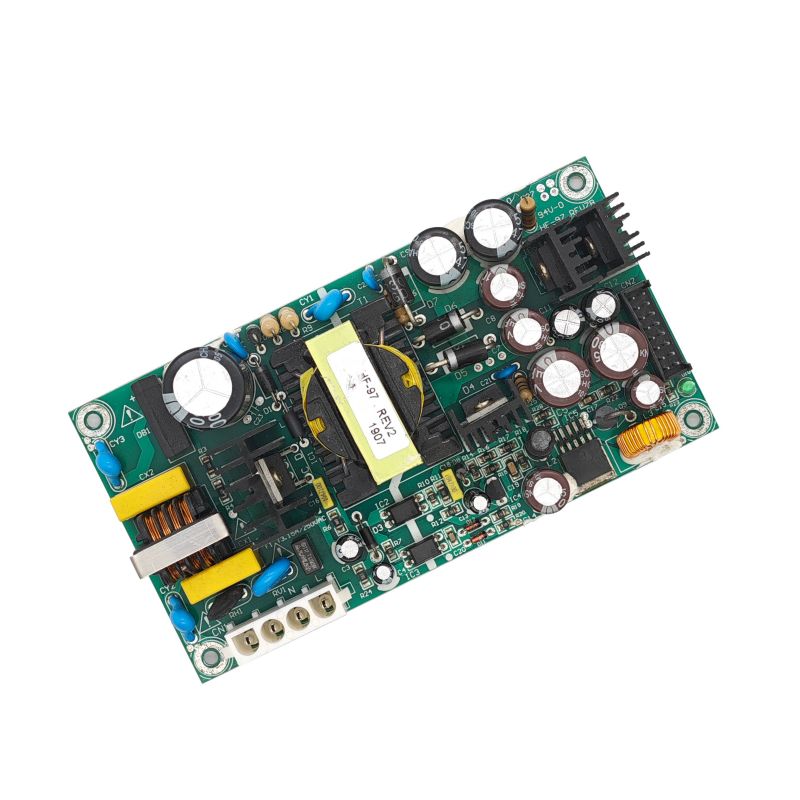

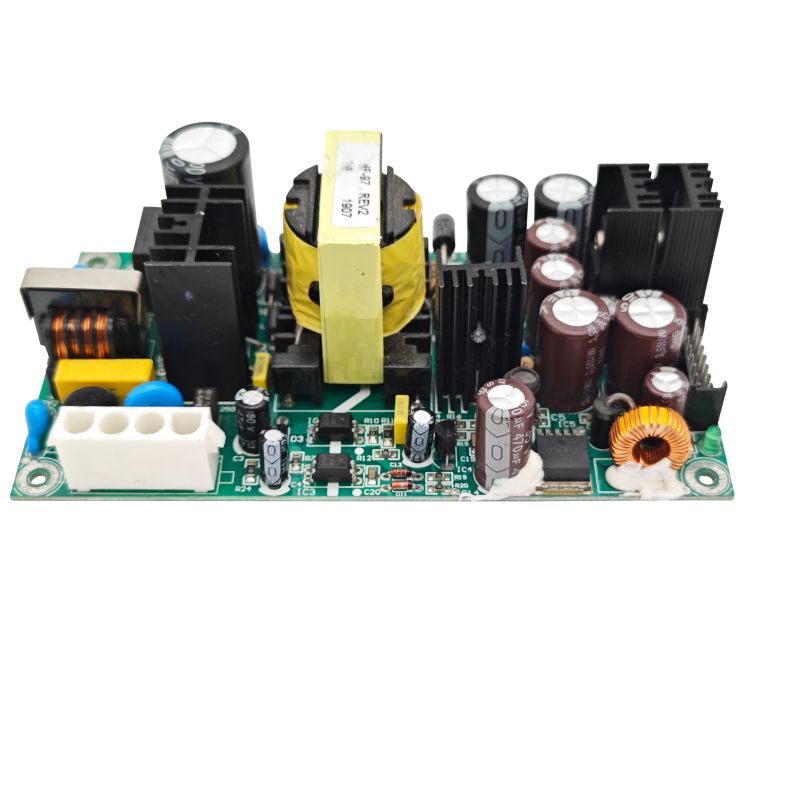

UNIXPLORE Electronics со гордост ви нуди Серво мотор PCBA. Нашата цел е да се осигураме дека нашите клиенти се целосно свесни за нашите производи и нивната функционалност и карактеристики. Искрено ги покануваме новите и старите клиенти да соработуваат со нас и заедно да се движат кон просперитетна иднина.
Серво-мотор PCBA се однесува на делот за склопување на плочата за печатено коло што се користи за погон на серво мотори, вклучително и табли и компоненти, и е еден од основните делови на двигателот на серво моторот. Серво моторот е мотор кој може прецизно да ги контролира параметрите на движењето како што се положбата, брзината и вртежниот момент. Широко се користи во области како што се роботи, опрема за печатење и опрема за автоматизација. Потребен е високопрецизен и стабилен контролен систем за да се вози.
Серво моторот PCBA го контролира движењето на моторот со прилагодување на контролниот сигнал на моторот за да се постигне прецизна контрола на параметрите на движењето како што се положбата, брзината и вртежниот момент. Неговите главни функции се како што следува:
Моќен менаџмент:Контролирајте го напојувањето на серво моторот и стабилизирајте го напојувањето за да обезбедите нормално функционирање на двигателот на моторот.
Обработка на сигнал:Читајте ги сигналите од енкодерот на серво моторот и сензорот за повратна информација и обработете ги за да обезбедите точна контрола на моторот.
Контролна логика:Според влезните инструкции и контролните параметри, прецизното позиционирање, контролата на брзината и вртежниот момент на моторот се реализираат преку контролната логика.
Заштитна функција:Заштитете го двигателот на моторот и самиот мотор за да спречите оштетување на моторот како што се преоптоварување, прекумерна струја, пренапон итн.
Комуникација со податоци:Пренесете ја позицијата, брзината, вртежниот момент и другите параметри за движење на серво моторот на други уреди или контролни системи преку интерфејсот за комуникација.
Погонот на серво моторот PCBA ги има предностите на високи перформанси, висока прецизност, брза брзина и висока стабилност и игра важна улога во погонот и контролата на серво моторите. Неопходно е да се избере соодветен погон на серво-мотор PCBA според специфичните барања на апликацијата за да се задоволат барањата за стабилност и точност на контролниот систем.
Параметар | Способност |
Слоеви | 1-40 слоеви |
Тип на склопување | Преку дупка (THT), површинско монтирање (SMT), мешано (THT+SMT) |
Минимална големина на компонента | 0201 (01005 метрички) |
Максимална големина на компонентата | 2,0 во x 2,0 во x 0,4 инчи (50 mm x 50 mm x 10 mm) |
Типови на пакети на компоненти | BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, итн. |
Минимална подлога | 0,5 mm (20 мил) за QFP, QFN, 0,8 mm (32 мил) за BGA |
Минимална широчина на трага | 0,10 мм (4 мил.) |
Минимум клиренс на трага | 0,10 мм (4 мил.) |
Минимална големина на дупчалка | 0,15 мм (6 мил.) |
Максимална големина на табла | 18 во x 24 инчи (457 mm x 610 mm) |
Дебелина на табла | 0,0078 инчи (0,2 мм) до 0,236 инчи (6 мм) |
Материјал на табла | CEM-3, FR-2, FR-4, High-Tg, HDI, алуминиум, висока фреквенција, FPC, Rigid-Flex, Rogers, итн. |
Површинска завршница | OSP, HASL, Flash Gold, ENIG, Gold Finger итн. |
Тип на паста за лемење | Оловен или безоловен |
Дебелина на бакар | 0,5 OZ - 5 OZ |
Процес на склопување | Reflow лемење, лемење со бранови, рачно лемење |
Методи на инспекција | Автоматска оптичка инспекција (AOI), рендген, визуелна инспекција |
Методи за тестирање во куќата | Функционален тест, тест со сонда, тест за стареење, тест со висока и ниска температура |
Време на пресврт | Земање примероци: 24 часа до 7 дена, масовно бегство: 10 - 30 дена |
Стандарди за склопување на ПХБ | ISO9001:2015; ROHS, UL 94V0, IPC-610E класа ll |
1.Автоматско печатење на паста за лемење
2.направено печатење со паста за лемење
3.SMT изберете и место
4.SMT изберете и место готови
5.спремен за лемење со повторно проток
6.направено повторно лемење
7.подготвени за АОИ
8.Процес на инспекција на AOI
9.Поставување на компонентата THT
10.процес на лемење со бранови
11.THT собранието е завршено
12.AOI инспекција за собранието THT
13.IC програмирање
14.функционален тест
15.КК проверка и поправка
16.PCBA конформален процес на обложување
17.ESD пакување
18.Подготвени за испорака
